L298N——简介及用法

1. 简介

L298N是意法半导体集团旗下量产的一种电机驱动芯片，拥有工作电压高、输出电流大、驱动能力强、发热量低、抗干扰能力强等特点，通常用来驱动继电器、螺线管、电磁阀、直流电机以及步进电机。

2. 各接口的作用及使用方法

如图所示，左右两端分别连接并控制电机。

 下端有一个三接口的座，左侧两个接的是电源（+12V与GND）右侧接口（+5V）可作为电源对外供电（如控制板）

注：控制板必须与驱动版共用同一个接地

下侧排针IN1、IN2、IN3、IN4，前两者控制左侧电机，后两者控制右侧电机。还有ENA、ENB分别控制左右电机的启停（接高电平电机通电、低电平断电（相当于IN口同时输入低电平，且由此控制的电机 无视IN口的输入））

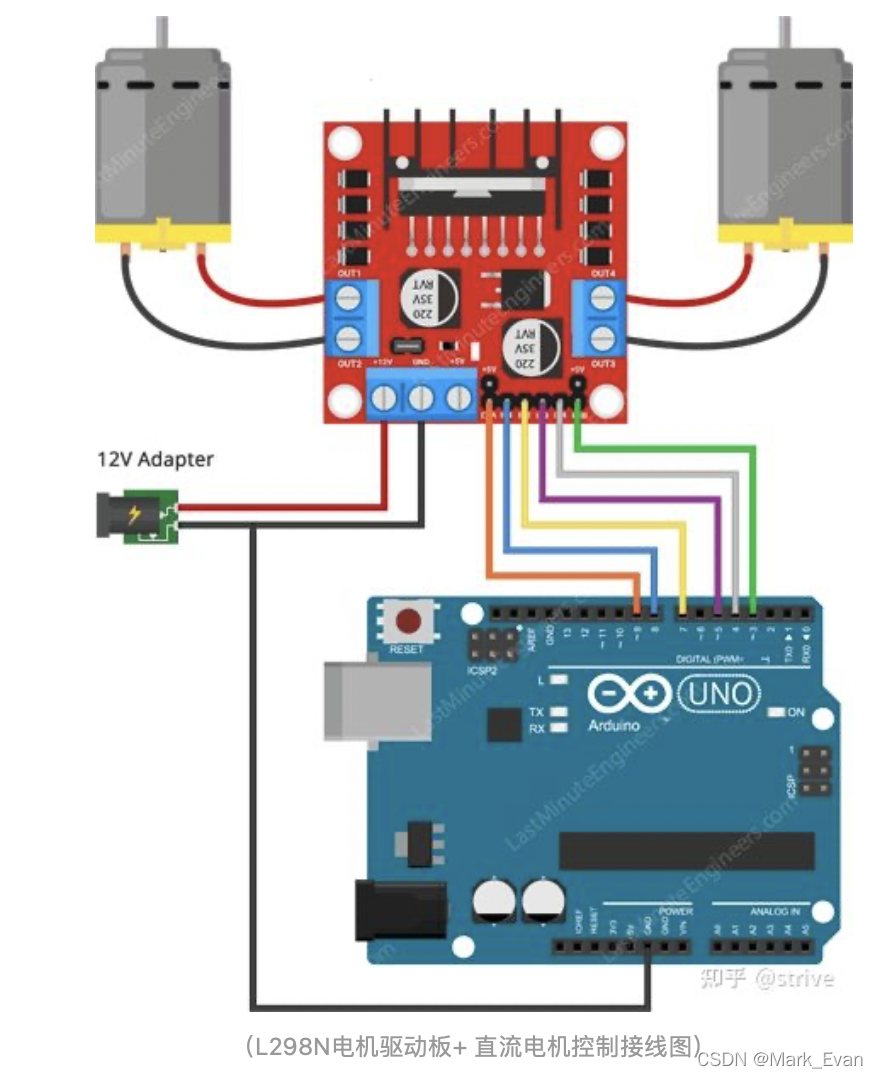

直流电机应用实例如下图：
