mos管散热，功率，电流参数关联

Mos管有如下参数：

Operating Junction ：Tmin-Tmax。

Continuous Drain Current（Rjc）：I（T=Tc）。

Power Dissipation（Rjc）：P(T=Tc)。

THERMAL RESISTANCE：Rjc 。

Drain−to−Source On Resistance：RDS(on)



为防止mos管温度超过Tmax，因此有如下公式：

Tmax=Rjc*P+TC.

Mos管的功耗主要来自于电流

P=I*I*Ron。

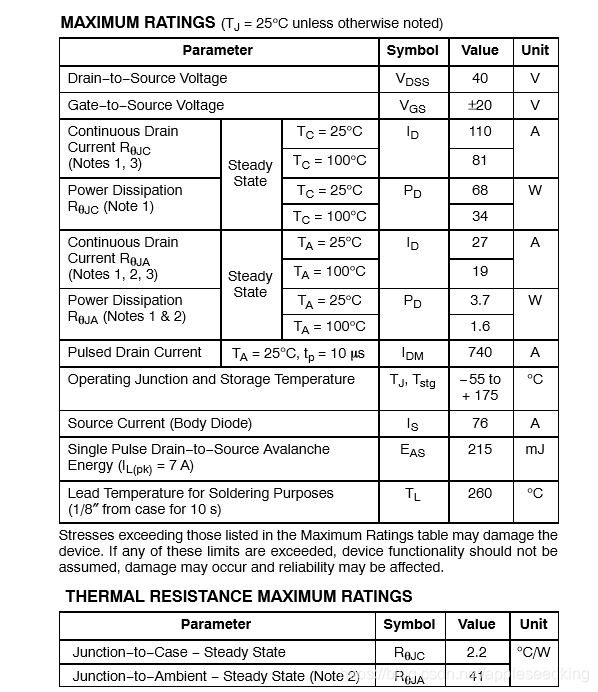

下面以NVMFS5C450NL为例：



当TC=25度的时候:

Power Dissipation=68W.

THERMAL RESISTANCE=2.2.

Rjc*P+TC=2.2*68+25=174.6

器件最高工作温度是175度，可见是相等的。



Continuous Drain Current=110A.

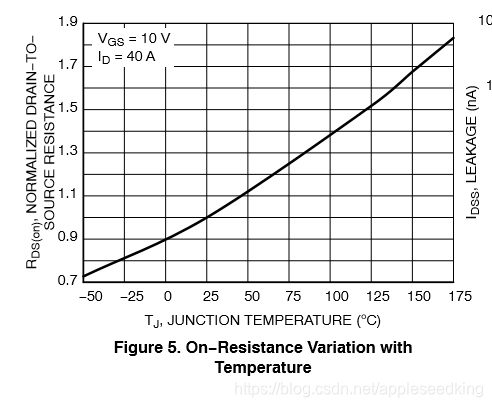

Drain−to−Source On Resistance：RDS(on)

在175的时候导通电阻=2.8*1.85=5.18。

I*I*RDS(on)=110*110*0.00518=62.678W。

Power Dissipation=68W.

这两个数据也是很接近的。



TC,TA等于其他温度的时候，这个关系也是可以验证的。



因此可以得出结论，mos管的最大电流，最大功耗，这些参数的意义，就是为了保证mos管的Junction温度不超过最大限值。
