如何通过Creo在曲面上写字

如何通过Creo在曲面上写字

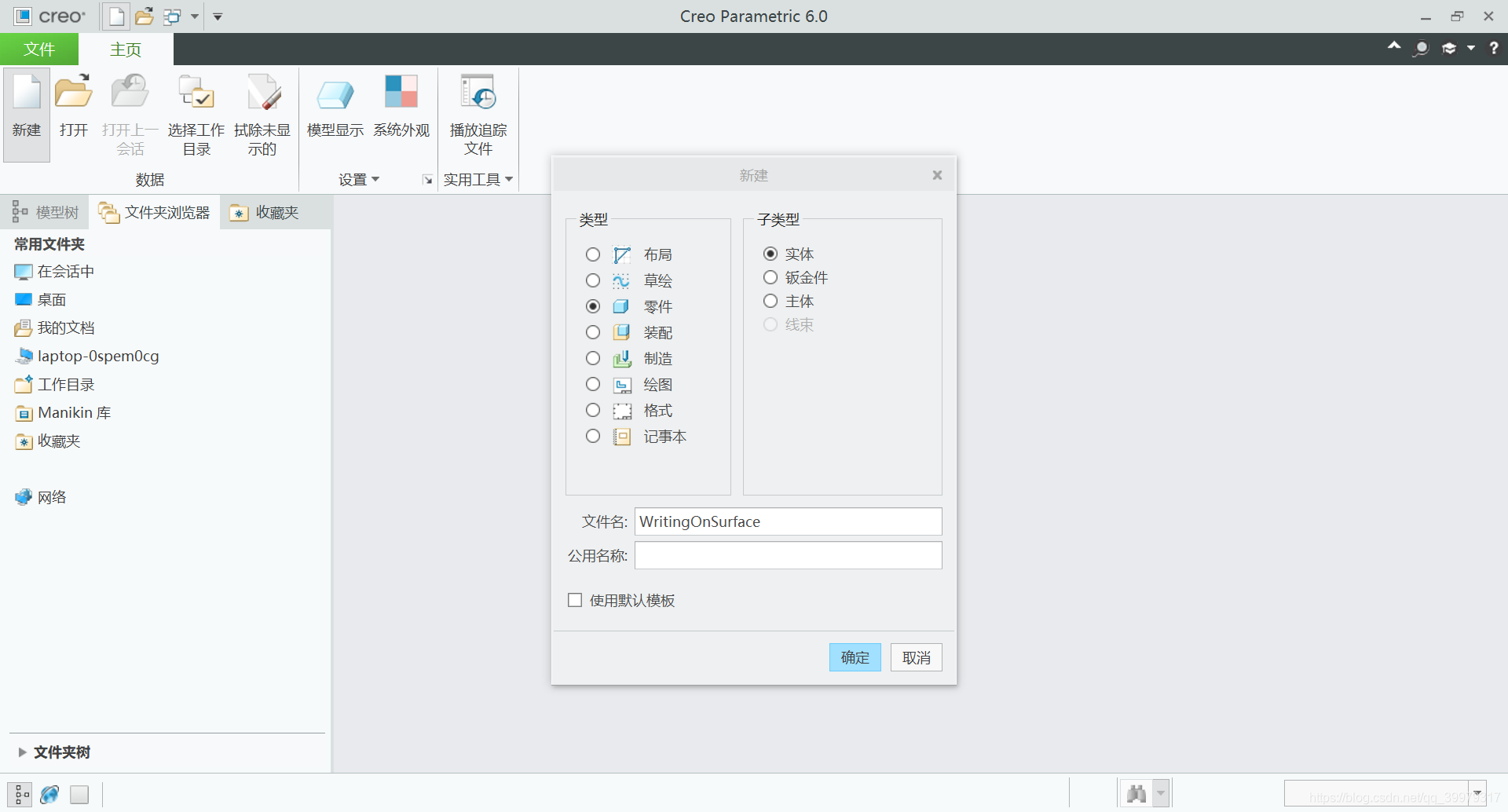

1.打开Creo,创建一个实体零件，取消默认模板，确定之后选择的mmns_part_solid.prt（公制）作为零件模板。
也可通过设置默认模板为公制模板。

2.创建一个长方体

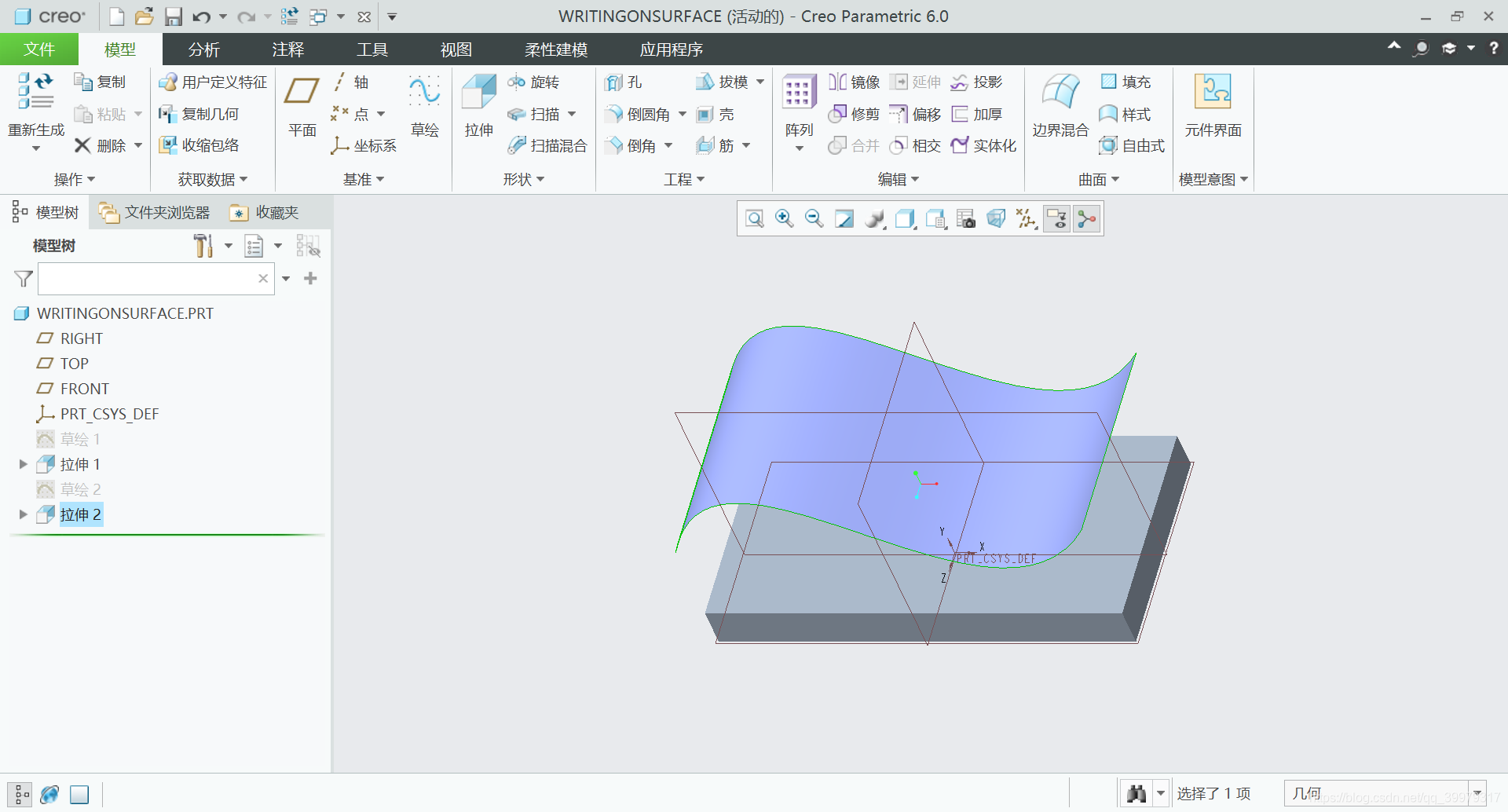

3.拉伸出一个曲面

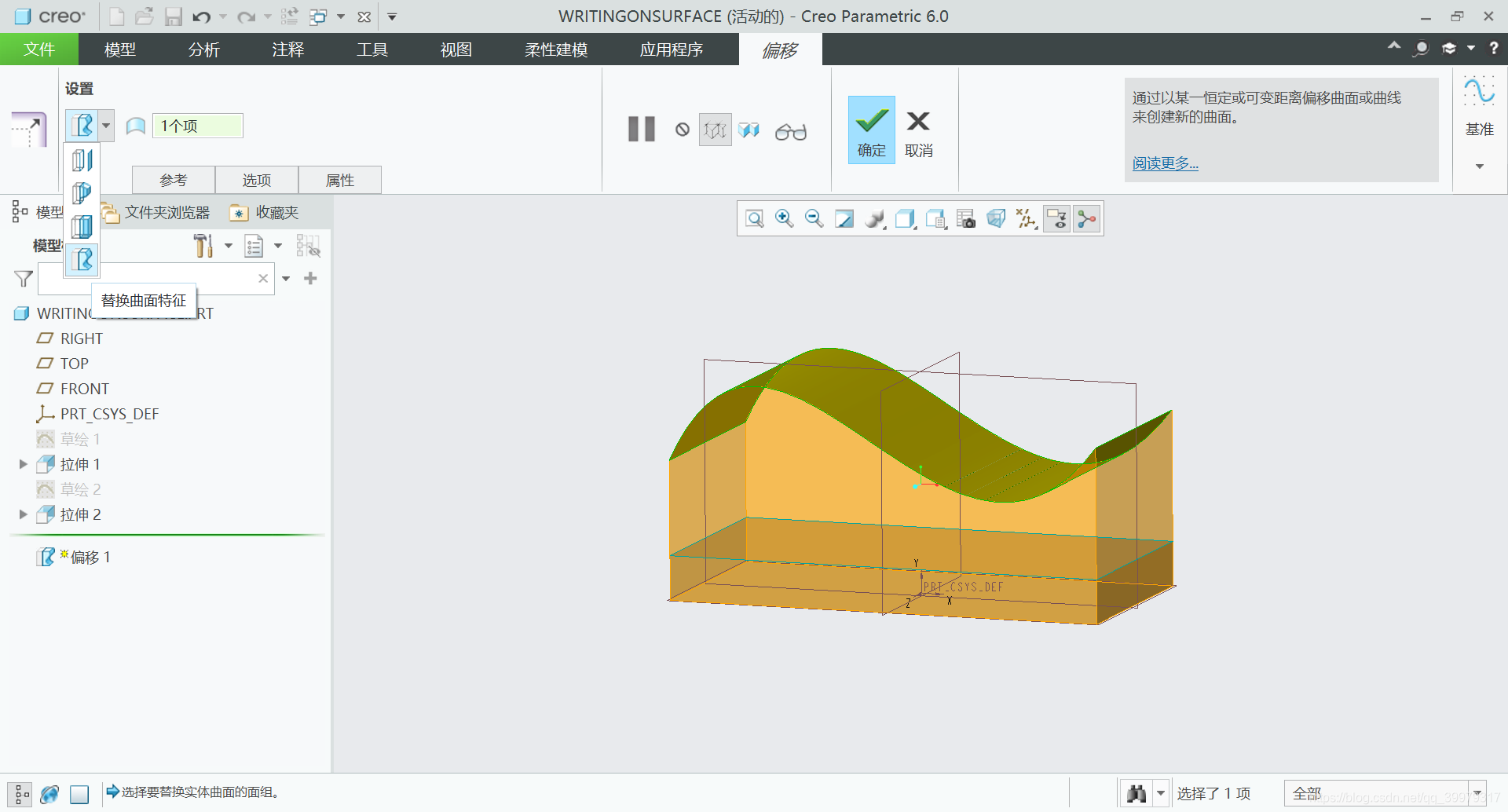

4.选中长方体的上表面，偏移到曲面
5.创建一个平面

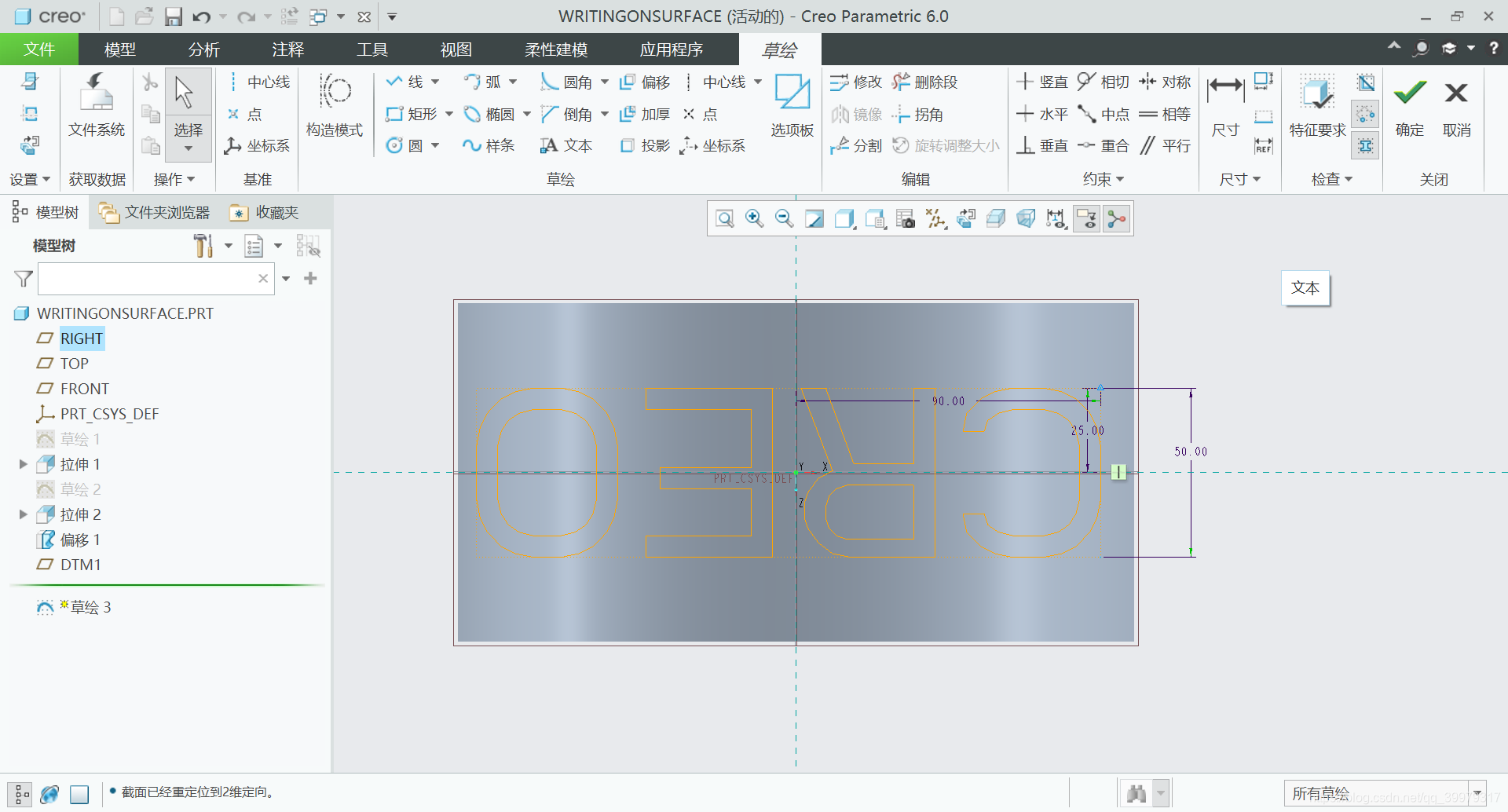

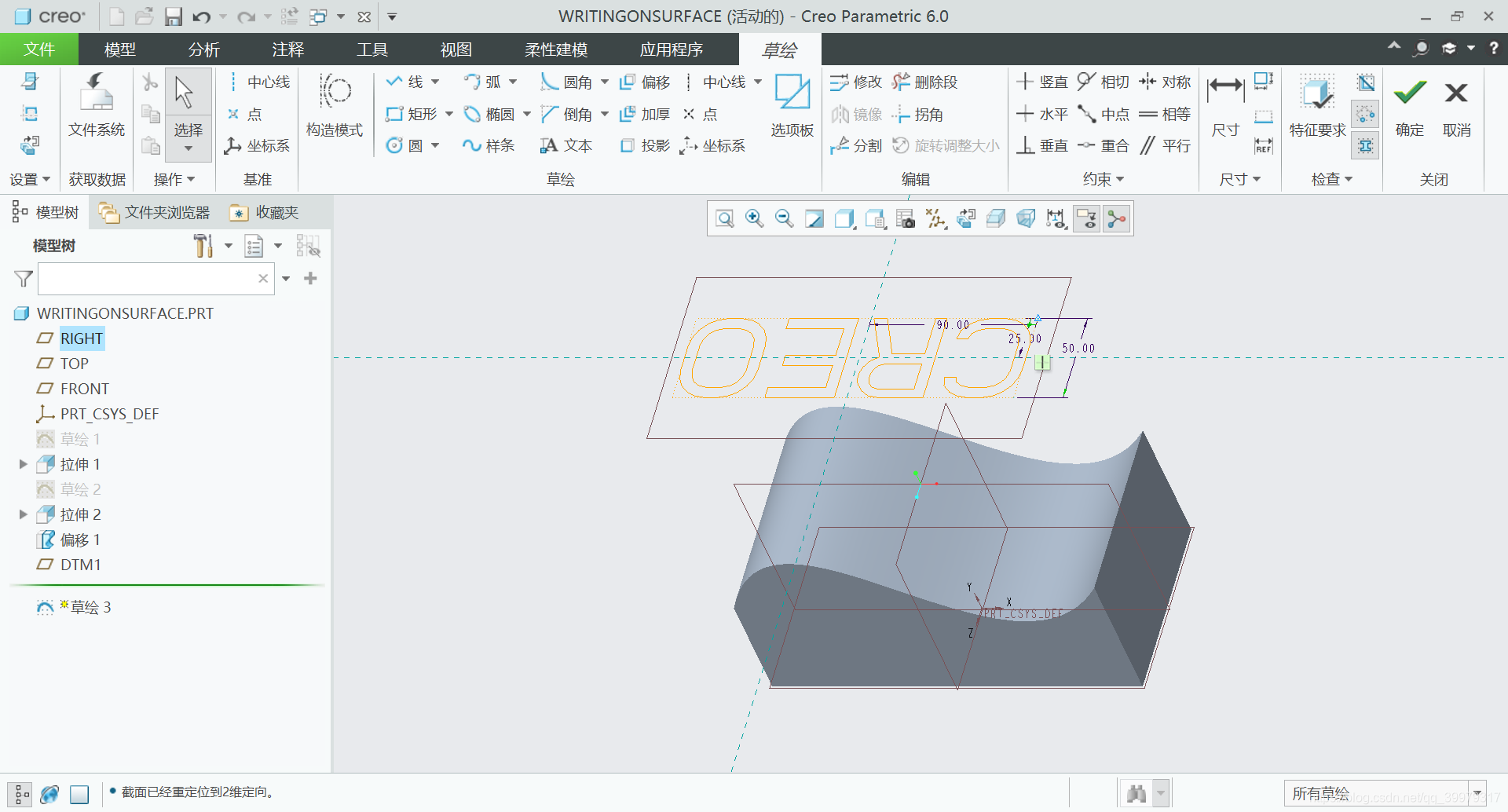

6.在刚刚创建的平面上通过草绘写出所需内容

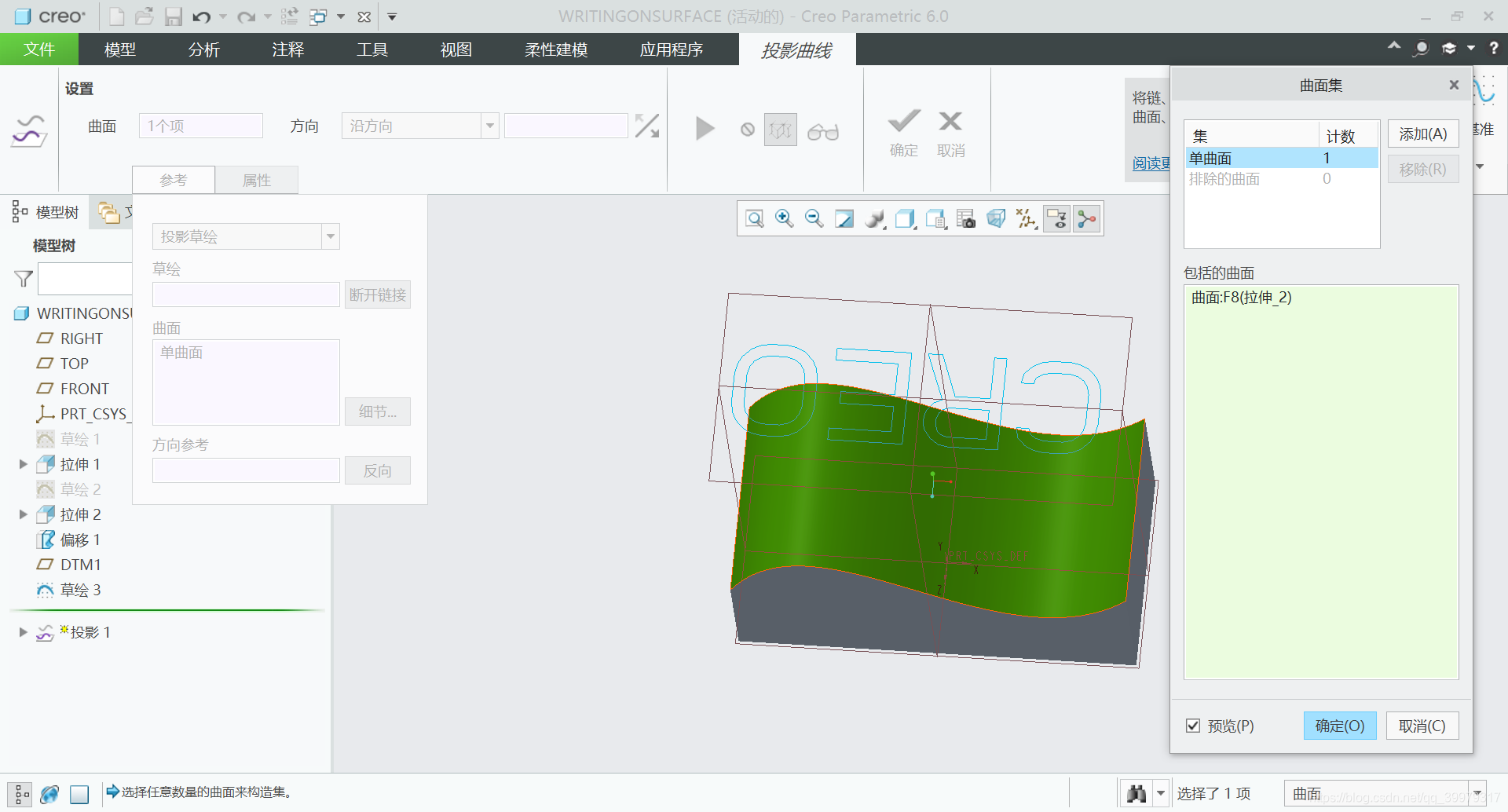

7.投影到曲面上

8.偏移。选择具有拔模特征的偏移方式。点击参考，草绘平面为创建平面，参考平面为RIGHT面。

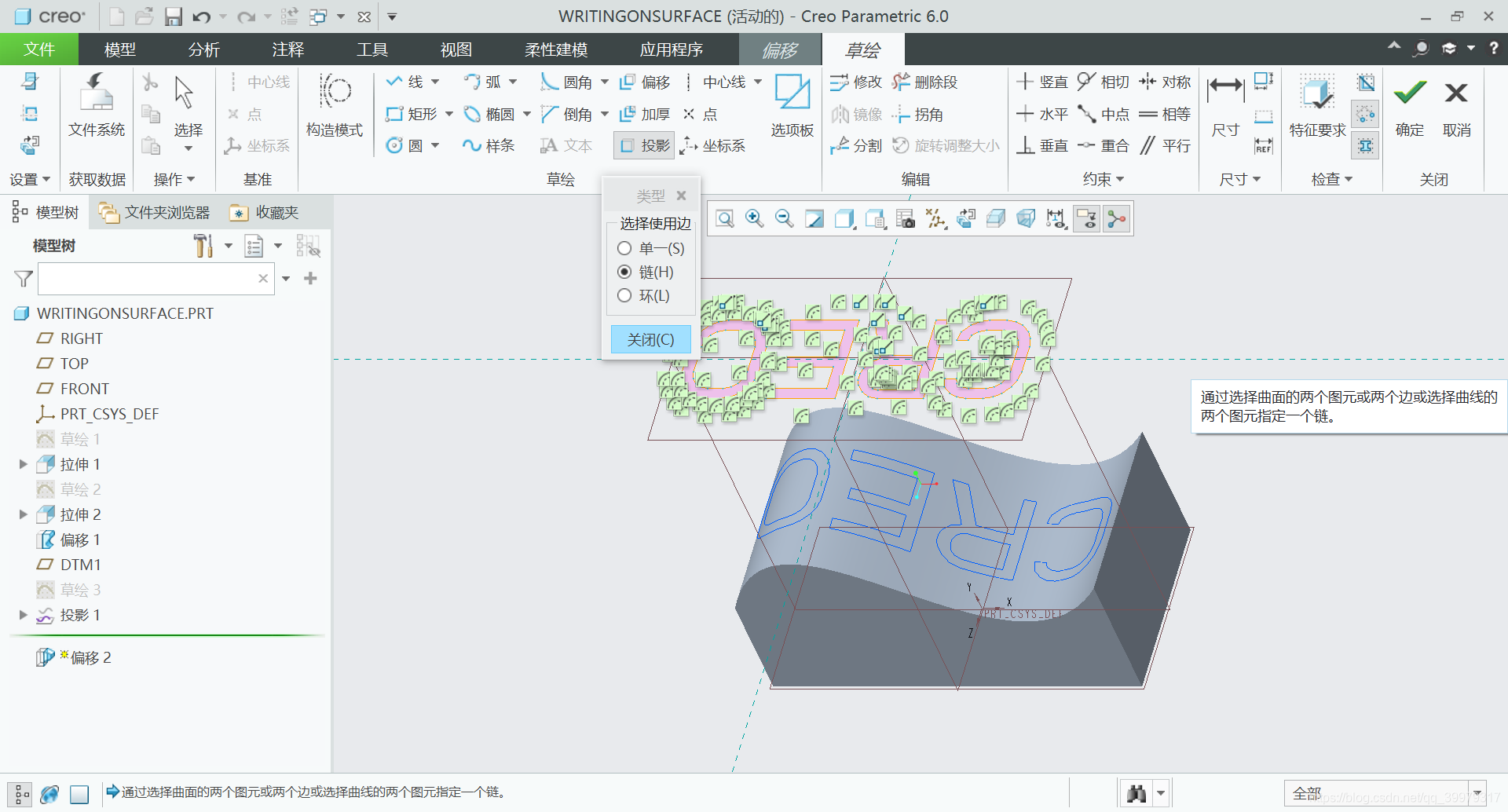

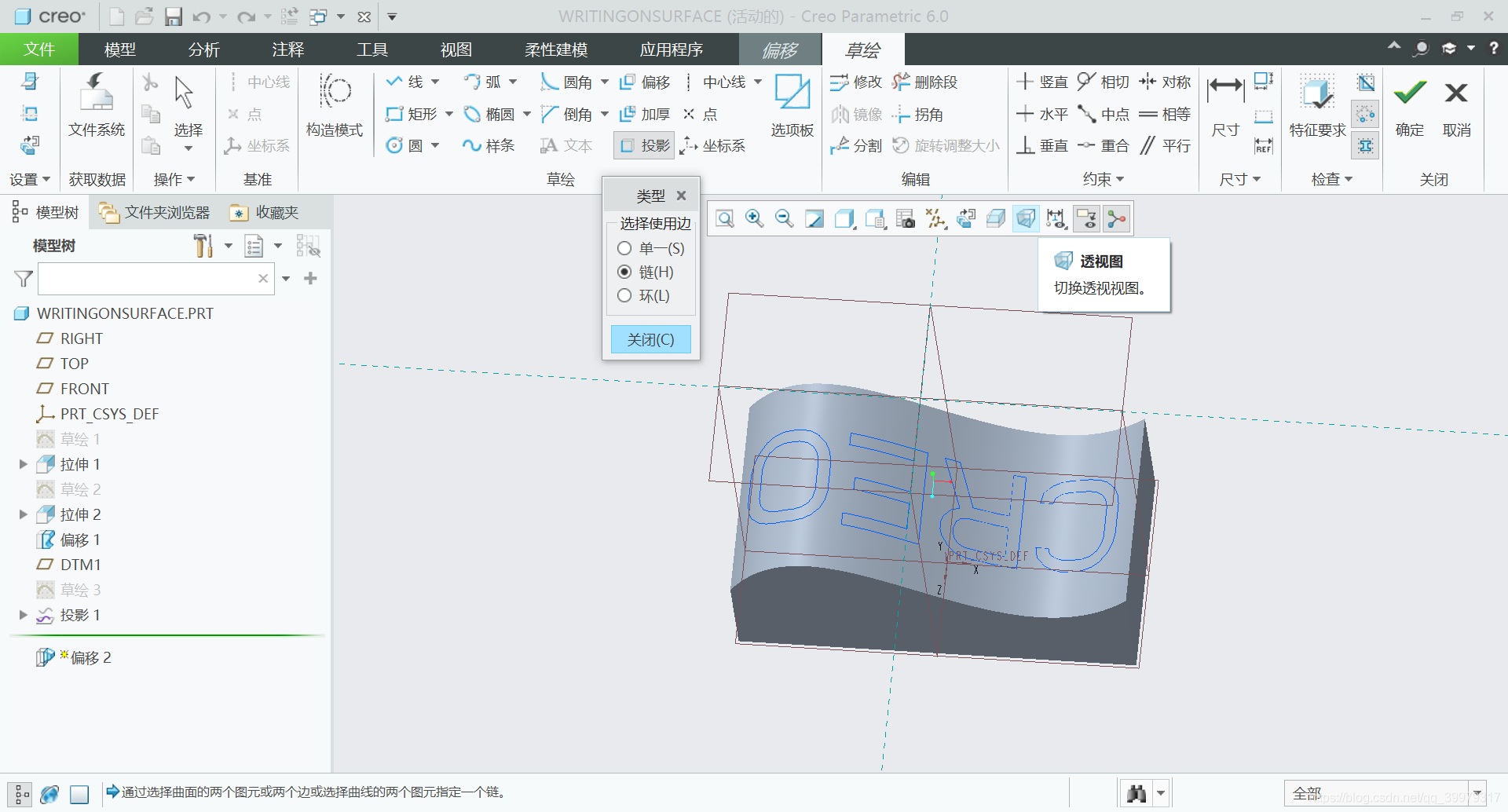

9.1选择草绘中的偏移-链-所写字。此步一定要注意

9.2选择结果

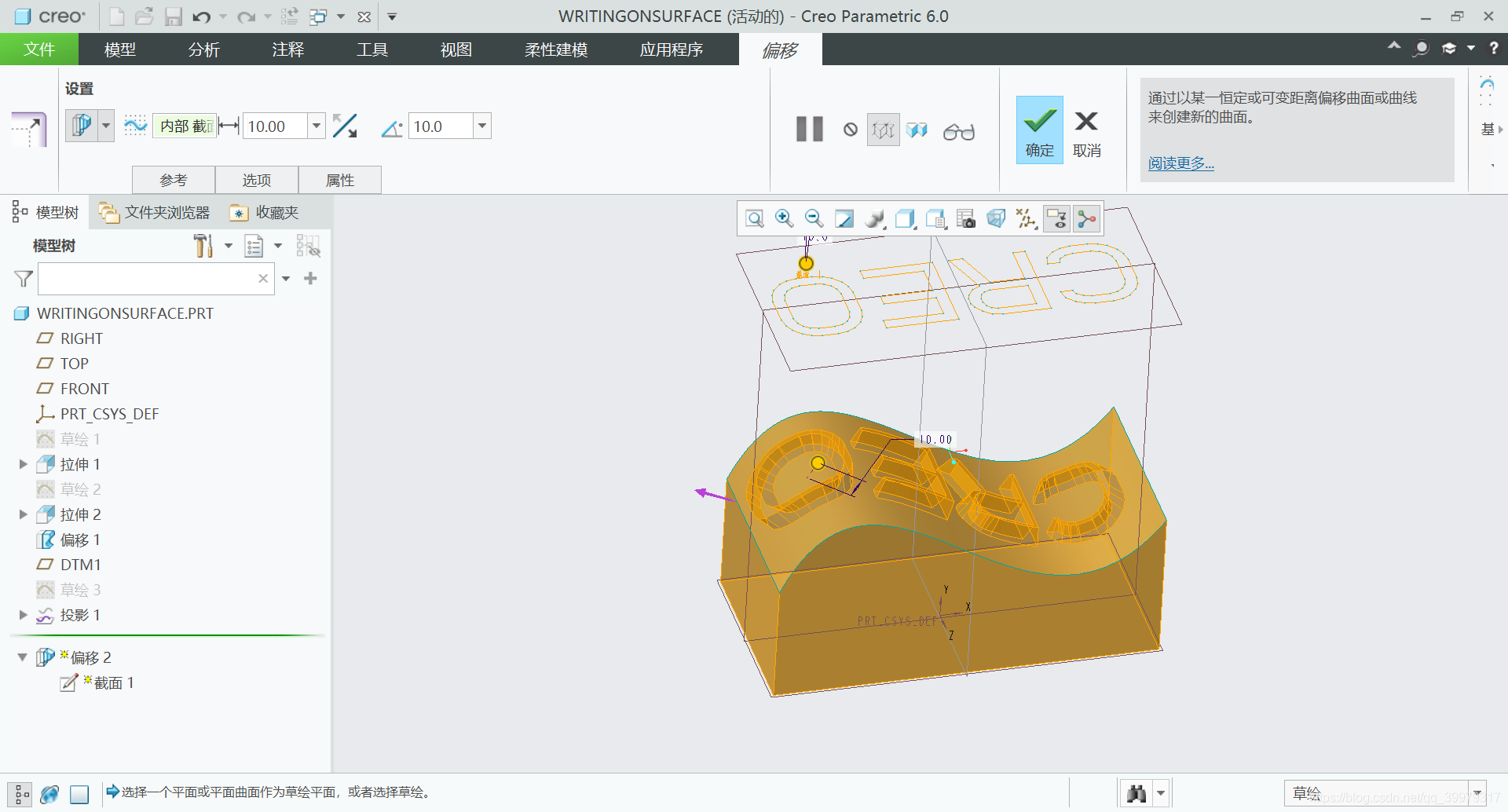

10.调整偏移参数

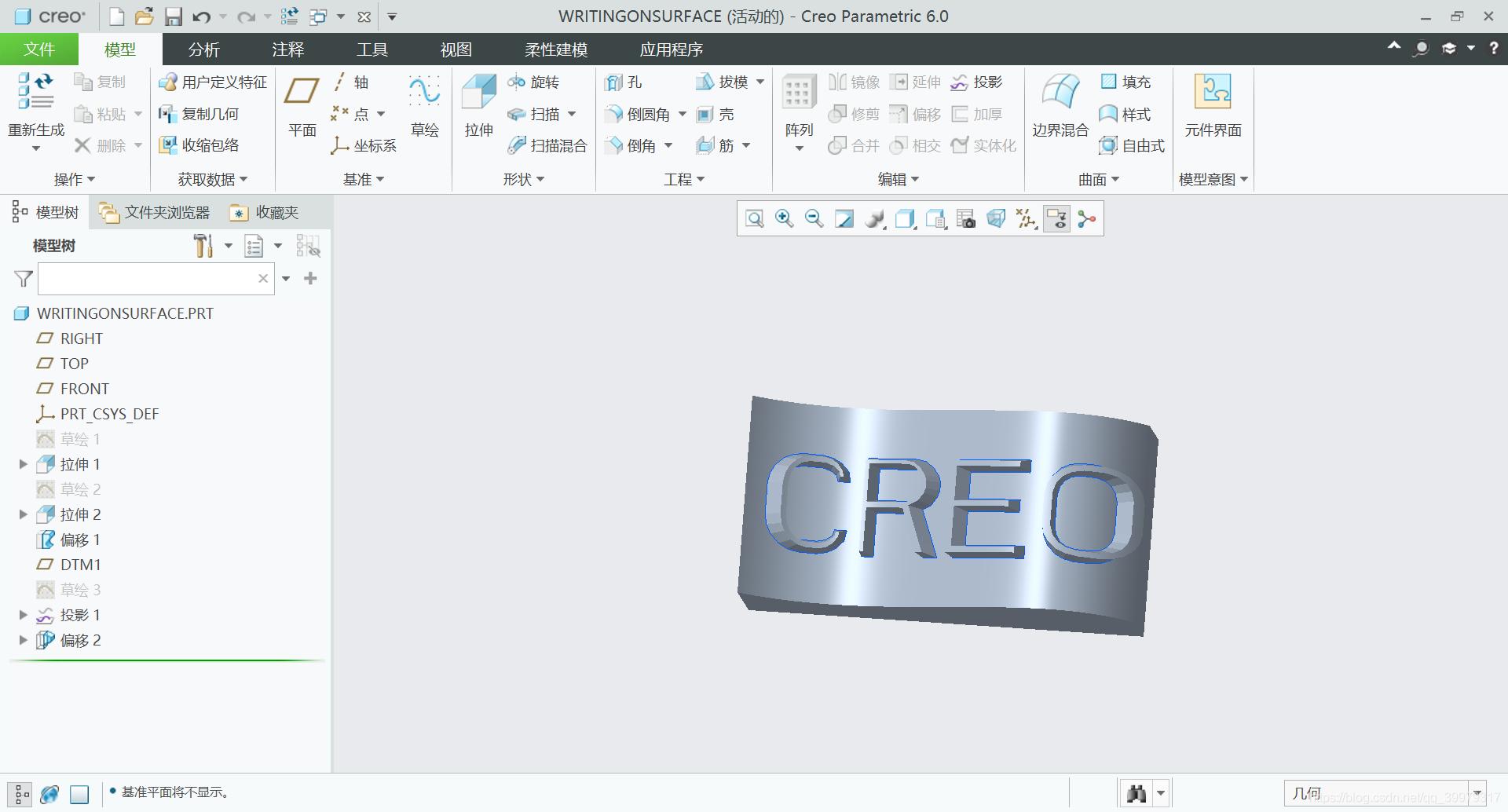

11.成功！！！
