NR PRACH(五) type1 RA(4-step)基本过程







无线通信，最重要的前提是建立接收端和发射端之间的时间同步。NR中，DL同步一般在小区搜索过程通过decode PSS SSS PBCH（MIB),之后根据协议规定CORESET和 search space 去找SIB1，完成小区驻留的过程完成；这个过程可以获得小区信息，系统帧号，initial Rach参数等必要的信息，进而完成下行同步过程。 而随机接入过程的作用是完成上行同步，进而向网络端发送data 。随机接入包含CBRA 和CFRA两种方式。下面简单说明下两者的区别。典型的Contention Based  RACH Procedure 如下 :

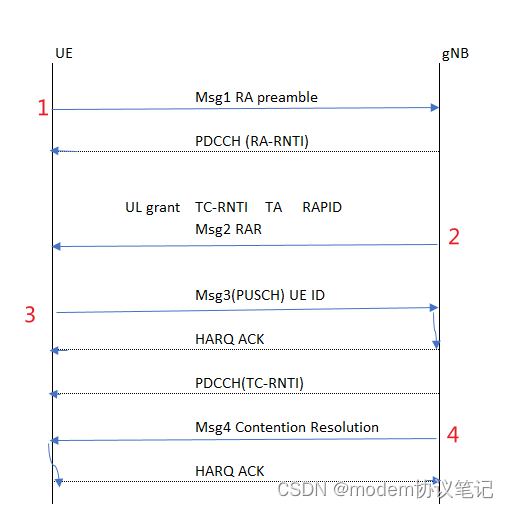

i) UE --> NW : RACH Preamble (RA-RNTI)  msg1

ii)UE<--NW : Random Access Response (Timing Advance, T_C-RNTI, UL grant for L2/L3 message) msg2

iii) UE --> NW : L2/L3 message(UE ID)  msg3

iv) Msg4 for early contention resolution   msg4



假如两个UE 具有相同的RA-RNTI 且发送了相同的preamble 给网络，之后网络端在第二步又给UE发送了相同的msg2 (T-C-RNTI 和UL grant)，两个UE会在相同的时频域资源发送msg3 ，至此对于网络端来说是一个冲突问题，两台UE用相同的资源和网络端通信显然是不能发生的，因此这时候就需要第三和四步，通过UE ID解解决这个冲突问题，确定网络端到底和哪一个UE进行进一步交流。这就是CBRA基本过程及其必要性。



对于CFRA，网络端会提前给配置UE preamble 等专用资源，这里就确保了不可能出现多台UE 拥有相同资源的情况，因而可以省去解决冲突的过程，过程也相对简单。CFRA基本过程：

i) UE<--NW:RACH Preamble (PRACH) Assignment

ii) UE-->NW : RACH Preamble (RA-RNTI)

iii)UE<--NW : Random Access Response (Timing Advance, C-RNTI, UL grant for L2/L3 message)



RA触发场景

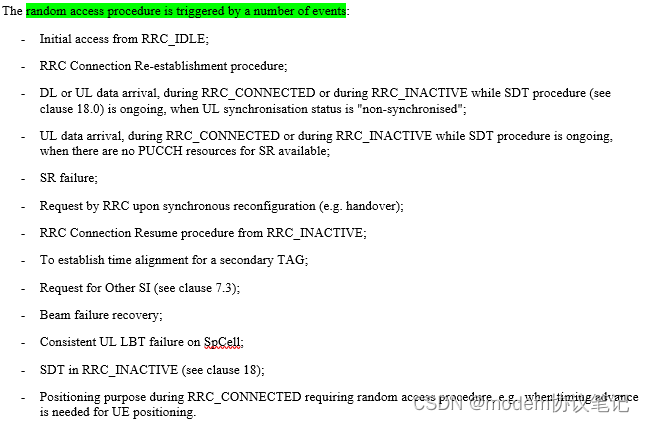

RA具体过程主要是在38.321 5.1。如上是38.300中有关会引起RA过程的event总结，截止至R17，引起RA过程的event如上。





在NR R16 版本中，引入了2-step随机接入（2-step RACH），因此从NR 16开始，有两种类型的随机接入：

      4-step RACH,也称为 Type-1 random access procedure

      2-step RACH,也称为 Type-2 random access procedure

这两种类型的随机接入都支持：基于竞争的随机接入(CBRA)和基于非竞争的随机接入(CFRA)的2 step RACH接入。



对于同一个BWP，网络侧不能同时配置2-step和4-step的CFRA资源，另外只有handover场景支持CFRA 2-step RA。

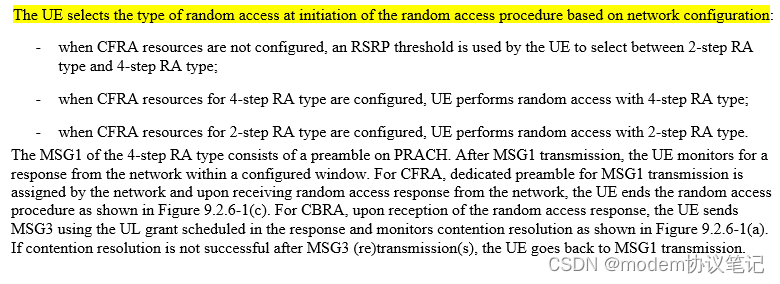

UE在随机接入过程启动时要根据网络配置选择随机接入类型：

(1)当未配置CFRA资源时，UE使用RSRP threshold在2-step RA和4-step RA之间进行选择(在下一篇再详细贴出这步具体协议内容)；

(2)当配置了4-step RA的CFRA资源时，UE以4-step RA执行随机接入；

(3)当配置了 2-step RA的CFRA资源时，UE 使用2-step RA执行随机接入。



4-step RA的MSG1由一个PRACH preamble组成。 MSG1 传输后，UE 在配置的RAR window内监视来自网络下发的RAR。 对于CFRA，MSG1传输会用网络端分配的dedicated preamble，然后在从网络接收到RAR后就结束随机接入过程。 对于CBRA，收到RAR后，UE 使用RAR中调度的UL grant 发送MSG3，并监视 Contention Resolution。 如果在 MSG3（重新）传输后Contention Resolution未成功，则UE重新进行MSG1的传输。





PRACH 资源的选择

UE获得随机接入所需配置后，可以发起初始随机接入流程，RA初始化完成后(设置完相关参数后)，首先要选择Preamble资源

UE初始接入时：

 (1)选择一个满足RSRP-Threshold要求的SSB，发起接入，如果都不满足RSRP-Threshold，则选择任意一个SSB。

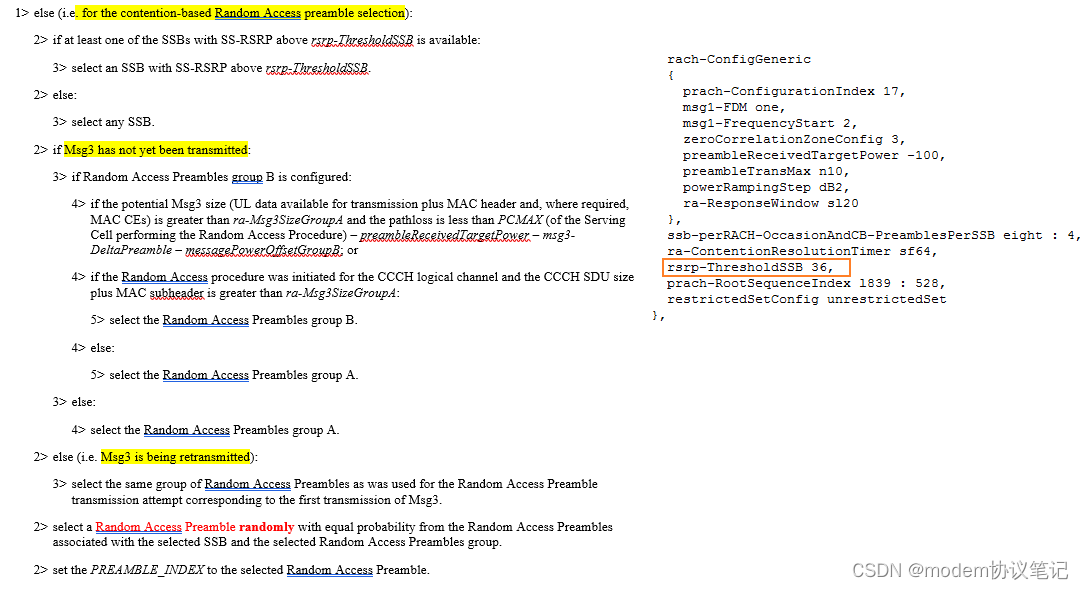

 (2)如果MSG3没有发送过，则根据潜在MSG3大小与ra-Msg3SizeGroupA判定是选择Group A还是Group B的Preamble资源；

 (3)如果MSG3重传，则选择第一次传输时所用Group 的Preamble资源

 (4)从当前SSB的Preamble Group中等概率的随机选择RA-PreambleIndex，这里也是进行CBRA的源头，如果有网络侧分配的dedicated preamble就会直接进行CFRA。



如上是CBRA的基本过程，下面以CBRA为例进行介绍



Step(1) Msg1 - PRACH Preamble

PRACH power control

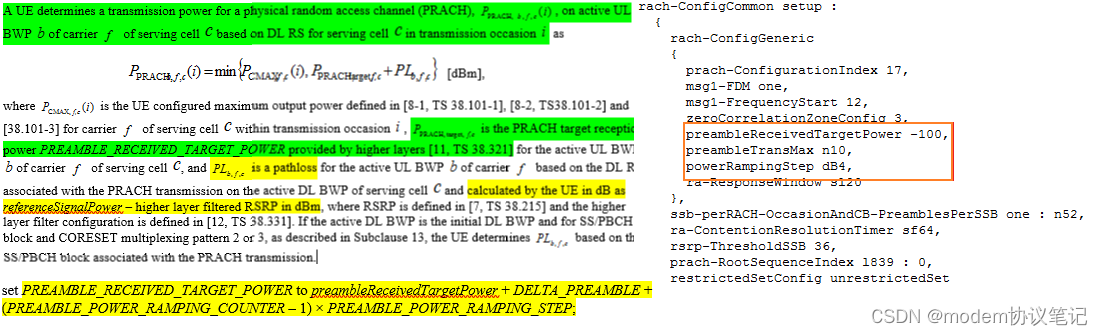

Msg1 的发送功率如上述，而Msg 3的发送要用到PUSCH power control。其中PREAMBLE_RECEIVED_TARGET_POWER = preambleReceivedTargetPower + DELTA_PREAMBLE + (PREAMBLE_POWER_RAMPING_COUNTER – 1) × PREAMBLE_POWER_RAMPING_STEP，这些参数都在SIB1中配置。

而Frequency domain location (resource) for PRACH Preamle由RRC parameter msg1-FDM 和 msg1-FrequencyStart决定，Time domain location (resource) for PRACH Preamle由 RRC parameter prach-ConfigurationIndex 决定。

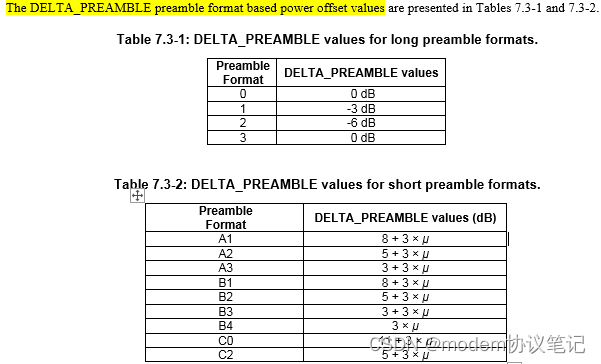

DELTA_PREAMBLE 的确定



RA-RNTI 的计算

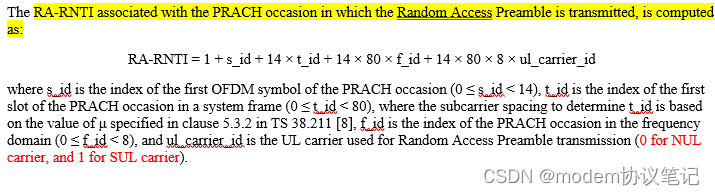

UE发送完Msg1，就需要用RA-RNTI去PDCCH上接收RAR相关的DCI 1_0，上图就是RA-RNTI的计算：

s_id 是PRACH 的起始符号索引（0<=s_id<14；t_id是系统帧内 PRACH occasion的起始slot 的索引（0<=t_id<80）；f_id 是PRACH 频域位置索引（0<=f_id<80）

ul_carrier_id是Msg1 发送的上行载波指示(0 for NUL carrier, and 1 for SUL carrier)。

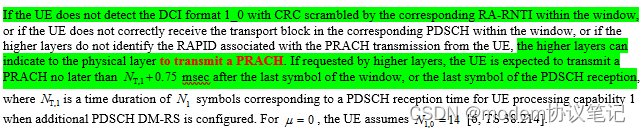

如果UE没有在RA-ResponseWindow 内成功接收到Msg2/在ra-ContentionResolutionTimer expiry前没有收到Msg4 /收到的Msg2的RAPID和Msg1不匹配/Msg4携带的UE ID(或加扰的C-RNTI)和Msg3不匹配，都是RA失败，会再次进行RA资源选择，重新发送Msg1(Preamble)。

Msg 1重传时会进行功率抬升PREAMBLE_POWER_RAMPING_STEP ++，当超过 preambleTransMax 时，会向RRC 报Random Access problem引起的RLF。



Step(2) Msg 2 - RAR (PDCCH/PDSCH )

 UE送完Msg1，紧接着就要收RAR。

  1 gNB发送用RA-RNTI加扰的DCI给UE。

  2 UE 尝试在RAR-window period内用RA-RNTI 检测 PDCCH (DCI) 接收RAR，DCI 1_0 。

  3 Msg2 PDSCH Resource Allocation Type 是Resource Allocation Type 1。

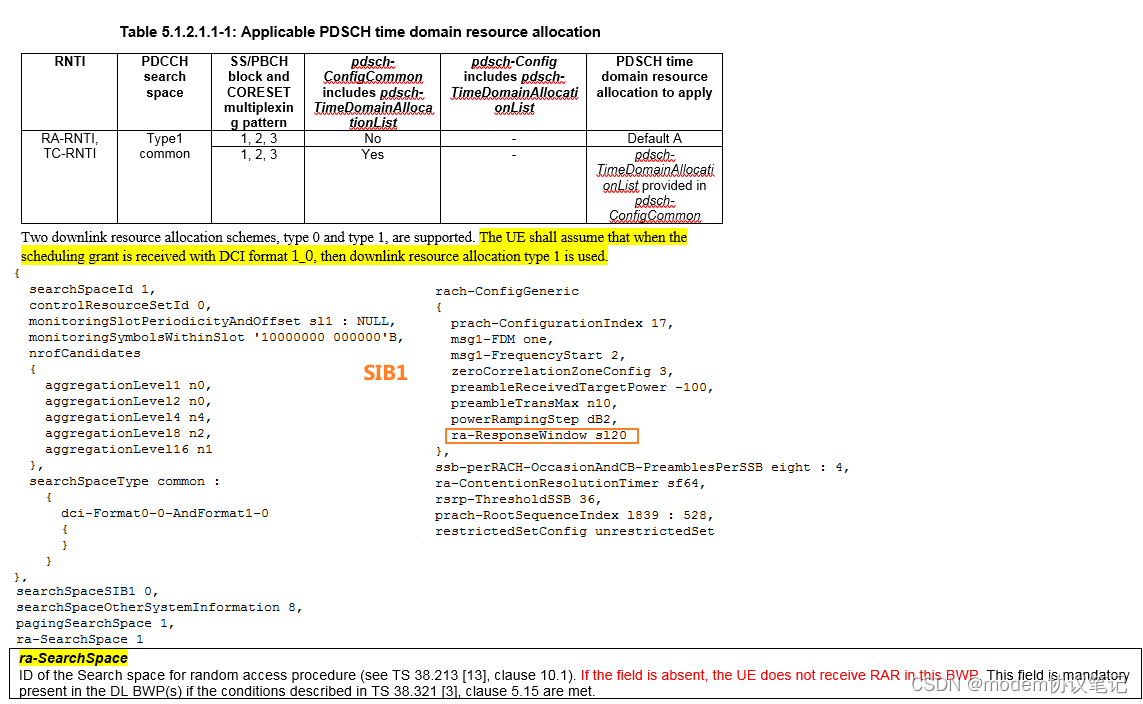

  4 PDSCH Time Domain Resource Allocation 由 DCI format 1_0(RA RNTI)和PDSCH-ConfigCommon K0，SLIV 决定，如上表所示。

  5 SIB1 中会在 initialDownlinkBWP 中配置RA-SearchSpace 时频域资源用于RAR 的接收；

  6 RAR-Window 由SIB1 中的IE rar-WindowLength 配置；

  7 UE 成功decode PDCCH ,就可收到PDSCH 上的RAR；

  8 收到RAR后, UE会检测RAR 中的RAPID in RAR 是否与UE RAPID一致。

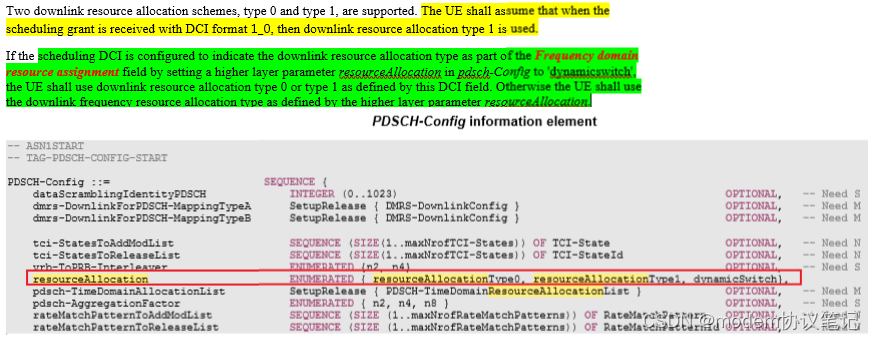

RAR由DCI 1_0 调度，频域用resource allocation type 1；当使用DCI 1_1时，如果RRC 层参数pdsch-Config中 resourceAllocation 设置为dynamicswtich,这由收到的DCI 中的Frequency domain resource assignment 决定用resource allocation type 0 还是type 1；其他情况就参照resourceAllocation 中的设置，采用对应的type。

pdsch-Config（BWP级别配置）中 配置resourceAllocation，多出现在RRC Setup和RRCReconfiguration；在idle->connected  的RACH 情况，SIB1 配置小区级参数PDSCH-ConfigCommon，并不会配置resourceAllocation，一般使用DCI 1_0 调度，所以应用黄色字体部分用resource allocation type 1。









UE发送MSG1后，开始ra-ResponseWindow窗口，在窗口内检测RAR的调度

RAR包含三种MAC subPDU

(1)a MAC subheader with Backoff Indicator only;

(2)a MAC subheader with RAPID only(i.e. acknowledement for SI request);

(3)a MAC subheader with RAPID and MAC RAR.

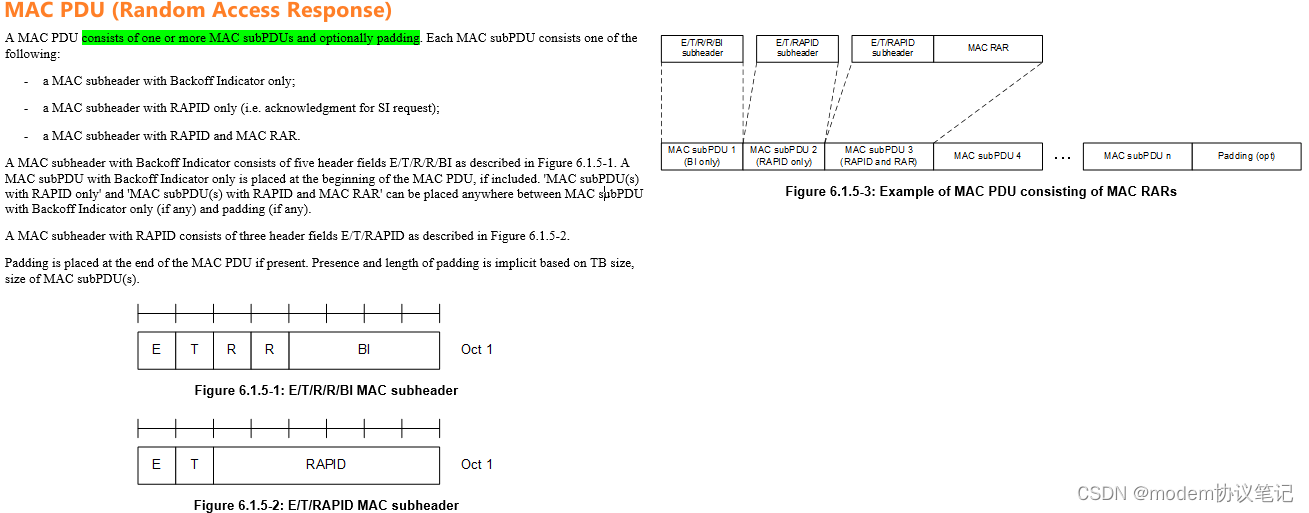

其结构如上。



Backoff indicator

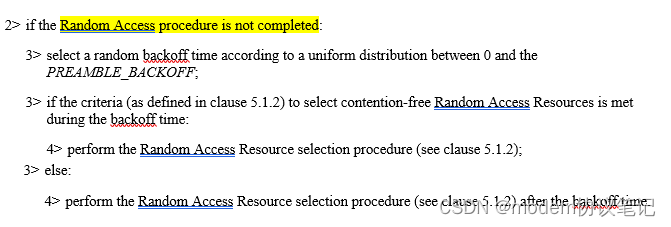

RA fail且RAR 中带有BI ,但RA过程还没有结束时，会进行BI 的设置，从[0,preamble_backoff] 均匀分布中选取一值，作为BI；如果在backoff 期间UE根据提供的Dedicated Preamble CFRA ，比如相关的Dedicated Preamble的SSB波束满足RSRP门限，忽略BI 直接进行RA资源选择；否则等BI超时后再进行下一次RA 过程。

MAC payload for Random Access Response



RAR 最重要的参数就是TA UL Grant 及TC-RNTI，上面TPC command主要涉及到Msg3 的PUSCH 功控 。



收到RAR 后 需不需要发送HARQ_ACK?



根据协议收到RAR后不需要发送HARQ ACK/NACK，实际中，如果UE没有再次发送PRACH ，则gNB认为UE 收到了RAR;否则，UE 会再次发送PRACH。



Step (3) : Msg3 (PUSCH)


发送 Msg3之前,GroupA GroupB 的选择：




(1)如果MSG3没有发送过，则根据潜在MSG3大小与ra-Msg3SizeGroupA判定是选择Group A还是Group B的Preamble资源；有配置Group B，Msg3 size 大于ra-Msg3SizeGroupA 时，就选择GroupB发送 ，否则选Group A；没有配置GroupB 就选择GroupA发送。
(2)如果MSG3重传，则选择第一次传输时所用Group 的Preamble资源

preamble group A和B 选择的原理
比如initial RA ,UE送的msg3就是RRCsetup req，那UE在发preamble时要先根据自己预估的msg3 size与网络参数ra-Msg3SizeGroupA然后确定UE要用哪个group 中的preamble; msg3 size大就选group B中的preamble,小就选group A中的preamble;group A和B preamble分组图示如下。 后面网络侧收到preamble就知道这个preamble在哪个group,进而就可以预估RAR中UL grant 要给多少，以便UE后续发送Msg3，在group A里面的preamble就少给点UL grant，在group B里的preamble就多给点。
Group A/B中的preamble主要就是用于告诉网络侧后续的资源需求，也就是RAR中的UL grant给多少合适。

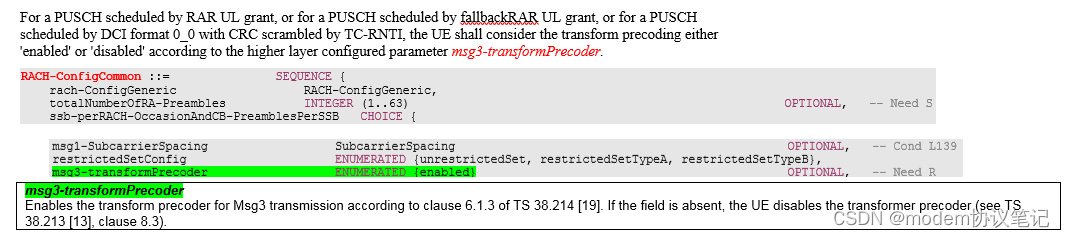

UE根据根据RRC参数msg3-transformPrecoder决定是否对Msg3应用transform precoding；之后UE在PUSCH 上发送 Msg3 携带UE ID。

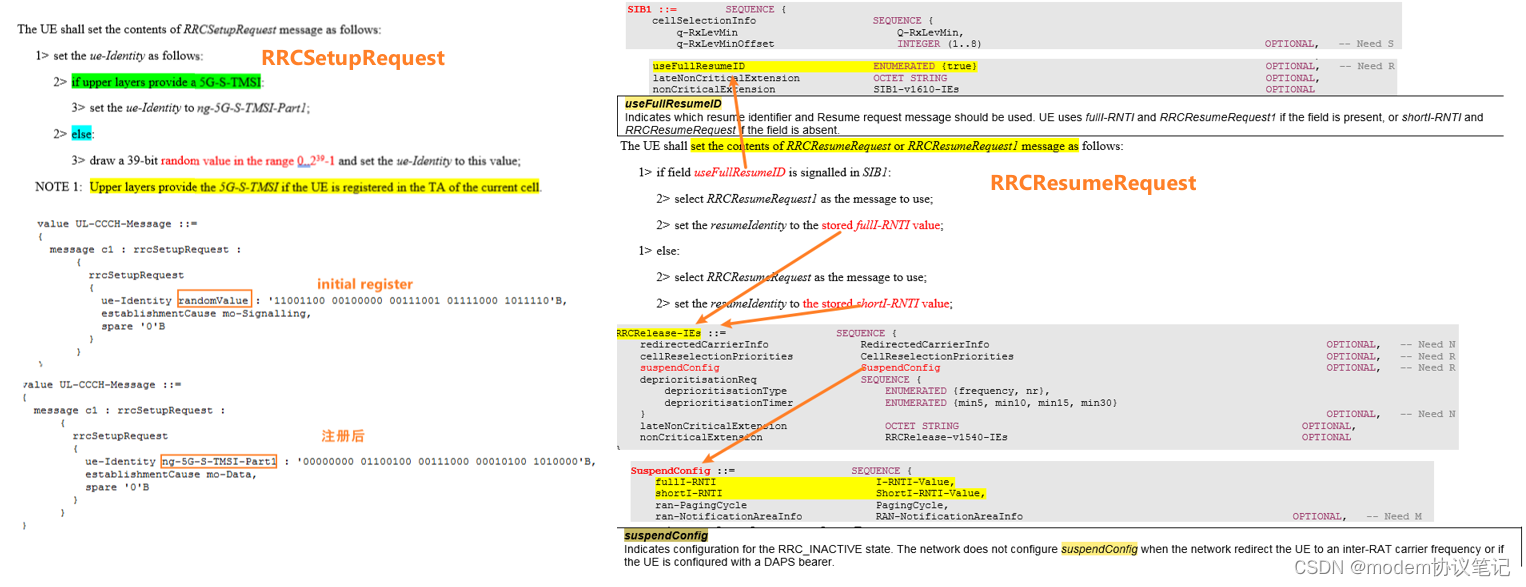

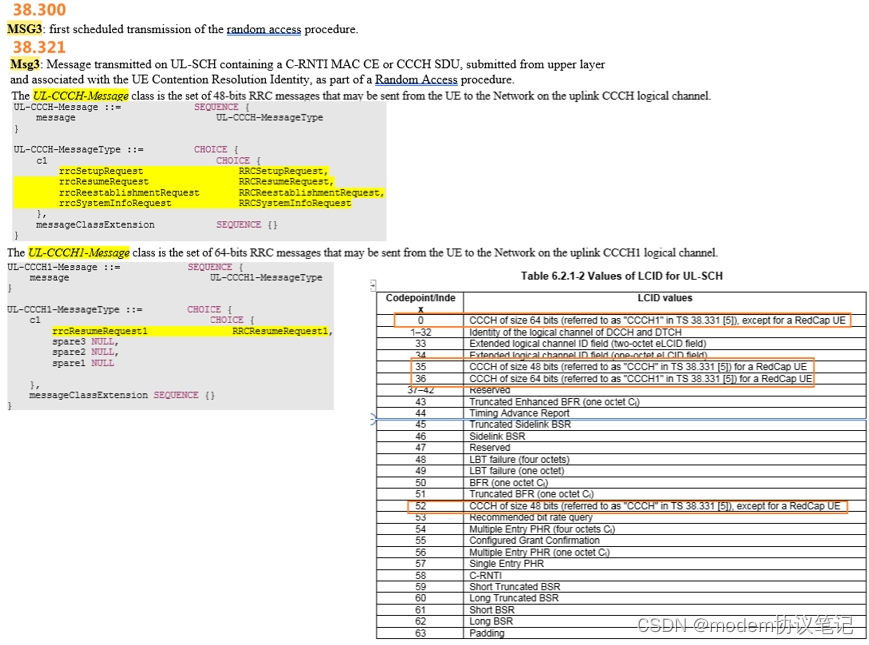

如上分别是两本spec中msg3的定义，38.300中 说MSG3 是RA过程中的UE的第一次调度传输，而38.321中的描述则显得更为具体，Msg3是RA过程的一部分，msg3会在UL-SCH上传输，msg3中会包含C-RNTI MAC CE或CCCH SDU。 这里的CCCH SDU主要是以上消息，都是由idle mode进入到connected mode时，UE侧发起的比较常见消息，只是要结合场景区分要发哪个消息。

NR中，如果UE处于RRC IDLE状态，UE标识是ng-5G-S-TMSI-part1或随机数（39位），如果UE处于RRC INACTIVE状态，UE标识是resume Identity（24位或40位）。具体规定如上图。

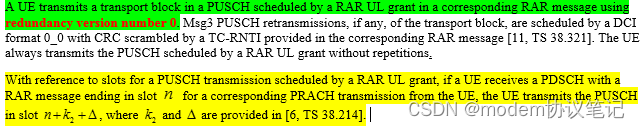

协议中规定，UE 收到RAR后根据UL grant 发送PUSCH data时，应该使用RV 0。Msg3 PUSCH 重传（有的话），要用TC-RNTI 加扰DCI 0_0 发送。在收到RAR 至发送PUSCH 之间的时隙间隔 为n+k2+ Δ。

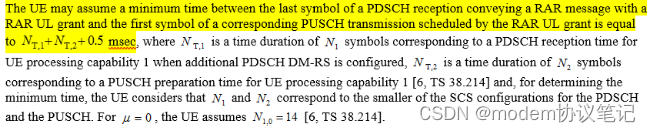

RAR 与之后RAR UL grant 的PUSCH传输的符号间隔 为N_T,1+N_T,2+0.5 ms。



Step (4): Msg4 - Contention Resolution (PDCCH/PDSCH)

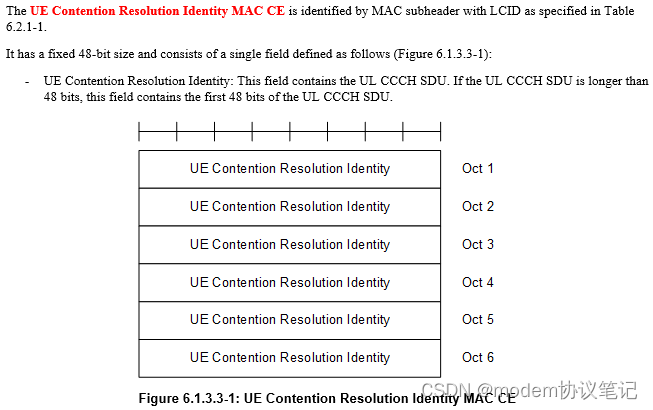

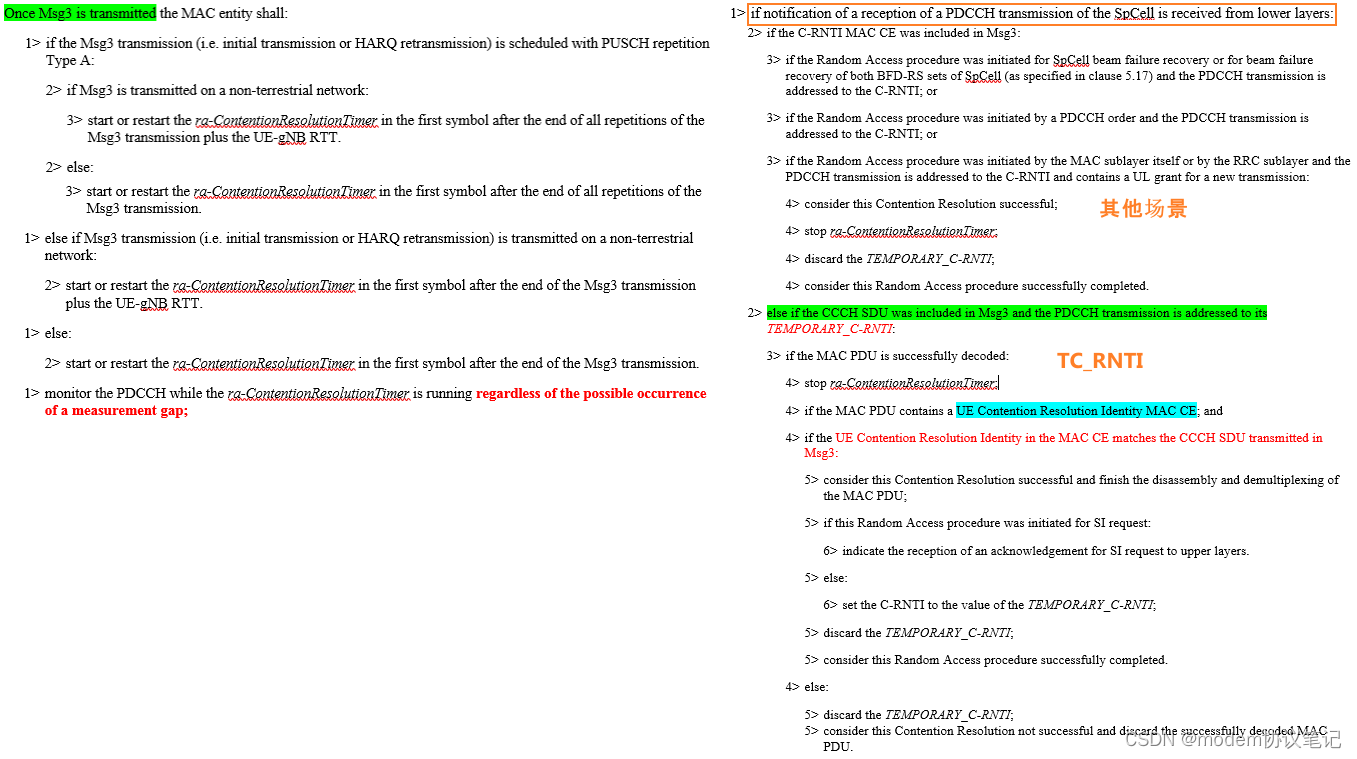

发送完Msg3后：开启ra-ContentionResolutionTimer；监听TC-RNTI 加扰的DCI；如果对应DCI 成功decode，之后解析出MAC CE，基站在MSG4通过UE Contention Resolution Identity MAC CE（48位）携带UE ID（如果长度超过48位，只取前48位），如果MSG4和MSG3携带的UE标识相同，UE认为竞争解决，随机接入成功。并将TC-RNTI 升级为C-RNTI  ......





Step (5) : HARQ ACK for Msg4

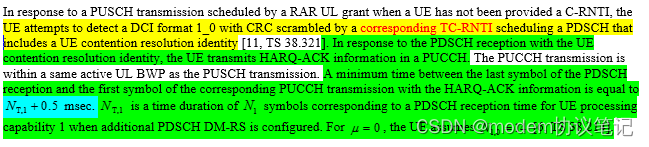

 一旦成功解析Msg4，UE要在PDSCH 上发送对应的HARQ ACK，此时PDSCH的最后一个符号与HARQ-ACK的第一个PUCCH符号的间隔为N_T,1+0.5ms。





在LTE 时，UE发送MSG1 后，在随机接入响应窗口 RA-ResponseWindow范围内没有收到RAR，

UE需要重发MSG1，重发时，要进行功率攀升（Ramping）

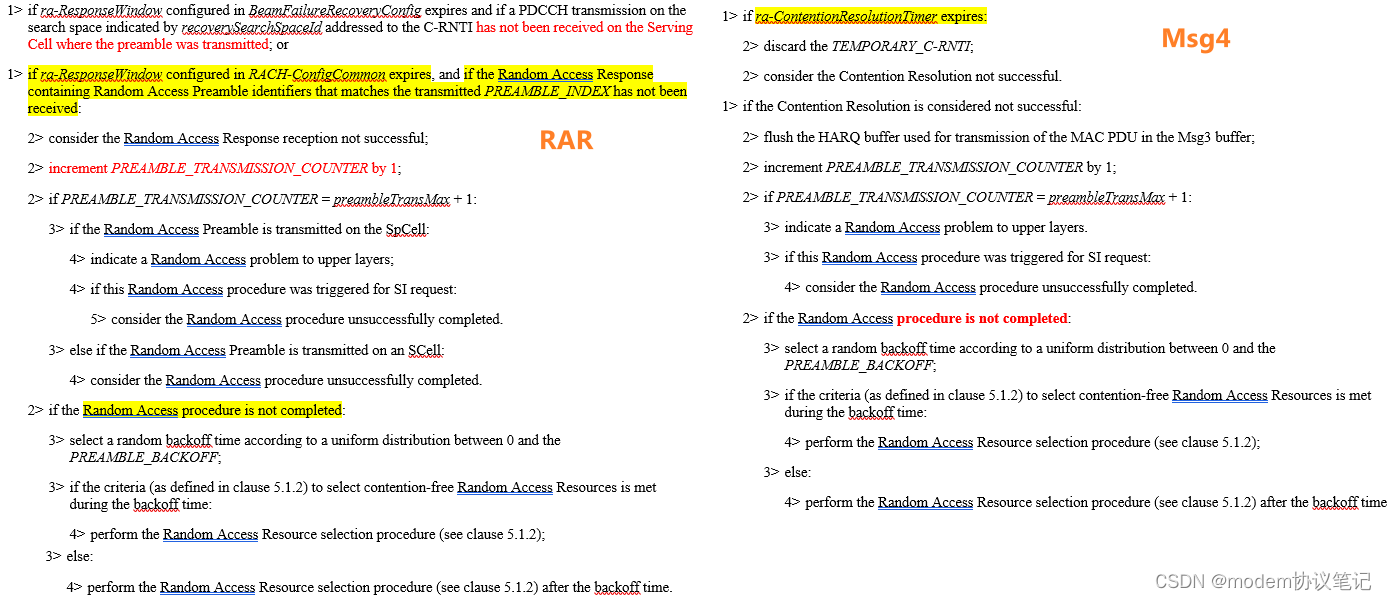

38.321 5.1.2 RA 资源选择章节中 并没有找到针对CBRA Msg1失败后应该怎么做的描述；从5.1.3 章节中有看到一句如上描述，应该是在重传Msg1时，可能会重新选择SSB，当继续使用之前的SSB 时，需要进行功率攀升

如果切换了SSB ，则就不需要进行功率攀升。
