本文深入探讨了NR非地面网络(NTN)中的传播延迟处理，特别是 Timing Advance (TA)机制。NTN的传播延迟显著高于地面系统，影响了网络设计。文章介绍了Common TA、k_offset和k_mac的概念，并详细阐述了UE如何根据GNSS位置和卫星信息计算服务链路RTT，以及预补偿T_TA。同时，讨论了R17中新增的N_common_TA,adj和N_UE_TA,adj参数，并分析了T430定时器在保持UE与NTN小区同步中的作用。最后，提到了TA报告流程及其触发条件。" 50081605,5563269,Android ProgressBar样式与属性应用详解,"['Android开发', 'UI设计', '进度条', '控件']

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

地面移动系统的传播延迟通常小于 1 毫秒。 相比之下，NTN 中的传播延迟要长得多，延迟从几毫秒到数百毫秒不等，具体取决于星载或机载平台的高度以及 NTN 中的payload类型。 因此对NTN系统，处理如此长的传播延迟就需要修改 NR从物理层到更高层的许多时序方面的设计，包括Timing Advance 机制,先看下38.300中的描述。

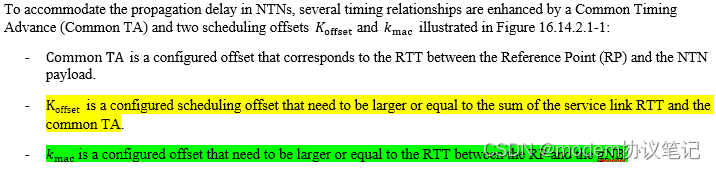

 38.300 16.14.2






      为了适应 NTN 中的传播延迟，通过Common Timing Advance(Common TA)和下图中所示的两个调度偏移 K_offset 和 k_mac 增强了几种定时关系：
Common TA 是配置的偏移量，对应于参考点 (RP) 和 NTN payload之间的 RTT；k_offset是配置的调度偏移量，需要大于或等于service link RTT和Common TA之和；k_mac 是配置的偏移量，需要大于或等于 RP 和 gNB 之间的 RTT。这篇先看TA相关的过程，k_offset和k_mac下篇再说。
