NR C-DRX inactivity Timer的工作原理

drx-inactivityTimer 是C-DRX中比较关键的一个timer，这里是其工作流程的总结。

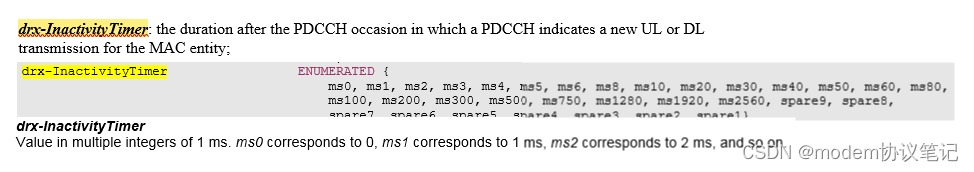

inactivity-timer是UE等待成功解码PDCCH的持续时间，从PDCCH的最后一次成功解码开启，timer超时后UE可以返回sleep。 UE 应在一次成功解码PDCCH 后重新启动inactivity-timer，这个PDCCH data必须是第一次传输，重传的情况不会restart inactivity timer。

1 drx-inactivitytimer start

UE处于Active Time时，当UE收到一个PDCCH新传调度时，后续可能还有需要发送和接收的UL/DL data，UE需要启动DRX Inactivity定时器来等待一段时间，等待后续可能还有的DL/UL调度。

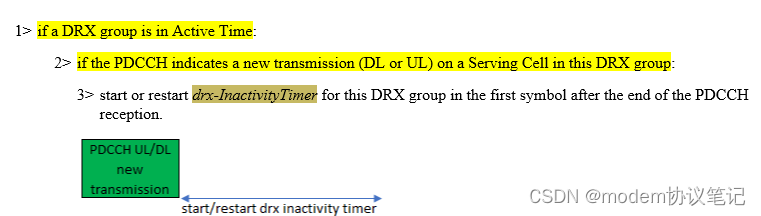

drx inactivity timer在PDCCH新传调度结束后的第一个symbol启动;drx-inactivitytimer与DRX的其他timer独立运行，没有关联。

2 drx-inactivitytimer expires

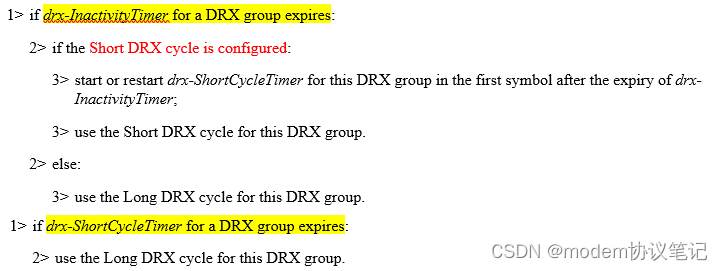

DRX group 的 drx-InactivityTimer 超时后，如果UE有收到Short DRX cycle的配置，就在drx-InactivityTimer超时后的第一个symbol start/restart drx-ShortCycleTimer,开始short DRX cycle；只有long DRX cycle的配置就直接开始long cycle。

drx-ShortCycleTimer 超时后，下面就要进入long DRX cycle。

3 drx-inactivitytimer stop

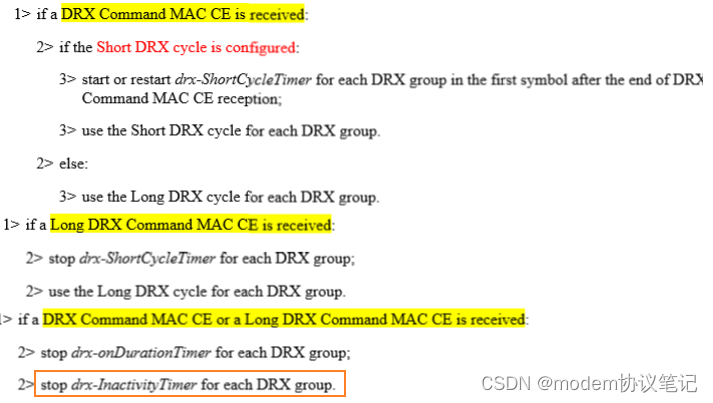

UE在收到long DRX Command MAC CE或DRX Command MAC CE时，UE要停止drx-onDurationTimer和drx-InactiveTimer。

此时会根据MAC CE的不同采取不同的措施：

(1)UE收到DRX Command MAC CE，如果UE有收到Short DRX cycle的配置，就在接收完DRX Command MAC CE后的第一个symbol start/restart drx-ShortCycleTimer,开始short DRX cycle；只有long DRX cycle的配置就直接开始long cycle。

(2)在short cycle期间UE收到long DRX Command MAC CE，就要stop drx-ShortCycleTimer，直接进入long DRX cycle。

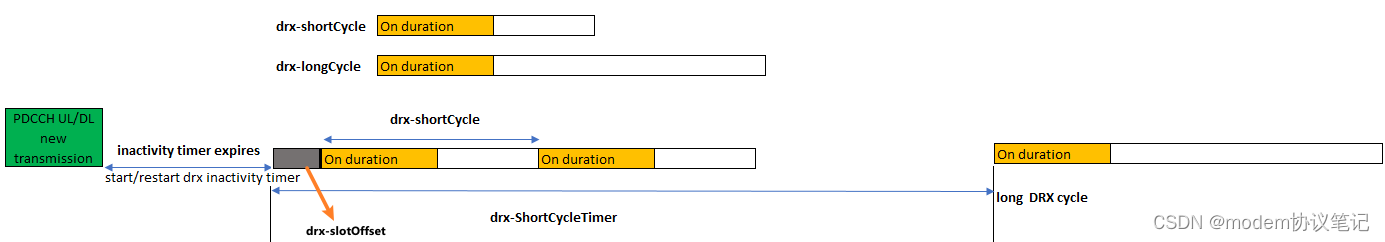

结合上面的内容，配置short cycle时的一种DRX图示如下。
