1.算法理论概述

三维模型配准是三维重建、三维建模、机器人视觉等领域中重要的基础问题。在三维模型配准中，自适应ICP算法是一种常用的配准算法，可以快速而准确地将多个三维模型进行配准和融合。本文将从专业角度详细介绍基于自适应ICP算法的三维模型配准算法，包括算法的实现步骤、数学公式及其推导过程等。

1.1、自适应ICP算法

自适应ICP算法是一种改进的迭代最近点算法（Iterative Closest Point，ICP），它通过自适应地选择最近邻点来提高配准的效率和鲁棒性。下面将介绍自适应ICP算法的实现步骤和相关数学公式。

1.实现步骤

自适应ICP算法的实现步骤如下：

（1）初始化：输入两个待配准的三维模型，分别是模型A和模型B，其中模型A是基准模型，模型B是需要与模型A对齐的模型。初始化变换矩阵T为单位矩阵。

（2）选择最近邻点：对于模型B中的每个点p，从模型A中选择最近的n个点作为参考点集，其中n是一个自适应的参数，可以根据实际情况进行调整。通过KD树等数据结构可以快速找到最近邻点。

（3）计算变换矩阵：使用ICP算法计算模型B中的点p与参考点集在模型A中对应的点的最优变换矩阵T'，可以使用SVD等方法求解。

（4）更新变换矩阵：将变换矩阵T'与当前的变换矩阵T相乘，得到新的变换矩阵T。

（5）重复执行步骤2-4，直到满足收敛条件，例如变换矩阵的变化小于一个阈值或迭代次数达到预设值。

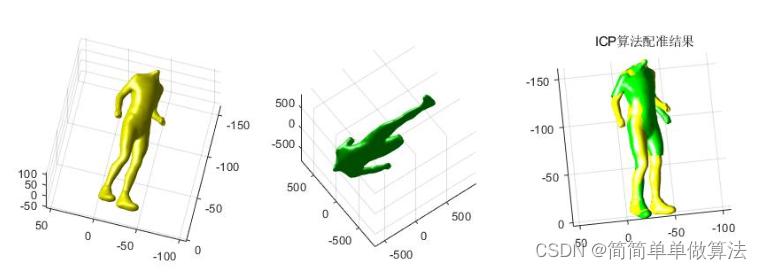

（6）输出结果：输出配准后的模型B的点云数据及其变换矩阵。

1.2.icp数学公式

（1）距离度量

在自适应ICP算法中，距离度量是一个关键的概念。常用的距离度量方法包括欧氏距离、马氏距离等。以欧氏距离为例，其数学公式如下：

$$
d(p, q)=\sqrt{\sum_{i=1}^{3}(p_i-q_i)^2}
$$

其中$p=(p_1,p_2,p_3)$和$q=(q_1,q_2,q_3)$分别是两个三维点的坐标。

（2）ICP优化目标

ICP算法的优化目标是最小化两个模型之间的距离。假设模型A中的点云数据为$P_A={p_i}$，模型B中的点云数据为$P_B={q_i}$，则ICP的优化目标可以表示为：

$$
E(T)=\sum_{i=1}^{n}\left|p_i-Tq_i\right|^2
$$

其中$T$是变换矩阵。

（3）ICP变换矩阵的计算

ICP算法中的变换矩阵可以通过最小二乘法来求解。假设$P_A$中的点$p_i$和$P_B$中的点$q_i$是一一对应的，即$p_i$和$q_i$是相似的物体表面上的点，那么可以通过最小化二乘误差来计算变换矩阵$T$。具体地，将目标函数$E(T)$对$T$求导，令导数为0，得到：

$$
\begin{aligned}
\frac{\partial E(T)}{\partial T} & =\sum_{i=1}^{n}\frac{\partial}{\partial T}\left|p_i-Tq_i\right|^2 \
& =-2\sum_{i=1}^{n}(p_i-Tq_i)q_i^T
\end{aligned}
$$

将导数为0代入上式，得到：

$$
T=(\sum_{i=1}^{n}p_iq_i^T)(\sum_{i=1}^{n}q_iq_i^T)^{-1}
$$

其中$(\sum_{i=1}^{n}q_iq_i^T)^{-1}$是$q_iq_i^T$的逆矩阵。

（4）自适应参数n的计算

自适应ICP算法中的参数n表示选择的参考点数目，可以通过以下公式进行计算：

$$
n=k\cdot \left\lceil\frac{N_A}{N_B}\right\rceil
$$

其中$k$是一个调节因子，$N_A$和$N_B$分别是模型A和模型B中的点数。

基于自适应ICP算法的三维模型配准算法，包括算法的实现步骤和相关数学公式。自适应ICP算法通过自适应地选择最近邻点来提高配准的效率和鲁棒性，可以快速而准确地将多个三维模型进行配准和融合，是三维重建、三维建模、机器人视觉等领域中重要的基础问题之一。

2.部分核心程序

function [error,Reallignedsource,transform,Derr]=rigidICP(target,source)

% 定义函数 rigidICP，输入参数为 target 和 source 两个点云数据，输出参数为 error、Reallignedsource、transform 和 Derr。
% target 和 source 都是 N3 大小的 3D 点云数据，其中 N 表示点云中点的个数，3 表示点云中每个点的坐标数。
% 函数的作用是将 source 点云旋转、平移和缩放，使其与 target 点云形状相似。
% 调用函数 Preall，对 target 和 source 进行预对齐操作
[Prealligned_source,Prealligned_target,transformtarget ]=Preall(target,source);

% 显示 'error'
display ('error')
errortemp(1,:)=0;% 初始化 errortemp 和 index
index=2;

% 调用函数 ICPmanu_allign2，进行迭代对齐操作，计算出 errortemp 和 Reallignedsourcetemp
[errortemp(index,:),Reallignedsourcetemp]=ICPmanu_allign2(Prealligned_target,Prealligned_source);
% 初始化 Derr 和 indxx
Derr = [];
indxx=0;
% 进行循环，直到 errortemp 达到收敛或循环次数达到上限

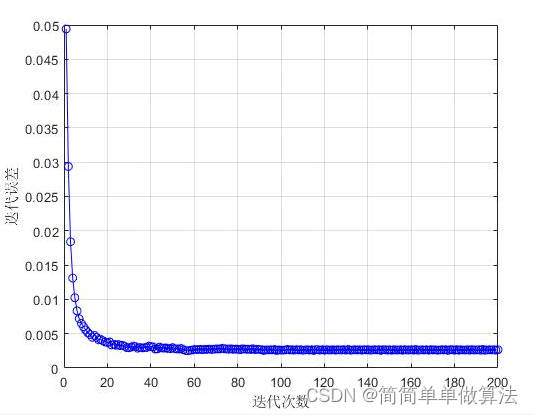

while ((abs(errortemp(index-1,:)-errortemp(index,:)))>1e-15 & indxx<200)
indxx=indxx+1;
[errortemp(index+1,:),Reallignedsourcetemp]=ICPmanu_allign2(Prealligned_target,Reallignedsourcetemp);
index=index+1;
d=errortemp(index,:)
Derr = [Derr,d];
end
% 计算 error 和 Reallignedsource，并调用函数 procrustes，计算出变换信息 transform
error=errortemp(index,:);
Reallignedsource=Reallignedsourcetemp*transformtarget.T+repmat(transformtarget.c(1,1:3),length(Reallignedsourcetemp(:,1)),1);
[d,Reallignedsource,transform] = procrustes(Reallignedsource,source);
