DDR5内存架构拆解：PMIC、电源管理的新思路

🎯DDR5内存架构拆解：PMIC、电源管理的新思路🔥

📌关键词：DDR5、PMIC、电源架构、供电模式、VDD、VDDQ、VPP

---

💡01｜引子：DDR5到底“新”在哪儿？

我们都知道 DDR5 的频率很高（起步4800MT/s，狂飙8000+），但它的底层架构也发生了革命性变化，尤其是电源管理方式！

你以为只是“加频率”？错了！

🎯DDR5 把“内存供电”的逻辑彻底打碎重构，核心升级：

• 引入了PMIC芯片（Power Management IC）
• 内存条自己给自己供电了！（主板压力减轻）

---

⚙️02｜PMIC 是什么鬼？到底干了啥？

在 DDR4 时代，所有电压都由主板供给，举个栗子：

到了 DDR5，画风变了：

是不是有点像笔记本 or GPU 的供电逻辑？

🔋 PMIC 就是内存的“电源管理中心”，将主板提供的 5V 或 12V，转换为各种内存子系统需要的电压👇

---

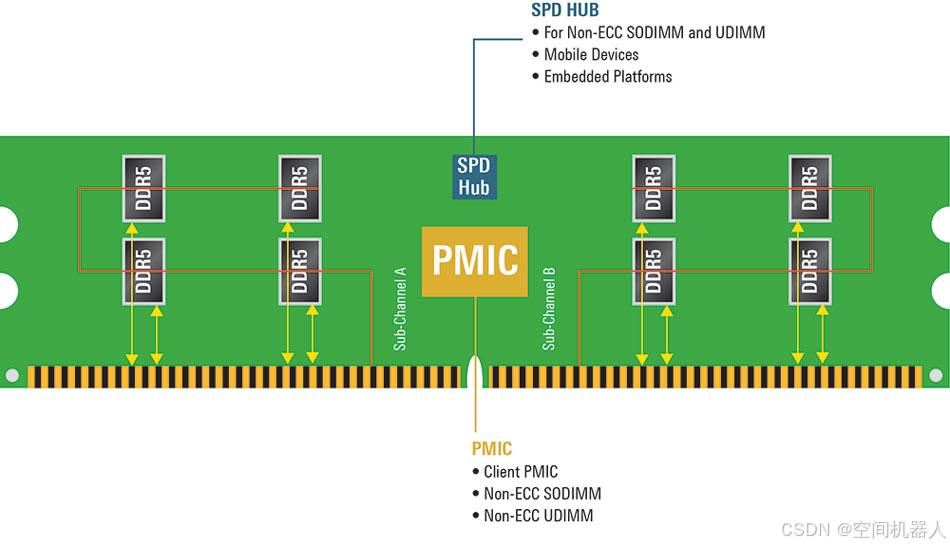

🧠03｜DDR5核心供电结构图解析

我们看下 DDR5 DIMM 上的主要供电路径

🎯 DDR5 主要电压一览：

电压名	电压值	作用	变化
VDD	1.1V	核心供电	DDR4是1.2V，降低功耗
VDDQ	1.1V	IO驱动电压	与VDD一致
VPP	1.8V	Wordline激励	DDR4是2.5V，进一步优化
12V/5V	-	PMIC输入电源	主板供

---

🧮04｜为什么要把PMIC搬到内存条上？

有三个关键理由：

✅ 1）高频内存需要更稳定、更贴近的供电

• DDR5频率太高，信号敏感
• 如果长距离走线供电，会产生电压波动，影响稳定性
• 把电源“就地部署”，能极大减少噪声、纹波、时延

✅ 2）主板设计更简单，便于布局高密度内存插槽

• 以往主板要为每根内存单独调出多组电压
• 现在只需要提供一个 12V or 5V 输入口
• 🎯简化主板布线，提升整体可靠性

✅ 3）为未来智能供电/节能打基础（PMIC可编程！）

• 未来的PMIC甚至可以协助智能调频调压
• DDR5标准定义了 PMIC 支持I²C 通信接口，可远程调参！

---

🧰05｜PMIC芯片的内部结构一窥

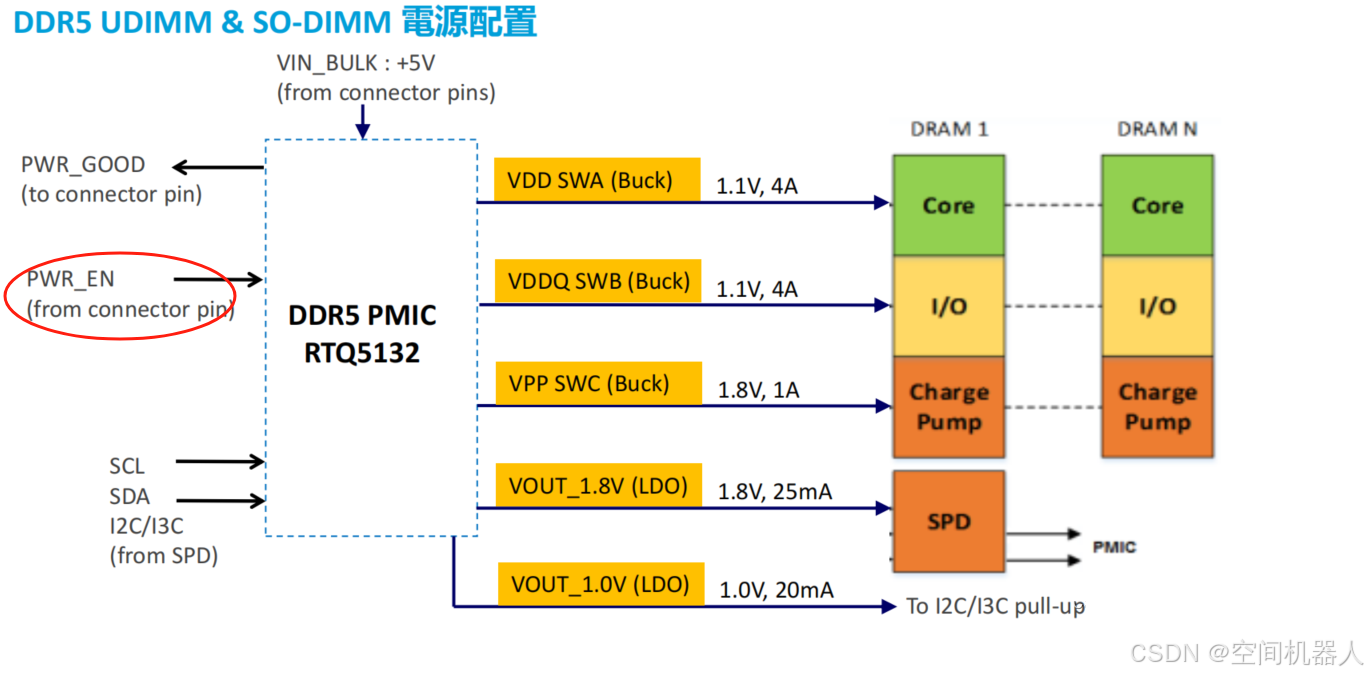

PMIC 其实是个多通道同步降压稳压器，典型结构如下：

其中包括：

• 多个DC-DC转换器（同步降压型）
• 开关控制电路
• 热保护/过压保护
• 数字接口（I²C/SMBus）

比如Renesas P8911, Infineon TDA215xx系列 都是代表产品。

---

🎮06｜PMIC是否影响内存超频稳定性？

📌回答：有影响，但不是决定性因素。

• DDR5超频稳定性主要看PCB布局、散热、电源质量
• PMIC的响应速度、抗干扰能力，也会影响“高频下的供电波动”
• 🎯 高端DDR5条往往会用更强的 PMIC，带来更好超频头部空间！

---

🔍07｜PMIC是否带来副作用？

当然也有：

• 💰成本更高：DDR5条子比DDR4贵不少
• 🧩散热更复杂：PMIC会发热，设计时需注意布局通风
• ⚠️供电问题更复杂：内存出问题不一定是主板，可能是 PMIC 的反馈/保护机制触发

---

📦08｜总结一句话

DDR5 不只是“更快的内存”，而是架构重构
PMIC 让内存进入了“自给自足”的新时代！

未来几年随着 DDR5 成熟，我们也会看到 PMIC 智能化、甚至集成温度补偿、自适应电压调整，让内存变得“更聪明”。

---
