2计算轮廓大小_面轮廓度详解，应用场景专业解读

面轮廓度‍

面轮廓度是一个控制表面对它的真正轮廓误差的形位公差。

通常的应用

面轮廓度单独或复合控制大小，位置，方向和形状。

面轮廓度可以应用于平面，曲面和不规则表面，多边形，圆柱，旋转表面，椎体，共平面表面。

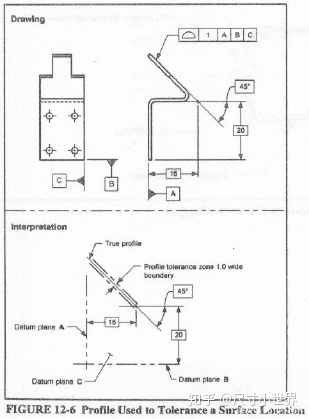

面轮廓最常见的是控制表面的位置。

轮廓度是针对真正轮廓，真正轮廓与基准之间是基本尺寸，公差带是以真正轮廓为中心的恒定边界，表面的所有元素要求同时落在公差带内，公差带控制了表面的位置，方向和形状。

面轮廓控制多边形

轮廓度是针对真正轮廓，真正轮廓与基准之间是基本尺寸，全周边符号让公差带延伸到多边形的所有边，公差带是以真正轮廓为中心的恒定边界，表面的所有元素要求同时落在公差带内，公差带控制了表面的位置，方向和形状，用允许的最大半径控制多边形的角允许的圆弧。
