电源知识——LDO线性电源、开关电源(基础)

50 篇文章 27 订阅
15 篇文章 15 订阅

电源

开关电源

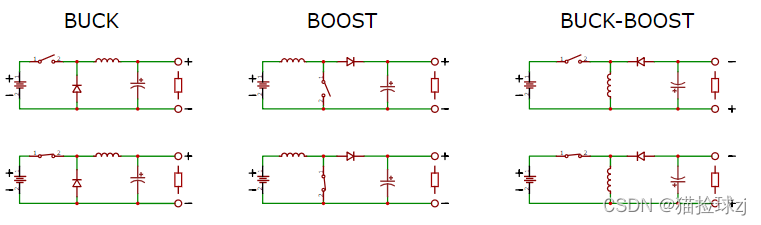

三种开关电源的拓扑结构,
在这里插入图片描述

1、在反馈电阻的地方并联一个电容,可以在输出高频干扰的情况下快速反馈回FB。对零极点的改变,改变环路稳定性。(有一定的软起动作用,但不是目的,因为PF级别的影响有限),软起动主要控制EN脚。

2、若BUCK电路二极管可以换成mos管,其优点是压降小,导通电阻小,功耗小,反应速度短,但是要注意死区,防止两个MOS管同时导通,不过目前集成IC控制的不错。

3、EN同时上下都拉电阻,本质上是分压,目的是en电压比vin低,比vin更快掉到他的阈值电压以下,vin波动,可能出现vin比EN低,做欠压保护。尤其是输入段那边有电机这些。如果电压突然高-低-高,单片机无法复位,可能跑飞。(比如2.9-3.3V工作电压,没有那样干可能出现2.7V供电,但是复位可能是0V)

4、为什么要自举电路,因为上管控制是NOMS管,为了NMOS导通,则要VGS有压差,即G栅极电压比S源极电位高,要维持打开就要栅极电压大于12V(输出电压),用自举来升压得到大于输出电压的电压使得MOS管正常开关。
虽然PMOS比NMOS更好控制,高12V关断低打开(只需要0,12V两个电平),但实际大电流输出的集成DCDC芯片都是采用了NMOS。用N不用P是工艺问题,PMOS难实现大电流。因此有自举电路的上管就是N管,没有自举电路的就是P管,一般情况下大电流输出用N管,小电流输出用P管。

5、PCBLayout注意,反馈不能走内置mos管的DCDC芯片下面,避免把开关频率耦合上反馈去了,造成输出纹波很大,要注意电容耦合摆放的位置,要注意温升高的元件摆放位置和散热处理。

6、开关电源中的电感要选合适的。电感量太小的,电源输出纹波大,而且系统会不稳定,会引起振荡现象,而且对输出电容的纹波电流增大,电容寿命受影响。
电感值大,理论上是滤波效果更好,但电感量太大了,损耗是会增大,而且会引起整个系统的相位移动,相位裕量不足,开环增益变小,瞬态响应变差,而且当输出短路时,对输出整流管的电压应力会增大整流管会烧坏。且相同尺寸电感,感值越高,其饱和和温升电流越小,(当有效磁导率取得过大)电感容易饱和发烫(电感饱和会导致L值急剧减小,流过电感的电流急剧增加进而导致开关管、二极管等器件烧坏),而且感值越大,直流电阻也越大,电流上升或者下降的速度就越慢,对开关电源的效率也有影响。

LDO相关知识可参考:电子电路学习笔记(14)——LDO(低压差线性稳压器)_Leung的博客-CSDN博客_ldo电路

线性电源

LDO种类

因为LDO也属于线性电源,目前线性电源中最常用的也是LDO,因此全文以LDO为例子讲明线性电源的知识,知识互通等效。
LDO(low dropout regulator,低压差线性稳压器)。这是相对于传统的线性稳压器来说的。传统的线性稳压器,如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V,否则就不能正常工作。但是在一些情况下,这样的条件显然是太苛刻了,如5V转3.3V,输入与输出之间的压差只有1.7v,显然这是不满足传统线性稳压器的工作条件的。针对这种情况,芯片制造商们才研发出了LDO类的电压转换芯片。
在这里插入图片描述

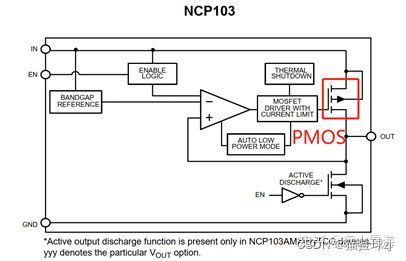

1、PMOS LDO:

常见的LDO是由P管构成的,由于LDO效率比较低,因此一般不会走大电流。
在这里插入图片描述

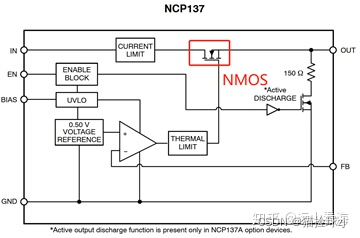

2、NMOS LDO:

针对某些大电流低压差需求的场合,NMOS LDO应运而生。
在这里插入图片描述

3、传统PNP LDO:

正输出电压的LDO(低压降)稳压器通常使用功率晶体管(也称为传递设备)作为 PNP。这种晶体管允许饱和,所以稳压器可以有一个非常低的压降电压,通常为 200mV 左右。
在这里插入图片描述

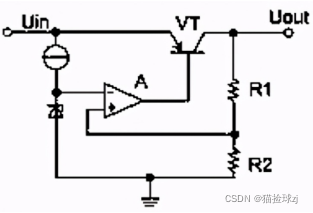

4、传统NPN LDO:

使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。负输出 LDO 使用 NPN 作为它的传递设备,其运行模式与正输出 LDO 的 PNP设备类似。

工作原理

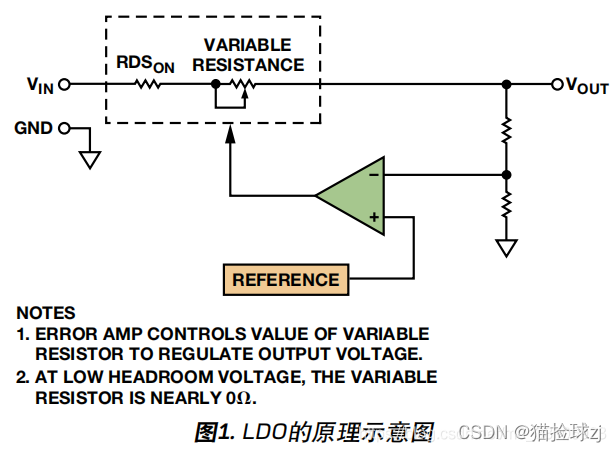

LDO=low dropout regulator,低压差+线性+稳压器。

低压差: 输出压降比较低,例如输入3.3V,输出可以达到3.2V。
线性: LDO内部的MOS管工作于线性电阻。
稳压器: 说明了LDO的用途是用来给电源稳压。

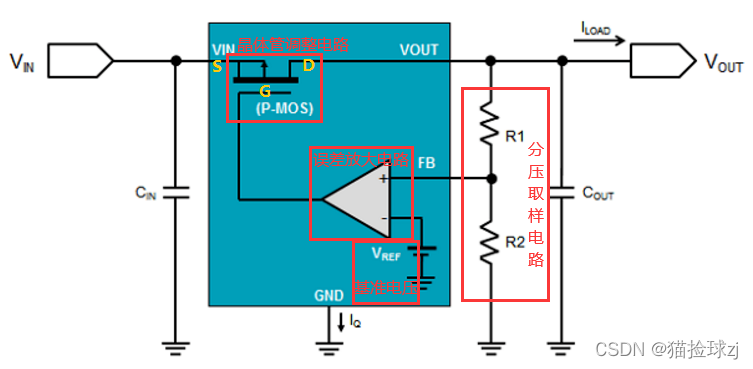

1、内部结构

以PMOS LDO为例:
在这里插入图片描述
LDO内部基本都是由4大部件构成,分别是分压取样电路、基准电压、误差放大电路和晶体管调整电路。

分压取样电路: 通过电阻R1和R2对输出电压进行采集;
基准电压: 通过bandgap(带隙电压基准)产生的,目的是为了温度变化对基准的影响小;
误差放大电路: 将采集的电压输入到比较器反向输入端,与正向输入端的基准电压(也就是期望输出的电压)进行比较,再将比较结果进行放大;
晶体管调整电路: 把这个放大后的信号输出到晶体管的控制极(也就是PMOS管的栅极或者PNP型三极管的基极),从而这个放大后的信号(电流)就可以控制晶体管的导通电压了,这就是一个负反馈调节回路。

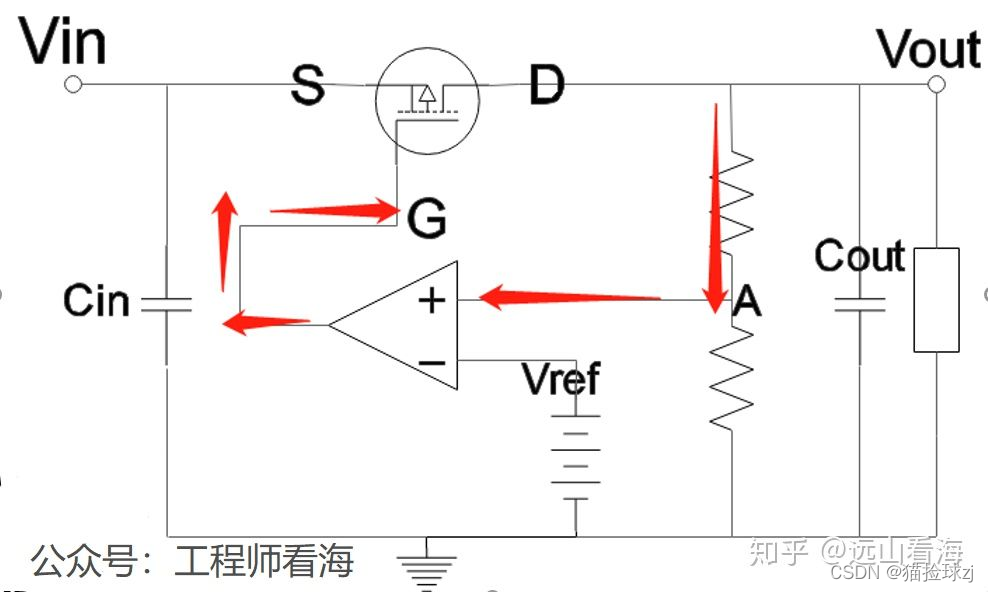

2、负反馈流程

以PMOS LDO为例:
在这里插入图片描述

A、反馈回路

当输出电压Vout由于负载变化或其他原因电压下降时,两个串联分压电阻两端的电压也会下降,进而A点电压下降,A点的电位和基准电压VREF
电位相比较,误差放大器会减小它的输出,使得PMOS管G极电压下降,PMOS管VS 电压不变,进而使得∣ VGS∣的压差增加(我们用Vgs和Vds的绝对值描述PMOS更直观),ISD会增加,输出电流Iout增加就会使得输出电压Vout上升,完成一次反馈控制,使得Vout 又回到正常电位。
过程如下:Vout↓ —> VA↓ —> VG↓—> Iout↑ —> Vout
当输出电压Vout增大时,A点电压VA 增大,放大器输出电压增加,PMOS管的G极电压VG增大,∣ VGS∣减小,PMOS的输出电流ISD减小,输出电压Vout减小。
过程如下:Vout↑ —> VA↑ —> VG↑ — I>out↓ —> Vout

B、PMOS驱动的反馈

上面的描述中有两个地方格外介绍下,其一是,当VA小于VREF时,G点的电位就会减小,通俗点理解,运算放大器总是倾向于使得正(+)负(-)输入端的电压相等,因此,当VA小于VREF时,运放就会减小输出。

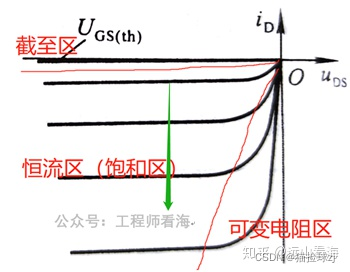

另一点是,G电位下降后为什么Iout就上升呢?这就涉及到PMOS工作状态,下图是PMOS的输出特性曲线,或者叫做伏安特性曲线,是PMOS本身的一个特性,根据G、D、S电压不同,MOS会工作在不同的区域,即可变电阻区,饱和区(恒流区),截至区。LDO中的MOS是工作在恒流区的。

顺着下图绿色箭头指示方向|VGS|逐渐上升,ID 跟着|VGS|上升而上升,而这段区域内不管VDS怎么变换ID基本不变,换句话说,恒流区内,ID只受|VGS|控制,因此基于MOS的放大器有时也被叫做跨导放大器。这就是PMOS LDO工作原理的核心部分。
在这里插入图片描述
LDO工作原理就一句话:通过运放调节P-MOS的输出。

主要参数

1、输入输出压差(Dropout Voltage):

对于LDO来说,输入电压是高于输出电压的,但是两者压差一般都是很小,LDO的输入电流几乎等于输出电流,因此压差越大,效率越低(本身吃掉了很多能量电流×晶体管压降),压差越小,LDO电压转换效率越高以及能量损耗越小。

压差VDROPOUT是指输入电压进一步下降而造成 LDO 不再能进行调节时的输入至输出电压差。在压差区域内,调整元件作用类似于电阻,阻值等于漏极至源极导通电阻RDSON
差用RDSON和负载电流表示为:
VDROPOUT = ILOAD×RDSON
在这里插入图片描述

2、电源抑制比(PSRR):

LDO的 PSRR数据是用来量化LDO对不同频率的输入电源纹波的抑制能力的,它反映了LDO不受噪声和电压波动、保持输出电压稳定的能力。在特定频段内,PSRR越大越好。

100K到1MHz内的PSRR非常重要,这个是DCDC的噪声频率范围,LDO经常作为DCDC的下一级,要有能力滤除来自DCDC的大量噪声。

在ADC,DAC,Camera的AVDD供电上,我们要选择PSRR大于80dB(@100Hz)的LDO。LDO的环路控制往往是确定电源抑制性能的主要因素,同时大容量,低ESR的电容对电源一直也非常有用,建议选择陶瓷电容。

PSRR与频率有关,LDO的规格书一般会给出几个频点的PSRR值。
在这里插入图片描述

3、噪声(Noise):

不同于PSRR,噪声是指LDO自身产生的噪声信号,低噪声的LDO稳压芯片可以很好的降低LDO产生的额外噪声,输出的电压更纯净,噪声一般计算出的值是有效值(rms),也可以用peak to peak来分析。

如下是某LDO的噪声水平,通常在uV级别。
在这里插入图片描述
LDO输出噪声的另一种表示方式是噪声频谱密度。只有高精度,低噪声电路上才需要关注这个参数。

4、静态电流(Iq):

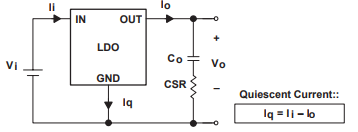

静态电流(Quiescent Current)是外部负载电流为0时,LDO内部电路供电所需的电流。内部电路包括带隙基准电压源、误差放大器、输出分压器以及过流和过温检测电路。这个电流经过从LDO的GND流出。
在这里插入图片描述
在一些电池供电低功耗场景下,要考虑LDO本身自身消耗的静态电流。休眠阶段的电源消耗成为影响电池寿命的关键因素。要想最大限度地降低睡眠期间的功率消耗,选择具有极低静态电流的器件就是必须的。**一般LDO芯片的静态电流的大小与芯片的其他性能成反关系,如低噪声,高电源电压抑制比,动态性能好的LDO静态电流都偏大一些。**低IQ的LDO做的好的话<100nA。

应用电路

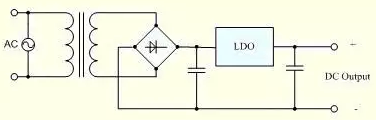

ACDC电路

最常见的AC/DC电源,交流电源电压经变压器后,变换成所需要的电压,该电压经整流后变为直流电压。
在该电路中,低压差线性稳压器的作用是:在交流电源电压或负载变化时稳定输出电压,抑制纹波电压,消除电源产生的交流噪声。
在这里插入图片描述

蓄电池电路

各种蓄电池的工作电压都在一定范围内变化,为了保证蓄电池组输出恒定电压,通常都应当在电池组输出端接入低压差线性稳压器。
低压差线性稳压器的功率较低,因此可以延长蓄电池的使用寿命,同时,由于低压差线性稳压器的输出电压与输入电压接近,因此在蓄电池接近放电完毕时,仍可保证输出电压稳定。
在这里插入图片描述

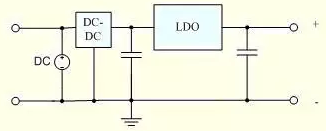

开关性稳压电源电路

众所周知,开关性稳压电源的效率很高,但输出纹波电压较高,噪声较大,电压调整率等性能也较差,特别是对模拟电路供电时,将产生较大的影响。
在开关性稳压器输出端接入低压差线性稳压器,就可以实现有源滤波,而且也可大大提高输出电压的稳压精度,同时电源系统的效率也不会明显降低。
在这里插入图片描述

共电池电路

在某些应用中,比如无线电通信设备通常只有一足电池供电,但各部分电路常常采用互相隔离的不同电压,因此必须由多只稳压器供电。
为了节省共电池的电量,通常设备不工作时,都希望低压差线性稳压器工作于睡眠状态,为此,要求线性稳压器具有使能控制端。
有单组蓄电池供电的多路输出且具有通断控制功能的供电系统。
在这里插入图片描述

附加功能

通/断控制功能,允许使用机械开关、门电路或单片机来关断LDO的输出,使之进入低功耗的待机模式(亦称备用模式)。

输入电压反极性保护功能用来防止当输入电压极性接反时损坏LDO。

故障标记输出功能,当输出电压(或输入电压)低于规定阈值电压时,LDO能输出故障标记信号,微处理器在接收到此信号后,可及时完成数据存储等项工作。

瞬变电压保护功能,将LDO用于汽车电子设备时,需要对负载的瞬态变化(如突然卸载)进行保护,一旦输出端出现瞬变电压,立即将输出关断,等瞬变电压过去之后,又迅速恢复正常工作。

跟踪能力某些多路输出式LDO需要具有跟踪能力,其中一路或几路辅助输出电压能自动跟踪主输出电压的变化,并及时调整自己的输出电压值,以减小各路输出之间的相对变化量。

排序,所谓排序,就是在多个稳压电源构成的电源系统中,使每个稳压电源的输出都能按照规定的顺序接通或关断。

选取原则

电压类型:确定电路需要的电压类型是正电压还是负电压。正电压的器件较多,负电压的器件可以考虑LM2991(较多大公司使用)。

输入电压:稳压器输入端可以输入的电压范围(注意输入电压需要降额80%考虑)。

输出电压:稳压器输出端的输出电压值,不要选有ADJ功能的,这样节省器件,降低干扰。

输出电流:稳压器输出端的最大输出电流值(至少留25%裕量)。

压差:确定压差是否合适,一定要查看规格书上,对应最大电流的最小压差要求。

封装:单板PCB、结构尺寸和生产线对封装形式的要求。

线性调整率:稳压器输入变化对输出的影响,即在负载一定的情况下,输出电压变化量和输入电压变化量之比。线性调整率越小越好。

负载调整率:是指在给定负载变化下的输出电压的变化,这里的负载变化通常是从无负载到满负载。负载调整率越小越好。

电源纹波抑制比(PSRR):表示稳压器抑制由输入电压造成的输出电压波动的能力。线性调整率只有在直流电时才需要考虑,但是电源抑制比必须在宽频率范围上考虑。PSRR是一个用来描述输出信号受电源影响的参量,PSRR越大,输出信号受到电源的影响越小。如果用在低噪声场合,一定要选择高PSRR(80dB以上)的LDO,建议在80dB以上。

瞬态响应:表示负载电流突变时引起的输出电压的最大变化,它是输出电容及其等效串联电阻和旁路电容的函数。其中输出电容的作用是提高负载瞬态响应的能力,也起到了高频旁路的作用。

静态电流(Iq):又叫接地电流,是通路元件的偏流和驱动电流的组合,通常保持尽可能低的水平。静态电流越大,稳压器的效率越低。如果是电池供电,对续航要求很高,一定要选择Iq低的LDO。

最大耗散功率:为了确保LDO节点温度不至于过高而损坏,LDO都必须计算最大耗散功率。LDO的实际耗散功耗要小于最大耗散功率,否则可能损坏LDO芯片。

输出电容以及ESR值:如果器件对输出电容以及ESR有特殊要求,考虑公司现有器件是否满足要求(几乎每一家的LDO,CIN和COUT都要求1uF以上,ESR越低越好,最好小于100mΩ,但也不能太小,低于几个mΩ也可能使LDO工作不稳定)。

LDO和DCDC区别

LDO外围器件少,电路简单,成本低,通常只需要一两个旁路电容;
DC-DC外围器件多,电路复杂,成本高;

LDO负载响应快,输出纹波小;
DC-DC负载响应比LDO慢,输出纹波大;

LDO效率低,输入输出压差不能太大;
DC-DC效率高,输入电压范围宽泛;

LDO只能降压;
DC-DC支持降压和升压;

LDO和DC-DC的静态电流都小,根据具体的芯片来看;
LDO输出电流有限,最高可能就几A,且达到最高输出和输入输出电压都有关系;
DC-DC输出电流高,功率大;

LDO噪声小;
DC-DC开关噪声大,为了提高开关DC-DC的精度,很多应用会在DC-DC后端接LDO;

LDO分为可调和固定型;
DC-DC一般都是可调型,通过FB反馈电阻调节;
