整车七自由度主动悬架模型基于simulik搭建的整车七自由度主动悬架模型

整车七自由度主动悬架模型

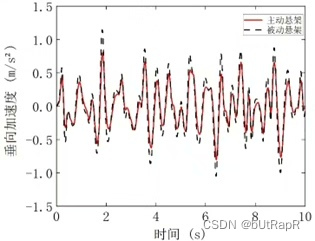

基于simulik搭建的整车七自由度主动悬架模型,采用模糊PID控制策略,以悬架主动力输入为四轮随机路面,输出为平顺性评价指标垂向加速度等,悬架主动力为控制量,车身垂向速度为控制目标。
内容包括模型源文件,参考文献。

整车七自由度主动悬架模型

在汽车制造领域,悬架系统的设计和控制是至关重要的。一个有效的悬架系统可以提供良好的平顺性和稳定性,为乘坐者带来舒适的驾乘体验。为了改善汽车悬架系统的性能,研究人员提出了各种各样的解决方案,并广泛应用于各种汽车模型中。

本文介绍了一种基于Simulink的整车七自由度主动悬架模型。该模型采用了模糊PID控制策略,以悬架主动力输入为四轮随机路面,输出为平顺性评价指标垂向加速度等。其中,悬架主动力作为控制量,车身垂向速度作为控制目标。

首先,我们需要了解什么是整车七自由度主动悬架模型。整车七自由度主动悬架模型是模拟汽车悬架系统运动的数学模型。七自由度代表汽车在运动过程中的七个自由度,包括纵向、横向、垂向运动和横摆、俯仰、侧倾姿态。通过建立这样一个模型,我们可以根据输入的悬架力和路面信息来预测汽车的运动和响应。

在本文中,我们采用了模糊PID控制策略来控制整车七自由度主动悬架模型。模糊PID控制是一种有效的控制策略,它基于模糊逻辑和PID控制的结合。通过使用模糊逻辑来处理模糊信息,我们可以根据实际情况对控制器进行调整,以获得更好的控制性能。

在我们的模型中,悬架主动力作为控制量,它可以根据车辆的运动状态和路面信息来调整。同时,我们将车身垂向速度作为控制目标,以实现平顺性的改善。通过不断调整悬架主动力,我们可以使车身垂向速度尽可能地接近目标值,从而提高悬架系统的平顺性。

为了验证我们的模型和控制策略的有效性,我们进行了一系列的仿真实验。通过在Simulink中导入我们的模型源文件,并模拟各种路面条件和悬架主动力输入,我们可以得到悬架系统的响应和性能指标。通过对比仿真结果和实际测试数据,我们可以评估我们的模型和控制策略在改善平顺性方面的效果。

此外,为了更好地理解整车七自由度主动悬架模型的设计和控制,我们还提供了一些参考文献。这些参考文献包括了一些相关的研究论文和技术资料,可以帮助读者深入了解该领域的最新进展和应用。我们希望这些参考文献对读者的研究和学习有所帮助。

最后,我们需要明确指出,本文提供的整车七自由度主动悬架模型和参考文献是免费提供的。我们希望通过分享这些资源,促进汽车悬架系统领域的研究和发展。

综上所述,本文介绍了一种基于Simulink的整车七自由度主动悬架模型。通过采用模糊PID控制策略,我们可以根据实际情况对悬架系统进行调整,以实现更好的平顺性。通过进行仿真实验,并提供相关参考文献,我们希望促进整车悬架系统领域的研究和发展。

相关代码,程序地址:http://imgcs.cn/lanzoun/714252749815.html


### Carsim 中液压悬架模拟设置 在 Carsim 软件环境中配置和调试液压悬架系统涉及多个方面,包括参数设定、模型验证以及常见问题的处理。 #### 参数设定 为了准确建模液压悬架的行为,需要考虑以下几个关键因素: - **悬架刚度与阻尼系数**:这些参数直接影响到车辆行驶过程中的动态响应特性。合理的刚度和阻尼设置能够优化乘坐舒适性和操控稳定性[^3]。 - **液压元件属性**:对于采用电液控制系统(EHB)[^2] 的情况,则需定义相关组件如电机功率、泵流量等性能指标;同时也要指定储油罐容量及其初始压力水平。 - **传感器反馈机制**:现代汽车往往配备多种类型的传感设备用于监测车轮位移、加速度变化等情况。确保所选传感器具有足够的精度范围,并能及时传递信号给控制器以便做出相应调整动作。 ```matlab % 设置悬架刚度和阻尼系数 suspension_stiffness = 1000; % N/m damping_coefficient = 500; % N*s/m % 定义EHB特定参数 motor_power = 1000; % W pump_flow_rate = 0.01; % m³/s initial_pressure = 7e6; % Pa (约等于7 bar) % 配置传感器灵敏度 sensor_resolution = 0.001; % mm update_frequency = 100; % Hz ``` #### 模型验证 完成初步搭建之后,应当利用实验数据或者已知工况下的理论计算结果来进行对比检验。这一步骤有助于确认当前建立起来的虚拟样机是否真实反映了实际物理现象的发生规律。如果发现偏差较大,则可能需要重新审视输入条件的选择或是算法逻辑的设计合理性。 #### 常见问题及解决方案 当遇到具体技术难题时,可以参照如下建议采取措施加以克服: - 如果观察到仿真过程中存在异常振动或不稳定趋势,可能是由于选定的弹簧常数过高所致。适当降低该数值或将阻尼比例增大一些通常会有助于缓解此类状况。 - 对于那些难以达到预期平稳效果的情形而言,检查是否有遗漏重要环节比如地面激励源描述不充分等问题也十分必要。另外还需注意核实所有参与运算的数据单位一致性以免引起误解误判。 - 当涉及到复杂路况条件下多轴联动效应的研究课题时,引入更精细的时间步长划分策略或许会带来意想不到的好转局面。
