Vector CANoe 以太网通信配置流程

新建CANoe工程

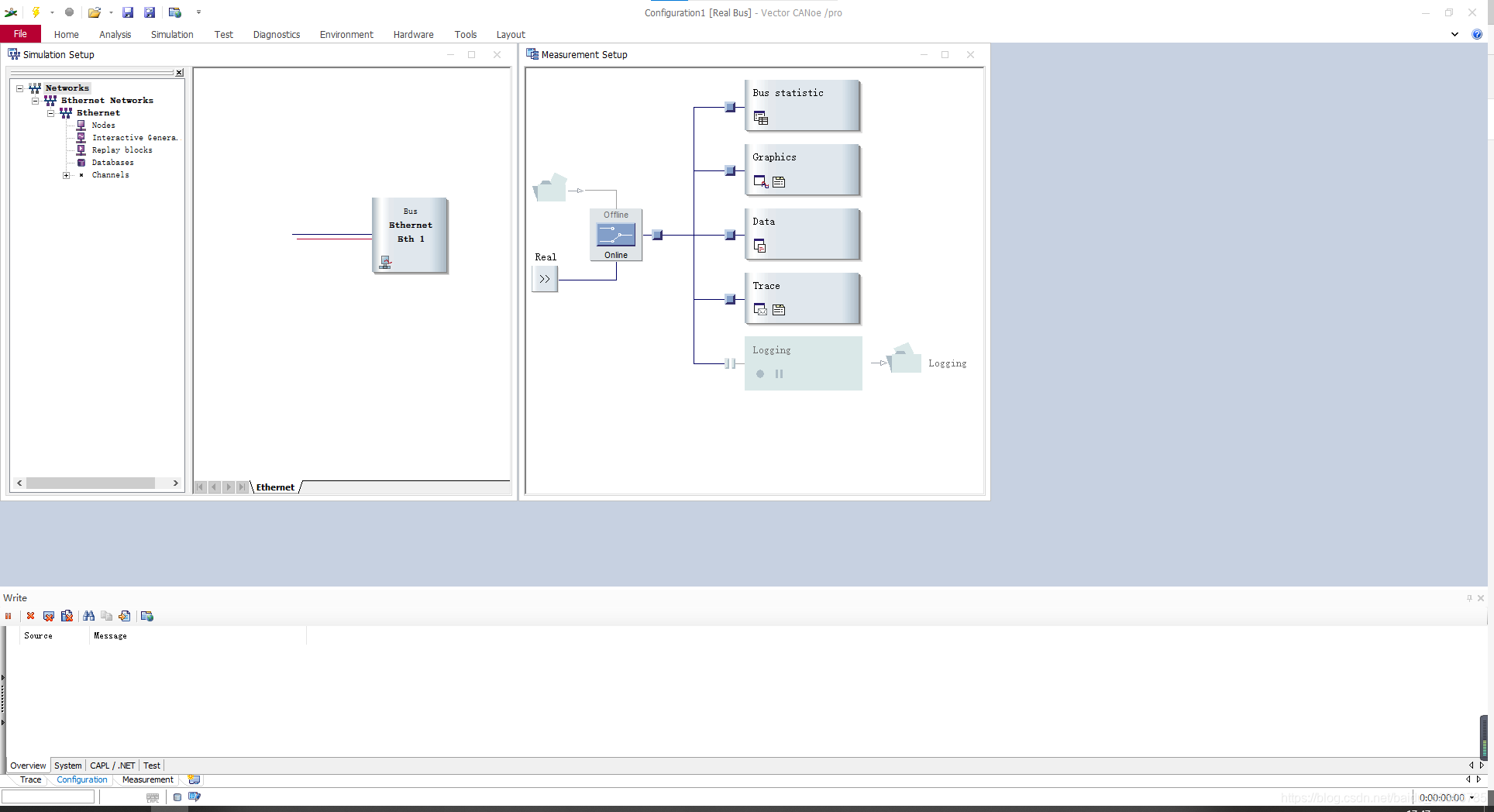

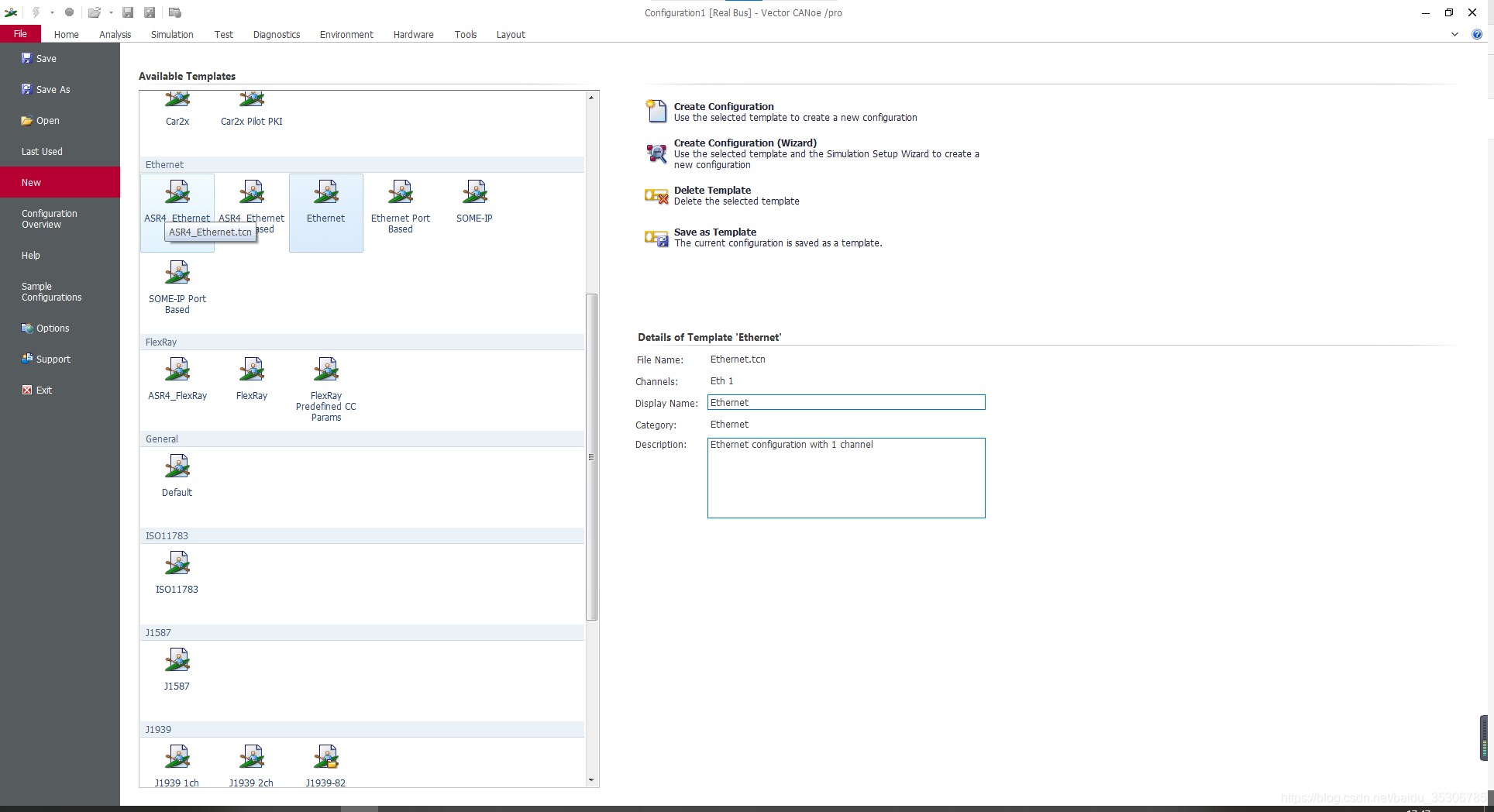

新建一个普通Demon（ETH工程）

配置Vector Channel

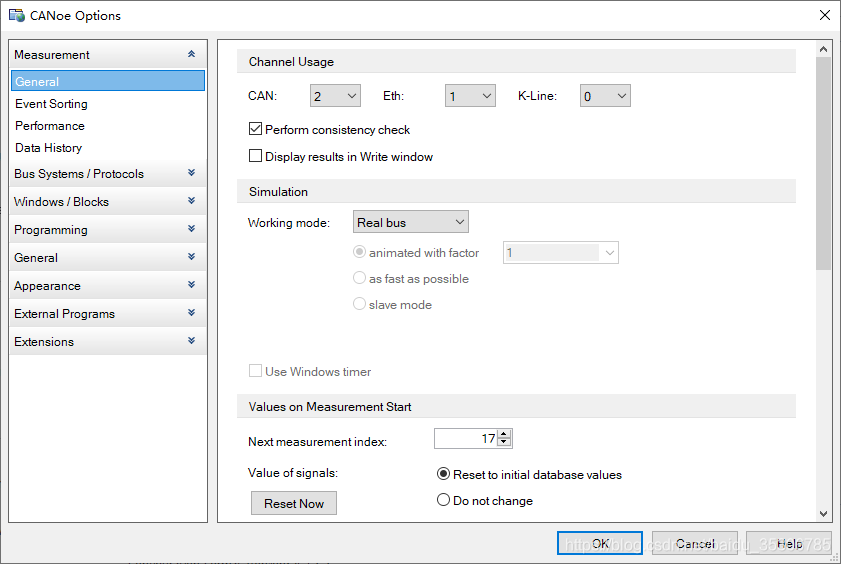

在Option中配置1路以太网（其余无所谓）

配置HardWare

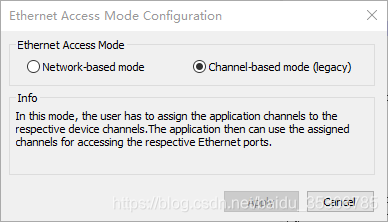

在AccessMode中，VN56x0设备使用Channel-Base Mode（新驱动中体现，旧驱动则默认为Channel-Base Mode）

在Device Configuration中使用Direct Connection模式
具体的Channel模式（Master/Slave）则视DUT而定

配置IP/Stack

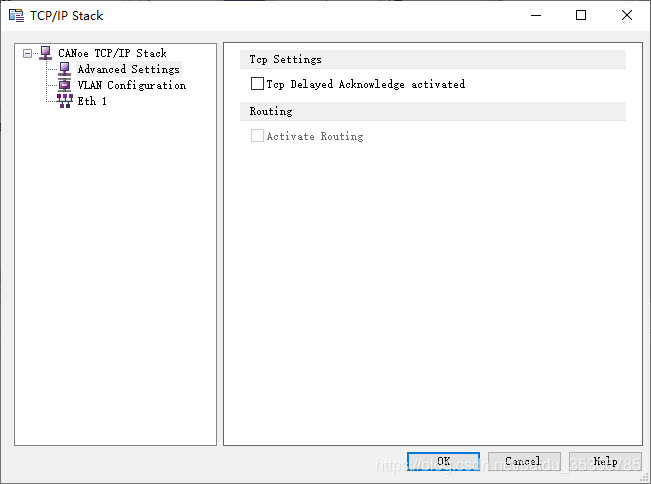

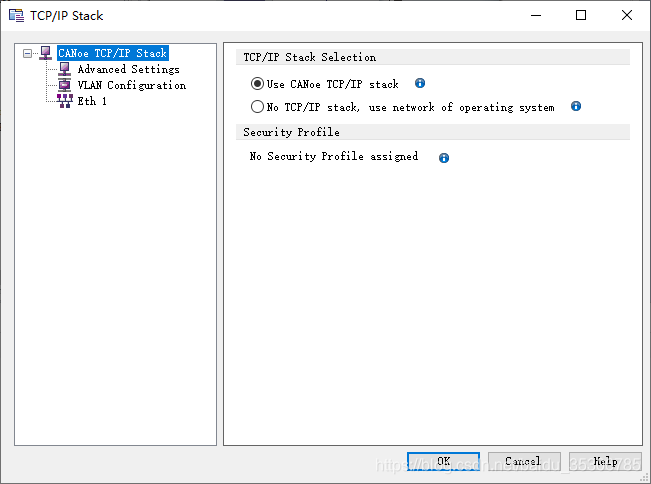

在Simulation中配置V56x0的TCP/IP工作信息

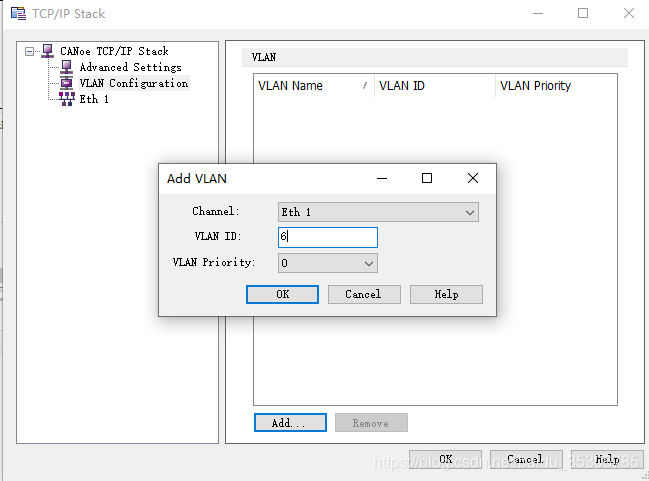

配置8021 Vlan信息

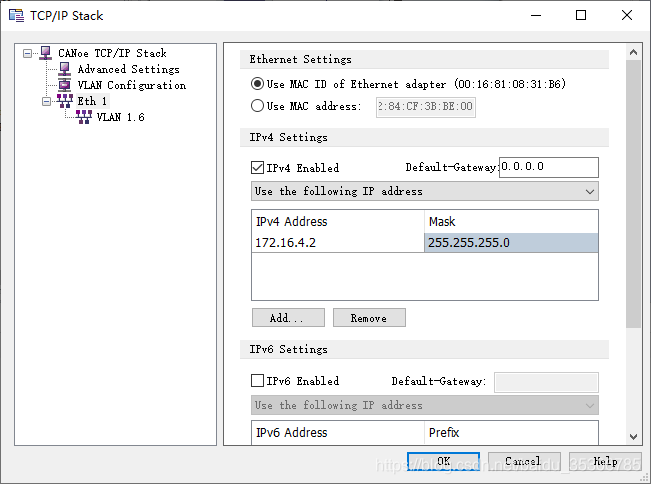

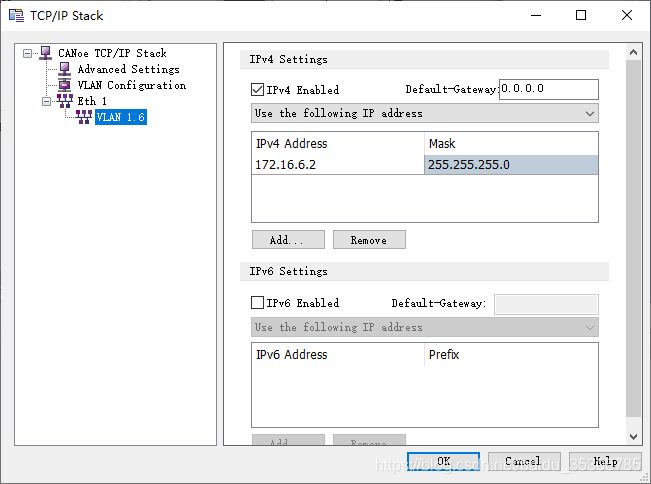

配置TCP/IP信息
需要注意的是如果控制器支持普通多路信息则需要分别配置IP信息（如下图）
普通信息

带Vlan的信息

编写仿真脚本

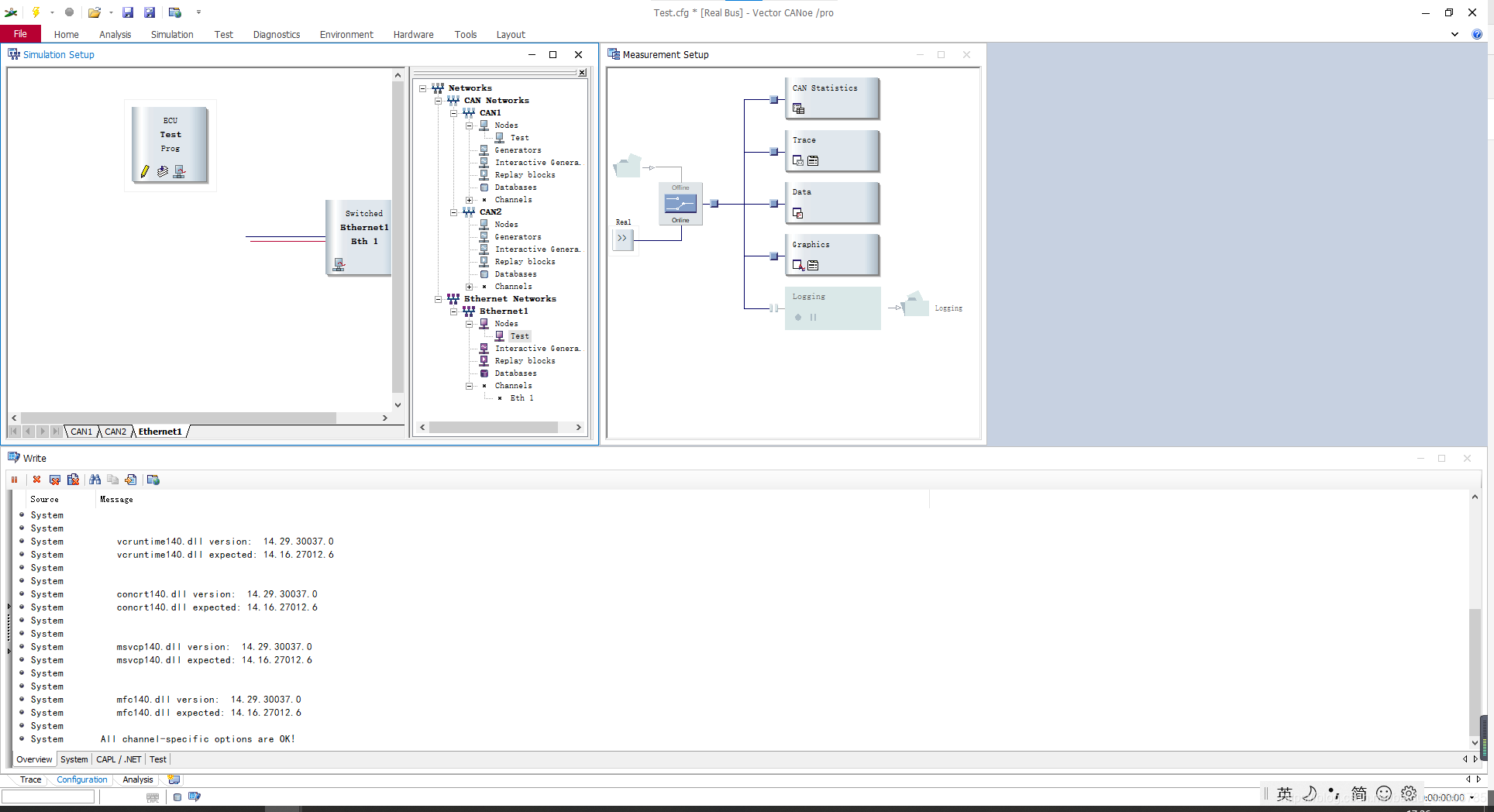

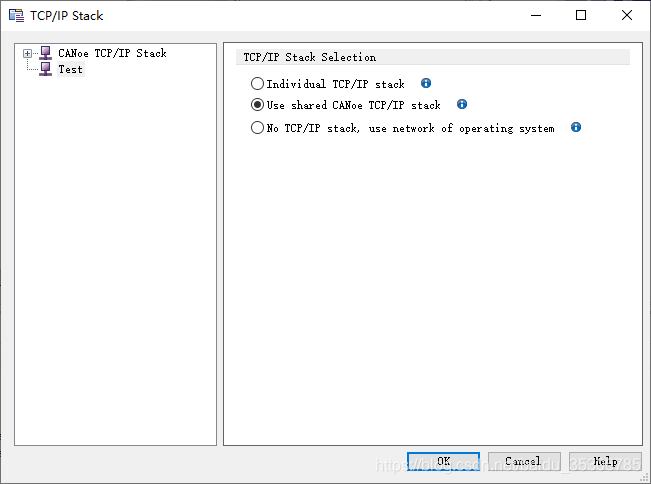

新建CAPL节点后需要单独配置其IP/Stack属性，具体方式为沿用CANoe硬件设置即可


以一个TCP握手为例，代码如下

// An highlighted block
on key 'i'
{

	dword gClientSocket;       // The client socket
	IP_Endpoint localEndpoint;
	IP_Endpoint remoteEndpoint;
	char IPV4_DesADD[16]= "172.16.6.4";
	dword Port_Des=51001;

	/**************配置信息******************/
	remoteEndpoint.ParseEndpointFromString( IPV4_DesADD );
	remoteEndpoint.PortNumber = Port_Des;//@sysvar::ChatClient1::ServerPortNumber;
	localEndpoint = IP_Endpoint(172.16.6.2:0);

	/**************开启本地Socket端口******************/
	gClientSocket = TcpOpen( localEndpoint );

	/**************开始连接******************/
	TcpConnect( gClientSocket, remoteEndpoint );


}

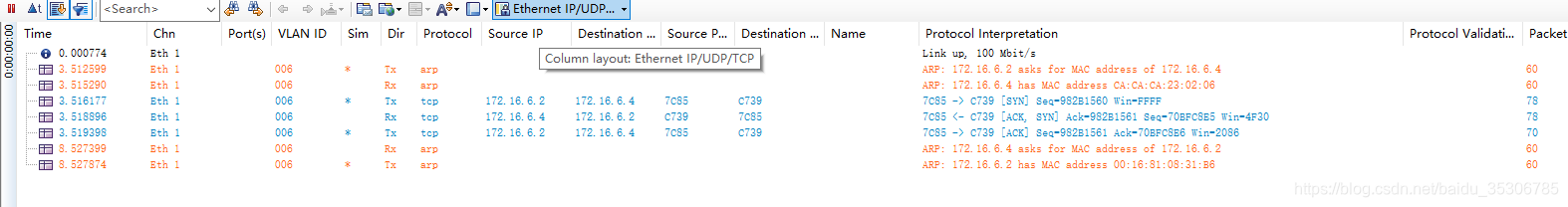

测试结果
