6-2 某半导体存储器容量为16Kx8位，可选RAM芯片容量为4Kx4/片。地址总线A15~A0（低），双向数据线D7~D0（低），由R/W线控制读/写。请设计并画出该存储器的逻辑图，注明地址分配..

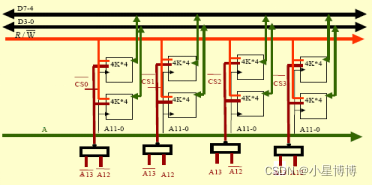

6-2 某半导体存储器容量为16Kx8位，可选RAM芯片容量为4Kx4/片。地址总线A15~A0（低），双向数据线D7~D0（低），由R/W线控制读/写。请设计并画出该存储器的逻辑图，注明地址分配、片选逻辑式及片选信号极性。（备注：上划线无法实现，此处所有的下划线表示上划线）

解析：2的10次方为1k,2的11次方为2k，2的12次方为4k，每加一次方，则容量翻2倍

RAM芯片容量为4Kx4/片，存储器容量 为8位，所以需要2片4Kx4/片的RAM组成一组

地址分配与片选逻辑对照表

芯片容量	芯片地址	片选信号	片选逻辑
4kx4 2片	A11~A0	CS0	A13A12
4kx4 2片	A11~A0	CS1	A13A12
4kx4 2片	A11~A0	CS2	A13A12
4kx4 2片	A11~A0	CS3	A13A12

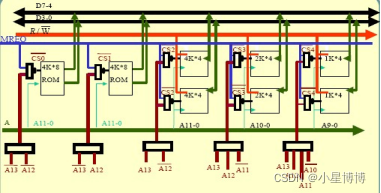

6-3 某半导体存储量容量为15Kx8位，其中固话区8Kx8位，可选EPROM芯片为4Kx8/片，随机读写区7Kx8位，可选SRAM芯片有4Kx4/片、2Kx4/片、1Kx4/片；地址总线为D15~D0（低），双向地址总线D7~D0（低），由R/W线控制读写，MREQ为低电平时允许存储器工作。设计逻辑图。

由题目可知：（2的10次方等于1k）4=2的2次方，所以4k=2的12次方，所以固话区芯片地址是从A0~D11，12条线；

SRAM芯片有4K,2K,1K加起来刚好有7K

4K=2的12次方（芯片地址A0~A11）

2K=2的11次方（芯片地址A0~A10）

1K=2的10次方（芯片地址A0~A9）

地址分配及与片选逻辑对照表

芯片容量	芯片地址	片选信号	片选逻辑
4Kx8/1片	A0~A11	CS0	A13A12(00)
4Kx8/1片	A0~A11	CS1	A13A12(01)
4Kx4/2片（组成8位）	A0~A11	CS2	A13A12(10)
2Kx4/2片（组成8位）	A0~A10	CS3	A13A12A11(110)
1Kx4/2片（组成8位）	A0~A9	CS4	A13A12A11A10(1110)
