【现学现用】matplotlib画图(plt与ax的关系add_subplot与subplots等)

学习python画图是必需掌握的技能，不能每当画图便寻求搜索引擎的帮助，还是自己梳理一遍吧！本篇文章还是围绕如何快速应用而展开，当然也要知晓一些所以然。

1 疑惑

1.1 plt还是ax

看了许多书本中的画图示例，有直接在plt上画的，也有用ax画的，这两者究竟是什么，又有哪些区别呢。

从下面这一行代码进行解读：

fig,ax=plt.subplots()

• 什么是fig?

在任何绘图之前，我们需要一个Figure对象，至少要有这一层才可以画。.plt 对应的就是最高层 scripting layer。这就是为什么它简单上手，但要调细节就不灵了。即：

fig=plt.figure()

• 什么是ax，axes？

axis 指的就是 x 坐标轴，y 坐标轴等，代表的是一根坐标轴。而 axes 在英文里是 axis 的复数形式，也就是说，axes 代表的其实是 figure 当中的一套坐标轴。之所以说一套而不是两个坐标轴，是因为如果你画三维的图，axes 就代表 3 根坐标轴了。所以，在一个 figure 当中，每添加一次 subplot ，其实就是添加了一套坐标轴，也就是添加了一个 axes，放在二维坐标里就是你添加了两根坐标轴，分别是 x 轴和 y 轴。

ax.plot 是在 artist layer 上操作。基本上可以实现任何细节的调试。

[以上源自第一个参考链接的评论区]

ax=fig.add_subplot(1,1,1) # 前两个参数代表子图的行数和列数,第三个参数表示代表第1个子图

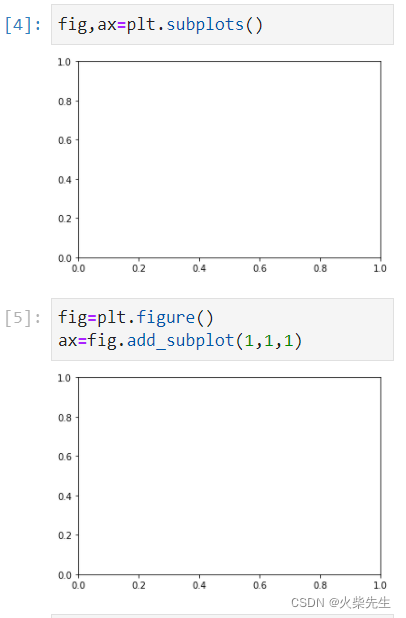

以上便是对fig,ax=plt.subplots()的详细分解。

2 add_subplot()与subplots()

2.1 add_subplot()

这两者的主要区别是前者返回一个对象，后者可以返回一个对象数组即多个对象，具体参见下方示例。

• add_subplot(nrows, ncols, index)

通过自己创建的几个示例，大致搞懂了add_subplot()，相当于在我们创建的figure画布上通过添加ax堆叠。

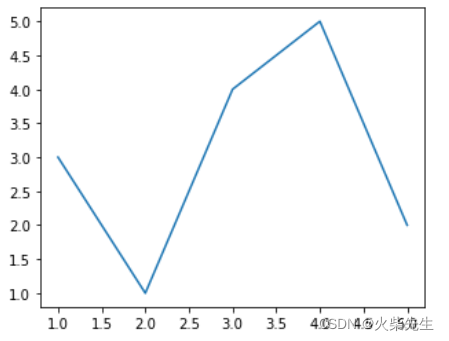

示例1:创建折线图

在（5，4）大小的画布上画折线图，只添加一个ax的情形

x=[1,2,3,4,5]
y=[3,1,4,5,2]
fig=plt.figure(figsize=(5,4))
ax=fig.add_subplot(1,1,1)
ax.plot(x,y)
plt.show()

示例2：两张图表情形

x1=[1,2,3,4,5]
y1=[3,1,
