实验报告正文

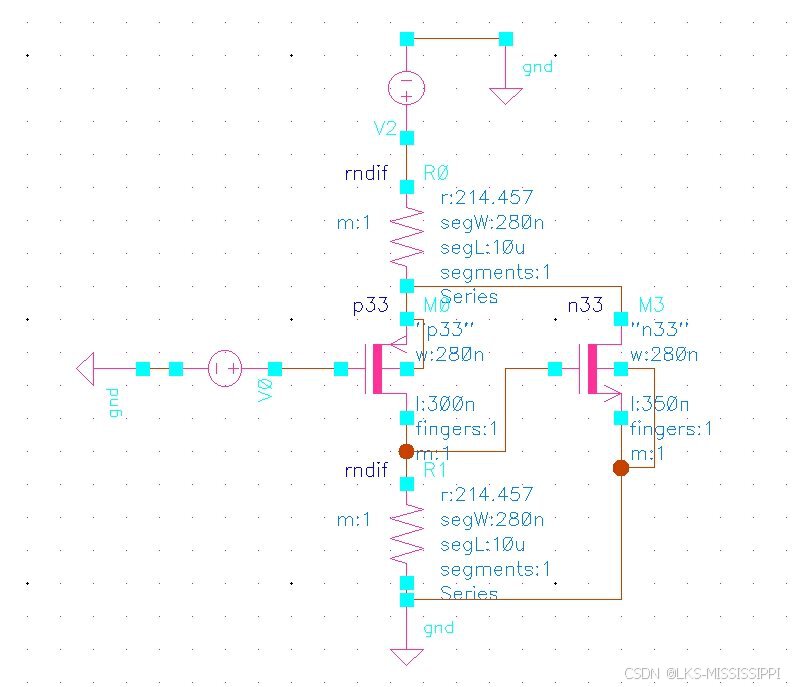

  • 实验方案（电路图和简要文字描述）

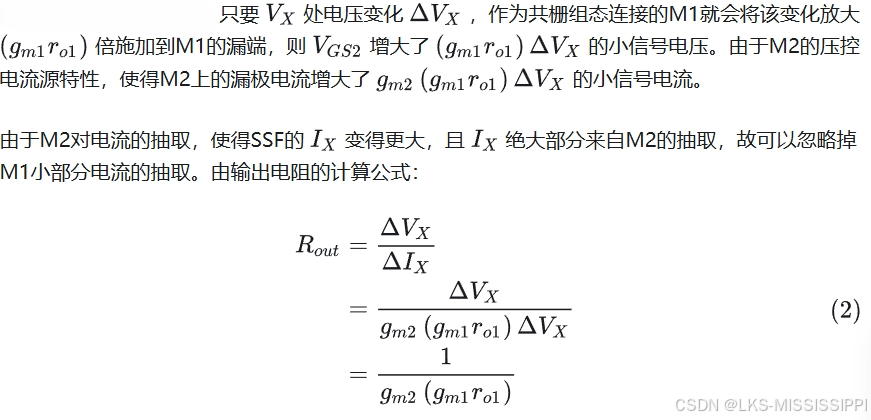

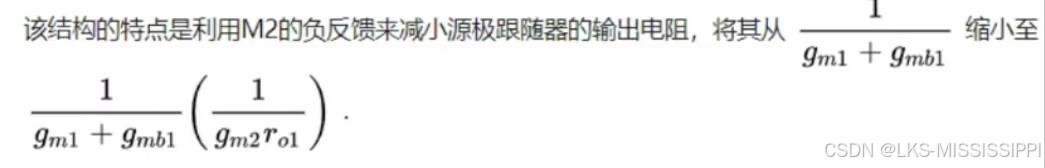

超级source follower（SSF）是一种模拟集成电路设计，旨在提高传统source follower的性能。它通常通过增加负反馈来减小输出电阻，从而提供更好的驱动能力和稳定性。SSF的设计可以显著提高电路的输出阻抗，减少失真，并提高整体性能。

  • 实验仿真过程（必要的仿真图片和文字说明）

先设初始值

Vdd=3.3v   vin=2V  R1=R2=200欧姆

w/l=2

等到如图仿真图

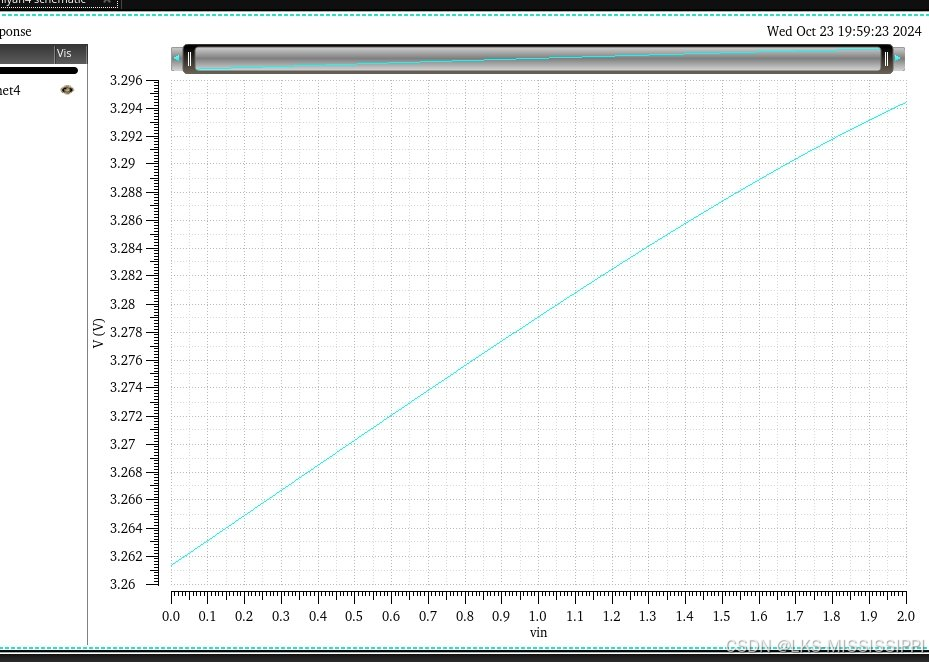

输出电压变化图

M2电流变换图

可知当输出电压大于0.8v时，M1 ,M2处于饱和状况

  • 结果分析
