Triggered：触发执行，可选择在触发信号的上升，下降沿，或双边触发。但只会在触发时刻，执行一次子系统；

子系统的任务就是让输出=输入，执行完成后，输出一直保持当前数值，直到下次触发信号来临，再次执行子系统。

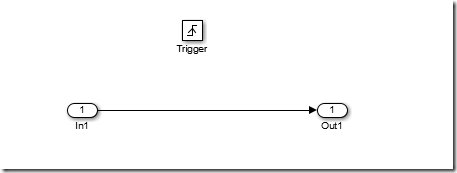

1，以下是一个直通系统的触发子系统结构，其中期初信号的属性中可以选择触发条件。

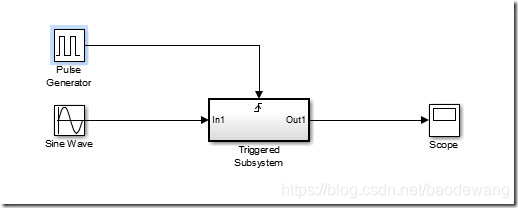

2，搭建仿真模型

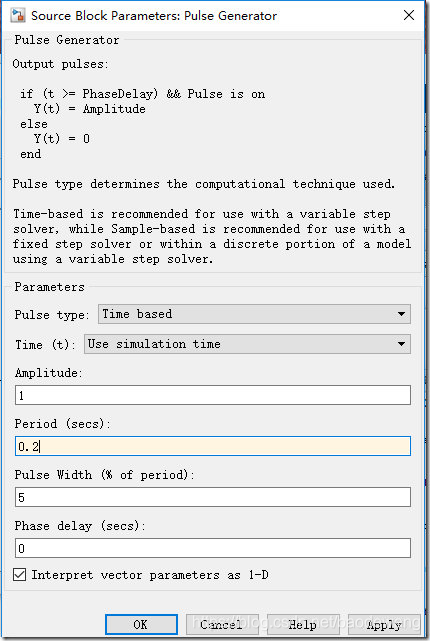

3，配置脉冲发生器模块的参数，用于触发信号的注入。

4，仿真，观察波形中的正弦跟随
