【PCIE707】MPSOC（ZU9EG/ZU15EG）PCIE架构高性能数据预处理 FMC载板设计资料

板卡概述

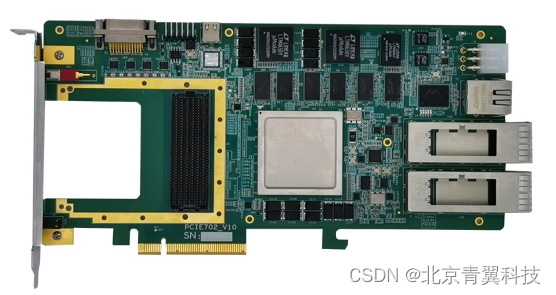

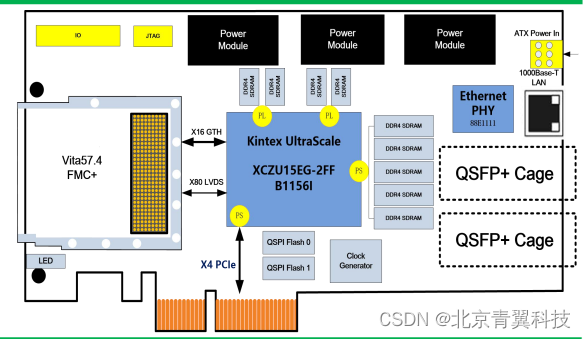

PCIE707 是一款基于 PCIE 总线架构的高性能数据预处理 FMC载板，板卡具有 1 个 FMC+（HPC）接口，1 路 PCIe x4 主机接口、 1 个 RJ45 千兆以太网口、2 个 QSFP+ 40G 光纤接口。板卡采用 Xilinx 的高性能 UltraScale+ MPSOC 系列 FPGA 作为实时处理器，实现 FMC 接口数据的采集、处理、以及设备间互联传输。PS 端外挂 1 组 72 位 DDR4 SDRAM 大容量缓存，PS 端外挂 2 组 32 位的 DDR4 SDRAM 缓存。 该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于服务器的 数据采集、实时处理、高性能存储平台。可以满足于网络通信、高速 数据交换存储、工业控制、深度学习、AI 智能、云计算、4K 视频传 输处理以及航空航天等应用。

软件支持

 可选集成板级软件开发包（BSP）：

 PS 端底层接口驱动；

 PL 端接口驱动以及底层开发；

 可根据需求提供定制化算法与系统集成：

应用范围

 视频图像处理；

 软件无线电 SDR 平台；

 人工智能

技术指标

 板载 MPSOC 实时处理器：XCZU15EG-2FFVB1156I；

 CPU 与 GPU 性能：

 4x ARM Cortex-A53，1.333GHz；

 双核 Cortex-R5，533MHz；

 GPU：Mali-400 MP2；

 PS 端接口与性能：

 PS 端支持 5 片 DDR4 SDRAM，位宽 72 位，速率 2400Mbps；

 PS 端支持 1 路 RJ45 千兆以太网口；

 PS 端支持 1 路 PCIe gen2 x4@5Gbps/lane；

 PS 端支持 1 片 8GB eMMC FLASH 作为系统大容量存储设备；

 PS端支持2片512Mbit QSPI Flash作为FPGA用户数据存储；

 PS 端支持 1 个 Mico SD 卡，支持 SD 和 SPI 模式；

 PS 端支持 1 个 USB OTG 接口；

 PS 端支持 1 路调试 RS232 串口；

 PL 端接口与性能：

 支持 2 组 32 位 DDR4 SDRAM，数据速率 2400Mbps；

 标准 1 个 FMC+（HPC）接口，符合 VITA57.4 规范；

 FMC+支持 x16 GTH@16Gbps/lane 高速串行总线；

 FMC+支持 80 对 LVDS 信号；

 支持 2 路 QSFP+光纤接口；

 其它接口性能：

 1 个标准 ATX +12V 供电插座；

 板载 4 个 LED 指示灯，前面板 2 个 LED 指示灯；

 支持 1 路 RS422 接口；

 物理与电气特征

 板卡尺寸：106 x 207mm；

 板卡供电：5A max@+12V（±5%，不含给子卡供电）；

 散热方式：风冷散热；

 工作温度：-20°~+60°C
