STM32CubeMX生成STM32H7 工程-Middleware（LWIP）等配置（五）

本次更新内容为STM32CubeMX生成STM32H7 工程项目应用中Pinout&Configuration关于Computing、Middleware（LWIP）、Trace and Debug、Power and Thermal部分说明，文中Tips是比较易出错的点，多多关注。欢迎关注本公众“硬件开发不完全攻略”，上传可能中可能有些图片可能分辨率有降低，后台回复“STM32”，获取源文档。

配置主界面

1Pinout&Configuration

1.1System Core

1.2Analog

1.3Timers

1.4Computing

1.4.1CRC

1.4.1.1功能要点

1.4.1.2配置

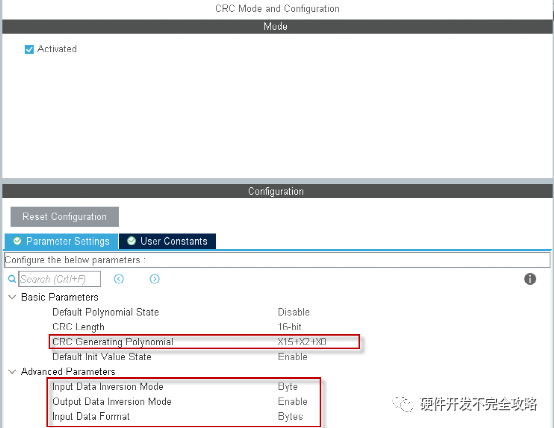

Tips1：生成多项式（Generating Polynomial）要根据实际需要来配置。例如下图中，就是根据MODBUS的CRC16的要求配置的多项式；

Tips2：Input Data Inversion Mode要配置为Byte，Output Data Inversion Mode要使能，Input Data Format要配置为Bytes。这样配置后，与我们软件CRC计算可以兼容，两者结果完全一致。Input/ Output Data Inversion Mode为什么需要，也可以根据CRC的原理计算方法来分析一下。

1.5Middleware

1.5.1LWIP配置

Tips1：使能LWIP组件，必须使能ETH组件，以及CPUDCache。自动生成代码后，如果不想使用DCache，可以手动禁止，也可以正常使用；

Tips2：LWIP版本为2.1.2，是当前LWIP最新的RELEASE版本；

Tips3：LWIP组件已经开放了较多的配置项，但是要想真正了解LWIP，优化内存占用等，还需要仔细分析各个配置项的含义。主要是key options中的相关配置。

1.6Trace and Debug

1.6.1DEBUG

Tips1：目前设计中，DEBUG一般都设计为SWD模式，节省调试接口IO数量和空间；

Tips2：STM32的调试口，可以复用为普通GPIO来使用。

1.7Power and Thermal

1.7.1PWR

1.7.1.1功能要点

1)供电模式：LDO

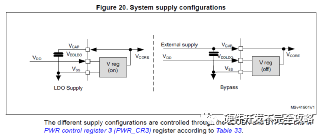

电源设计的是LDO模式。MCU寄存器默认的是LDO模式。

注意：电源模式的配置要与硬件设计对应。

系统默认的是LDO模式。

默认03：VBOR3

2)PVD

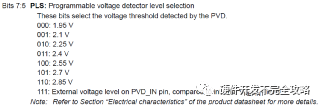

       注意：监视内部电压时，可设置范围是0-6，如果要监视外部电压输入，则要设置为7。使用HAL函数库时需注意。

3)AVD

4)Temperature thresholds

1.7.1.2PVD配置

Tips1：PWR PVD Mode选择basic mode，不直接选择中断模式。但是同时要在NVIC中使能PVD的中断（目的是让自动生成的初始化代码中配置好PVD的中断优先级等）。目的是为防止上电时，CPU开始运行时，PVD电压还未稳定在设置的门槛值以上，此时进入PVD中断，PVD中断中会直接复位系统，导致无法一次上电成功的风险；

Tips2：PVD使用时，建议在初始化中先阻塞等待PVD电压建立，建立后，再配置为中断模式，开启中断。
