vivado FPGA烧录报错

已于 2023-09-18 12:22:11 修改
阅读量1.6w 收藏 60
点赞数 12
分类专栏： FPGA 文章标签： fpga开发 fpga
于 2023-09-18 11:56:15 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bingbang0703/article/details/132968672
版权
文章讲述了在使用Vivado烧录过程中遇到的错误，包括检查Vivado型号、硬件和电路问题（如焊接、JTAG下载速率、引脚电平设置），并给出了排查和解决建议，强调了电路设计的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

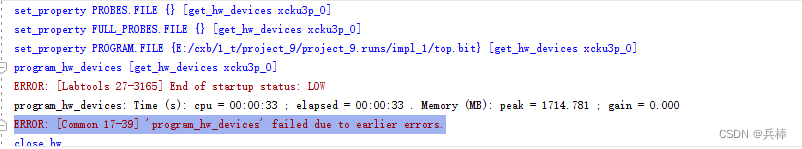

ERROR: [Labtools 27-3165] End of startup status: LOW

ERROR: [Common 17-39] 'program_hw_devices' failed due to earlier errors.

在烧录bit流文件时，出现烧录不进去，报以上的错误。问题情况不分先后顺序，自行测试

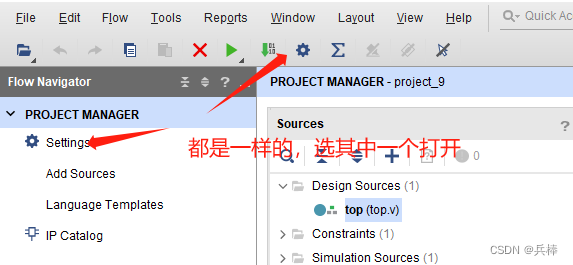

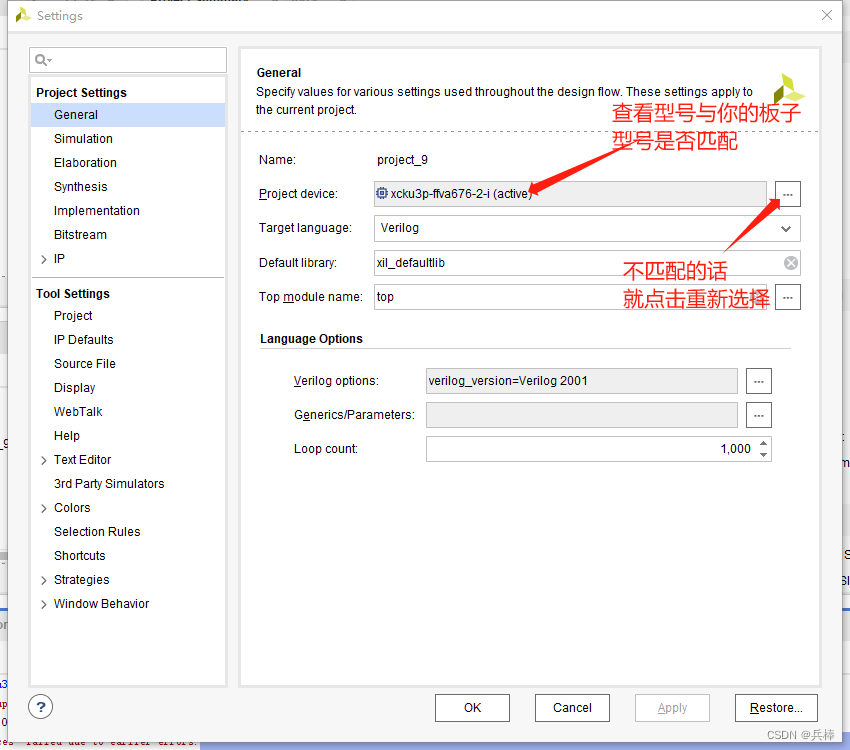

第一种情况：检查vivado型号是否正确

第二种情况：硬件问题或者电路问题

  1. 首先排查焊接问题。
  2. 降低JTAG下载速率。
  3. 重启Vivado/ISE。
  4. 下载器不适配，试试相同属性板子是否能够与下载器适配。
  5. 还有可能芯片部分损毁，换一块片子试试。

第三种情况： 引脚电平问题

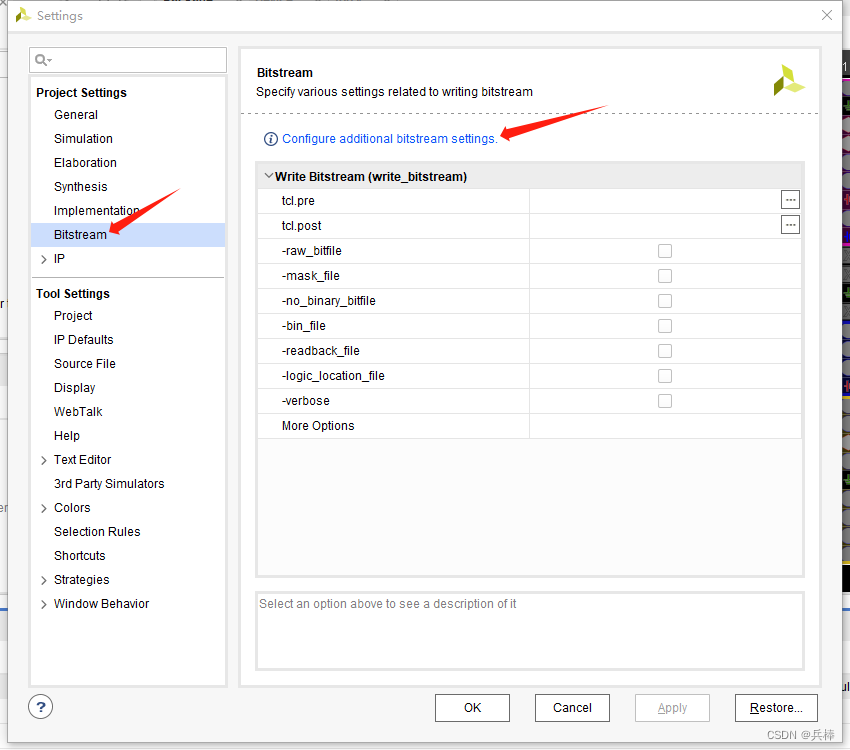

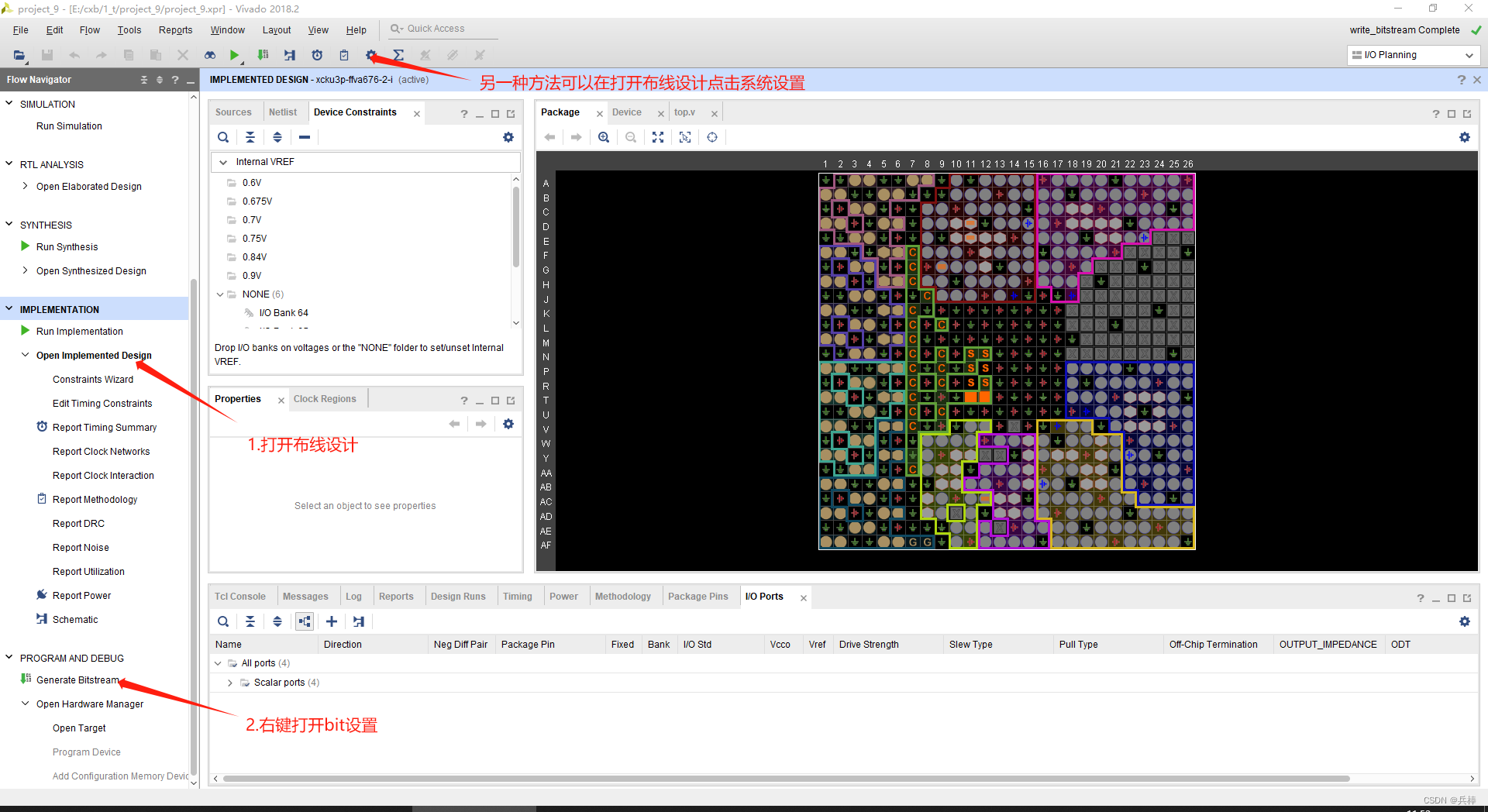

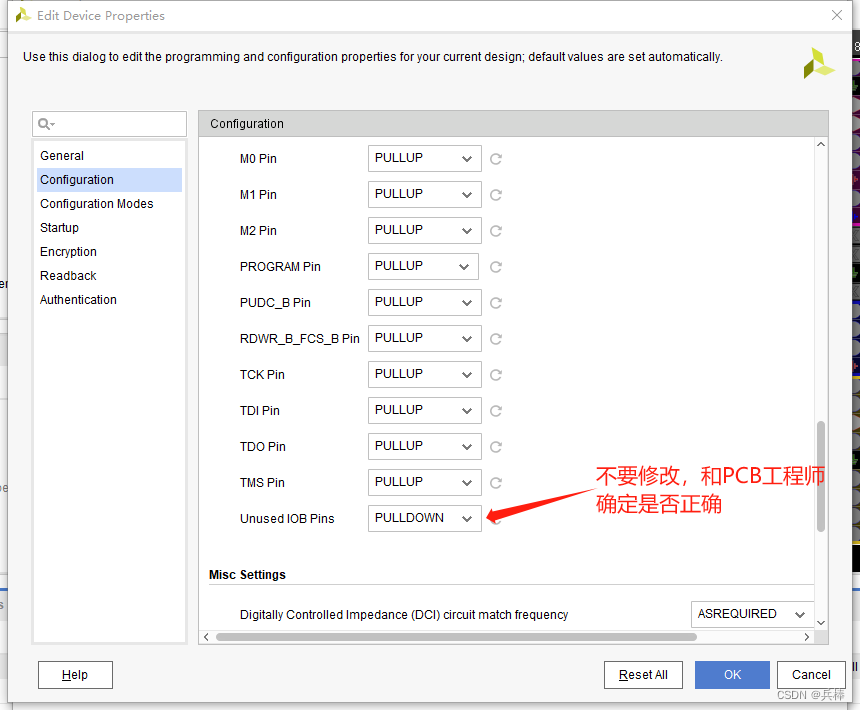

与PCB工程师确定引脚上拉还是下拉，这是电路的设置，在vivado中尽量不要去修改，还是让电路更改为好。，如果电路实在无法更改再更改这里的设置。以我的建议还是重新更改电路为好，要么重新设计电路。
