前沿

        前面两节主要是对USB的基本概念做了简单讲解，学习USB的最本质目的还是要回到USB的应用方向，接下来的几章主要讲解USB的各类应用，包括：

        主要还是带领大家找相关的资料及相关的工具和代码。

1 描述符讲解

        描述符是USB能够正常通信的前提，没有描述符，USB就不知道当前是什么样的设备，所以描述符在USB整个通信过程中占有十分重要的地位，所以这里重点讲解一下USB的各类描述符。

        ST的例程为我们配置好了应用的描述符，我们不需要关注也能正常运行程序，但是我们这里讲解一下怎么通过查找资料来知道具体描述符的含义。

1.1 设备描述符

        以下是STM32F103系列的audio_speak的设备描述符代码（每个字节对应的含义可以在USB -- 初识USB协议（一）中查看）：

const uint8_t Speaker_DeviceDescriptor[] =
  {
    SPEAKER_SIZ_DEVICE_DESC,          /* bLength */
    USB_DEVICE_DESCRIPTOR_TYPE,           /* bDescriptorType */
    0x00,          /* 2.00 */             /* bcdUSB */
    0x02,
    0x00,                                 /* bDeviceClass */
    0x00,                                 /* bDeviceSubClass */
    0x00,                                 /* bDeviceProtocol */
    0x40,                                 /* bMaxPacketSize 40 */
    0x83,                                 /* idVendor */
    0x04,
    0x30,                                 /* idProduct  = 0x5730*/
    0x57,
    0x00,          /* 2.00 */             /* bcdDevice */
    0x02,
    1,                                    /* iManufacturer */
    2,                                    /* iProduct */
    3,                                    /* iSerialNumber */
    0x01                                  /* bNumConfigurations */
  };

        设备描述符顾名思义就是描述USB设备的基本信息，主要包括以下信息：

  • USB版本号
  • USB设备类型
  • USB设备协议
  • 端点0最大传输大小（最大64byte）
  • 厂商向USBIF申请的VID（需付费，由芯片厂商提供）
  • 设备PID（厂商自定义）
  • 制造商的字符串描述符索引（描述生产这个产品的厂商）
  • 产品的字符串描述符索引（描述是什么产品）
  • 设备序号的字符串描述符索引（主要是芯片的UID）
  • 配置的数量（一般为1）

        设备类型可以通过USB官网Class查询，我们这里是CDC设备，所以bDeviceClass=0x01，其他两项任意填写。

​

        但实际这里的bDeviceClass=0x00，是因为0x00表示class可以在接口与描述符中定义。

​

        制造商的字符串描述符索引、产品的字符串描述符索引和设备序号的字符串描述符索引主要是制造商、产品和设备序列号在字符串描述符的索引位置。

        比如这里举个例子，以下三个是字符串描述符，分别是制造商描述符、产品描述符和序列号描述符：

const uint8_t Speaker_StringVendor[SPEAKER_SIZ_STRING_VENDOR] =
  {
    SPEAKER_SIZ_STRING_VENDOR, /* Size of manufacturer string */
    USB_STRING_DESCRIPTOR_TYPE,  /* bDescriptorType*/
    /* Manufacturer: "STMicroelectronics" */
    'S', 0, 'T', 0, 'M', 0, 'i', 0, 'c', 0, 'r', 0, 'o', 0, 'e', 0,
    'l', 0, 'e', 0, 'c', 0, 't', 0, 'r', 0, 'o', 0, 'n', 0, 'i', 0,
    'c', 0, 's', 0
  };

const uint8_t Speaker_StringProduct[SPEAKER_SIZ_STRING_PRODUCT] =
  {
    SPEAKER_SIZ_STRING_PRODUCT,  /* bLength */
    USB_STRING_DESCRIPTOR_TYPE,        /* bDescriptorType */
    'S', 0, 'T', 0, 'M', 0, '3', 0, '2', 0, ' ', 0,
    'S', 0, 'p', 0, 'e', 0, 'a', 0, 'k', 0, 'e', 0, 'r', 0
  };

uint8_t Speaker_StringSerial[SPEAKER_SIZ_STRING_SERIAL] =
  {
    SPEAKER_SIZ_STRING_SERIAL,  /* bLength */
    USB_STRING_DESCRIPTOR_TYPE,        /* bDescriptorType */
    'S', 0, 'T', 0, 'M', 0, '3', 0, '2', 0
  };

    由下面代码可知，他们的位置也是根据索引号排列的，所以主机请求index为1的描述符，那么设备就发送制造商描述符给主机，告诉主机USB的制造商是什么。

ONE_DESCRIPTOR String_Descriptor[4] =
  {
    {(uint8_t*)Speaker_StringLangID, SPEAKER_SIZ_STRING_LANGID},
    {(uint8_t*)Speaker_StringVendor, SPEAKER_SIZ_STRING_VENDOR},
    {(uint8_t*)Speaker_StringProduct, SPEAKER_SIZ_STRING_PRODUCT},
    {(uint8_t*)Speaker_StringSerial, SPEAKER_SIZ_STRING_SERIAL},
  };

        如果设备描述符的索引值修改了，那么String_Descriptor数组存放数据的顺序也需要相应的修改。

        VID可以通过USB官网：USB_Members查看，比如这里的是ST的VID，0x0483的10进制是1155，我们在USB官网查看，如下：

​

1.2 配置描述符

        配置描述符顾名思义就是描述USB设备的配置信息，主要包括以下信息：

  • USB接口的数量（会在接口描述符讲解）
  • USB的配置值（一般为1，根据设备描述符配置数量决定）
  • USB的供电信息
  • USB的最大电流
const uint8_t Speaker_ConfigDescriptor[] =
  {
    0x09,                                 /* bLength */
    USB_CONFIGURATION_DESCRIPTOR_TYPE,    /* bDescriptorType */
    0x6D,                                 /* wTotalLength  110 bytes*/
    0x00,
    0x02,                                 /* bNumInterfaces */
    0x01,                                 /* bConfigurationValue */
    0x00,                                 /* iConfiguration */
    0xC0,                                 /* bmAttributes Self Powered*/
    0x32,                                 /* bMaxPower = 100 mA*/
  }

1.3 接口描述符

        这里的接口描述符有两个，由配置描述符指定个数。

        第一个接口描述符是标准音频控制接口描述符（Standard AudioControl Interface Descriptors）。

        第二个接口描述符是标准音频流接口描述符（Standard AudioStreaming Interface Descriptors），它又分为两个子类：

  • 备用设置0是一个零带宽设置，用于在麦克风未使用时放弃总线上要求的带宽。这是通电后的默认设置。通过指定接口的此备用设置没有与其关联的端点（bNumEndpoints=0）来实现零带宽。此备用设置的描述符集合是为了减少标准接口描述符。
  • 备用设置1是接口的操作设置。它包含标准和类特定的接口和端点描述符。
uint8_t Speak_InterfaceDescriptor[ ] =
{
    /* USB Speaker Standard interface descriptor */
    SPEAKER_SIZ_INTERFACE_DESC_SIZE,      /* bLength */
    USB_INTERFACE_DESCRIPTOR_TYPE,        /* bDescriptorType */
    0x00,                                 /* bInterfaceNumber */
    0x00,                                 /* bAlternateSetting */
    0x00,                                 /* bNumEndpoints */
    USB_DEVICE_CLASS_AUDIO,               /* bInterfaceClass */
    AUDIO_SUBCLASS_AUDIOCONTROL,          /* bInterfaceSubClass */
    AUDIO_PROTOCOL_UNDEFINED,             /* bInterfaceProtocol */
    0x00,                                 /* iInterface */
    。
    。
    。
    /* USB Speaker Standard AS Interface Descriptor - Audio Streaming Zero Bandwidth */
    /* Interface 1, Alternate Setting 0                                             */
    SPEAKER_SIZ_INTERFACE_DESC_SIZE,  /* bLength */
    USB_INTERFACE_DESCRIPTOR_TYPE,        /* bDescriptorType */
    0x01,                                 /* bInterfaceNumber */
    0x00,                                 /* bAlternateSetting */
    0x00,                                 /* bNumEndpoints */
    USB_DEVICE_CLASS_AUDIO,               /* bInterfaceClass */
    AUDIO_SUBCLASS_AUDIOSTREAMING,        /* bInterfaceSubClass */
    AUDIO_PROTOCOL_UNDEFINED,             /* bInterfaceProtocol */
    0x00,                                 /* iInterface */
    /* 09 byte*/

    /* USB Speaker Standard AS Interface Descriptor - Audio Streaming Operational */
    /* Interface 1, Alternate Setting 1                                           */
    SPEAKER_SIZ_INTERFACE_DESC_SIZE,  /* bLength */
    USB_INTERFACE_DESCRIPTOR_TYPE,        /* bDescriptorType */
    0x01,                                 /* bInterfaceNumber */
    0x01,                                 /* bAlternateSetting */
    0x01,                                 /* bNumEndpoints */
    USB_DEVICE_CLASS_AUDIO,               /* bInterfaceClass */
    AUDIO_SUBCLASS_AUDIOSTREAMING,        /* bInterfaceSubClass */
    AUDIO_PROTOCOL_UNDEFINED,             /* bInterfaceProtocol */
    0x00,                                 /* iInterface */
 }

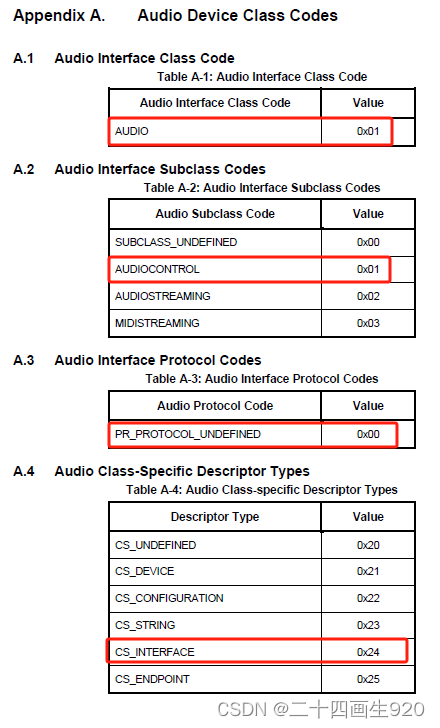

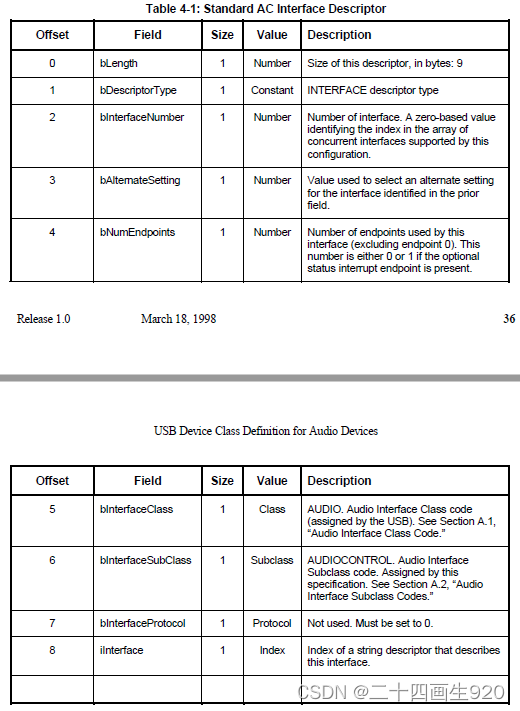

         首先下载audio数据手册，打开《audio10.pdf》文件，找到4.3.1小节，这里有对接口描述符的全部解释，由手册可知，bInterfaceSubClass为Abstract Control Model，bInterfaceProtocol为Common AT commands，其它位也相同，查找手册，找出对应的解释.

1.4 功能描述符

        USB功能描述符这里分为三个部分：

  • 音频控制接口描述符（AudioControl Interface Descriptors）
  • 音频流接口描述符（AudioStreaming Interface Descriptors）
  • 音频流端点描述符（AudioControl Endpoint Descriptors）

        打开《audio10.pdf》文件，在4.3.2章节查看具体描述符的具体含义，这里不做详细说明，音频本身涉及的问题比较复杂，这里只是针对USB讲解，不过多的讲解音频的具体协议。

1.4.1 音频控制接口描述符（AudioControl Interface Descriptors）

uint8_t Speak_FunctionalDescriptor[ ] =
{
    /* USB Speaker Class-specific AC Interface Descriptor */
    SPEAKER_SIZ_INTERFACE_DESC_SIZE,   /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_CONTROL_HEADER,                 /* bDescriptorSubtype */
    0x00,          /* 1.00 */             /* bcdADC */
    0x01,
    0x27,                                 /* wTotalLength = 39*/
    0x00,
    0x01,                                 /* bInCollection */
    0x01,                                 /* baInterfaceNr */
    /* 09 byte*/

    /* USB Speaker Input Terminal Descriptor */
    AUDIO_INPUT_TERMINAL_DESC_SIZE,       /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_CONTROL_INPUT_TERMINAL,         /* bDescriptorSubtype */
    0x01,                                 /* bTerminalID */
    0x01,                                 /* wTerminalType AUDIO_TERMINAL_USB_STREAMING   0x0101 */
    0x01,
    0x00,                                 /* bAssocTerminal */
    0x01,                                 /* bNrChannels */
    0x00,                                 /* wChannelConfig 0x0000  Mono */
    0x00,
    0x00,                                 /* iChannelNames */
    0x00,                                 /* iTerminal */
    /* 12 byte*/

    /* USB Speaker Audio Feature Unit Descriptor */
    0x09,                                 /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_CONTROL_FEATURE_UNIT,           /* bDescriptorSubtype */
    0x02,                                 /* bUnitID */
    0x01,                                 /* bSourceID */
    0x01,                                 /* bControlSize */
    AUDIO_CONTROL_MUTE,                   /* bmaControls(0) */
    0x00,                                 /* bmaControls(1) */
    0x00,                                 /* iTerminal */
    /* 09 byte*/

    /*USB Speaker Output Terminal Descriptor */
    0x09,      /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_CONTROL_OUTPUT_TERMINAL,        /* bDescriptorSubtype */
    0x03,                                 /* bTerminalID */
    0x01,                                 /* wTerminalType  0x0301*/
    0x03,
    0x00,                                 /* bAssocTerminal */
    0x02,                                 /* bSourceID */
    0x00,                                 /* iTerminal */
    /* 09 byte*/
 }

1.4.2 音频流接口描述符（AudioStreaming Interface Descriptors）

uint8_t Speak_FunctionalDescriptor[ ] =
{
    /* USB Speaker Audio Streaming Interface Descriptor */
    AUDIO_STREAMING_INTERFACE_DESC_SIZE,  /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_STREAMING_GENERAL,              /* bDescriptorSubtype */
    0x01,                                 /* bTerminalLink */
    0x01,                                 /* bDelay */
    0x02,                                 /* wFormatTag AUDIO_FORMAT_PCM8  0x0002*/
    0x00,
    /* 07 byte*/

    /* USB Speaker Audio Type I Format Interface Descriptor */
    0x0B,                                 /* bLength */
    AUDIO_INTERFACE_DESCRIPTOR_TYPE,      /* bDescriptorType */
    AUDIO_STREAMING_FORMAT_TYPE,          /* bDescriptorSubtype */
    AUDIO_FORMAT_TYPE_I,                  /* bFormatType */
    0x01,                                 /* bNrChannels */
    0x01,                                 /* bSubFrameSize */
    8,                                    /* bBitResolution */
    0x01,                                 /* bSamFreqType */
    0xF0,                                 /* tSamFreq 22000 = 0x55F0 */
    0x55,
    0x00,
    /* 11 byte*/
 }

1.4.3 音频流端点描述符（AudioControl Endpoint Descriptors）

uint8_t Speak_FunctionalDescriptor[ ] =
{
    /* Endpoint - Audio Streaming Descriptor*/
    AUDIO_STREAMING_ENDPOINT_DESC_SIZE,   /* bLength */
    AUDIO_ENDPOINT_DESCRIPTOR_TYPE,       /* bDescriptorType */
    AUDIO_ENDPOINT_GENERAL,               /* bDescriptor */
    0x00,                                 /* bmAttributes */
    0x00,                                 /* bLockDelayUnits */
    0x00,                                 /* wLockDelay */
    0x00,
    /* 07 byte*/
 }

1.5 端点描述符

        这里用到1个端点，具体的解释可参见USB -- 初识USB协议（一）。

uint8_t Speak_EndpointDescriptor[ ] =
{
    /* Endpoint 1 - Standard Descriptor */
    AUDIO_STANDARD_ENDPOINT_DESC_SIZE,    /* bLength */
    USB_ENDPOINT_DESCRIPTOR_TYPE,         /* bDescriptorType */
    0x01,                                 /* bEndpointAddress 1 out endpoint*/
    USB_ENDPOINT_TYPE_ISOCHRONOUS,        /* bmAttributes */
    0x16,                                 /* wMaxPacketSize 22 bytes*/
    0x00,
    0x01,                                 /* bInterval */
    0x00,                                 /* bRefresh */
    0x00,                                 /* bSynchAddress */
    /* 09 byte*/
 }

1.6 字符串描述符

        在设备描述符中已经对制造商描述符、产品描述符和设备序号描述符做了说明，这里仅对语言ID描述符做简单说明。

        语言ID描述符相对很简单，就是告诉主机用的哪种语言编码，这里一般选择0x0409，使用美国的编码。一般使用最多的也是美国编码。

/* USB String Descriptor (optional) */
const uint8_t Speaker_StringLangID[SPEAKER_SIZ_STRING_LANGID] =
  {
    0x04,
    0x03,
    0x09,
    0x04
  }
  ; /* LangID = 0x0409: U.S. English */

​

2 关键函数讲解

2.1 GPIO配置讲解

        这里对USB的D+外部上拉电阻进行了配置，如果读者使用的开发板和ST官网的外部上拉不一致，需要修改这个位置的IO口定义。这里也需要注意，ST开发板使用的是PNP型三极管作为上拉电阻的使能信号，所以这里GPIO输出低D+上拉。

​

​

​

2.2 非零端点函数讲解

        非0端点传输函数主要在“usb_endp.c”文件中实现，我们打开usb_endp.c文件，看到只有1个函数，因为是Speak，所以是OUT传输，并且同步传输不回ACK，类似于UDP协议。

​

2.3 中断函数讲解--USB复位函数讲解

        USB复位函数十分的重要，因为在USB主机识别到设备的时候，首先发出复位指令，USB设备收到复位指令之后，会去初始化一些使用到的端点（端点0必须初始化），然后再通过相应的端点实现设备与主机间的通信。

        下图是利用DSVIEW抓取的USB枚举过程的波形，每次在USB设备枚举之前，都会产生一个复位信号。

​

        下面代码是USB复位信号来临之后，USB所做的一些事情，主要就是初始化了端点的状态，为后续枚举过程做准备，这里把端点1配置为双buffer模式，为了提高传输效率，后面有机会可以给大家讲解。

/*******************************************************************************
* Function Name  : Speaker_Reset.
* Description    : Speaker reset routine.
* Input          : None.
* Output         : None.
* Return         : None.
*******************************************************************************/
void Speaker_Reset()
{
  /* Set Speaker device as not configured state */
  pInformation->Current_Configuration = 0;

  /* Current Feature initialization */
  pInformation->Current_Feature = Speaker_ConfigDescriptor[7];

  SetBTABLE(BTABLE_ADDRESS);

  /* Initialize Endpoint 0 */
  SetEPType(ENDP0, EP_CONTROL);
  SetEPTxStatus(ENDP0, EP_TX_NAK);
  SetEPRxAddr(ENDP0, ENDP0_RXADDR);
  SetEPRxCount(ENDP0, Device_Property.MaxPacketSize);
  SetEPTxAddr(ENDP0, ENDP0_TXADDR);
  Clear_Status_Out(ENDP0);
  SetEPRxValid(ENDP0);

  /* Initialize Endpoint 1 */
  SetEPType(ENDP1, EP_ISOCHRONOUS);
  SetEPDblBuffAddr(ENDP1, ENDP1_BUF0Addr, ENDP1_BUF1Addr);
  SetEPDblBuffCount(ENDP1, EP_DBUF_OUT, 0x40);
  ClearDTOG_RX(ENDP1);
  ClearDTOG_TX(ENDP1);
  ToggleDTOG_TX(ENDP1);
  SetEPRxStatus(ENDP1, EP_RX_VALID);
  SetEPTxStatus(ENDP1, EP_TX_DIS);

  SetEPRxValid(ENDP0);
  /* Set this device to response on default address */
  SetDeviceAddress(0);

  bDeviceState = ATTACHED;

  In_Data_Offset = 0;
  Out_Data_Offset = 0;
}

2.4 主函数讲解

        主函数代码相对简单，就是实现了收到的数据然后发送出去和音频芯片的初始化，初始化ST已经为我们做好了，如果想进一步了解需要自行下载AK4343芯片手册，并查看相应的寄存器位的功能，并配置，音频芯片使用的是AK4343芯片。

/*******************************************************************************
* Function Name  : main.
* Description    : Main routine.
* Input          : None.
* Output         : None.
* Return         : None.
*******************************************************************************/
int main(void)
{
  Set_System();
  Set_USBClock();
  USB_Config();
  USB_Init();
  Speaker_Config();
  while (1)
  {}
}

        这里附图一张ST官网的AK4343的原理图。

        但是经过我们的实际测试，如果接耳机，ST官网提供的原理图是不能识别到声音的，所以需要修改一下原理图，修改的原理图如下图所示，主要修改了输出声道的串联电容，把它去掉了。

3 运行演示

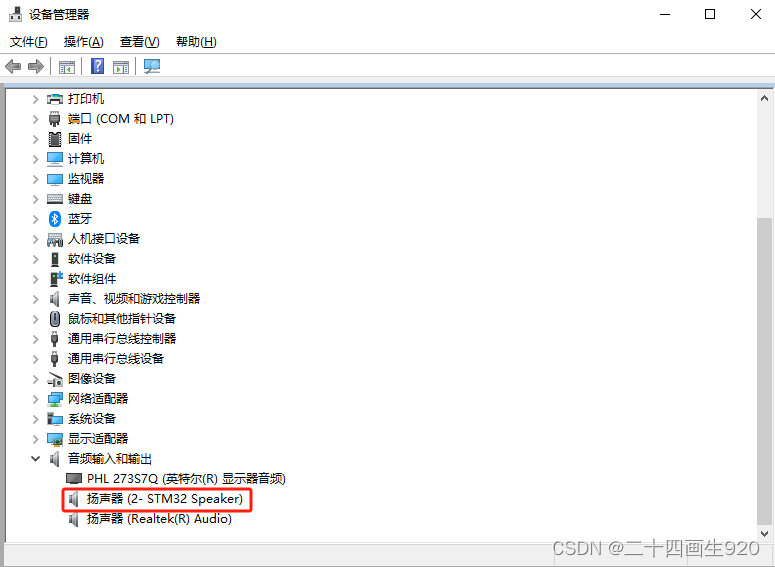

1. 正确下载程序，能够在设备管理器查看到Speak设备。

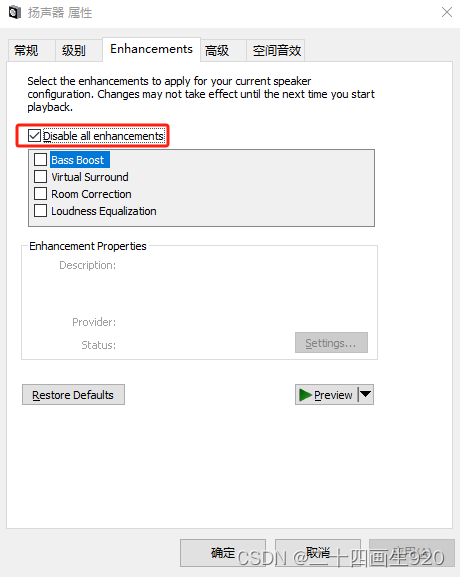

2. 打开音乐播放器，并且禁止所有增强效果。

3. 通过声音属性查看STM32 Speak正在播放音乐，并且逻辑分析仪住区波形也有数据（注意查看这里的OUT包没有ACK应答）。

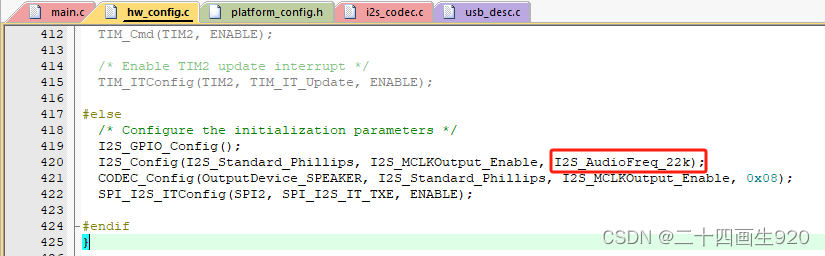

4. 抓取USB波形每包数据为22字节，这是因为设置的频率是22000Hz，1个SOF是1ms，22000Hz就是1ms传输22个字节，所以每个SOF传输是22字节。

​

接下来讲解STM32 USB AUDIO Microphone同步传输（In传输）通信实验，敬请期待。。。

binhaoPro
关注
  • 17
    点赞
  • 踩
  • 27
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 3
    评论
专栏目录
stm32实现无线音频传输，硬件PCB资源
02-28
通过stm32f103rct6实现无线音频传输，运用了ucos系统，硬件PCB资源。 针对内存资源不足的问题，我们可以通过外扩内存芯片来解决，STM32F407ZGT6预留了外扩内存资源的接口协议FSMC，我们可以选择ISSI公司的产品来解决内存资源不足的问题。
STM32的USB声卡程序，亲测可用
11-27
USB读卡器实验 STM32的USB声卡程序，亲测可用。内有详细的注释和文档。很好的学习资料。
使用STM32微控制器实现一个高级的实时音频处理系统
最新发布
2401_84204806的博客
04-21 553
在嵌入式系统领域，实现复杂的信号处理算法是一项具有挑战性的任务，尤其是在处理高速数据流和实时响应的情况下。我将介绍如何使用STM32微控制器实现一个高级的实时音频处理系统，该系统能够接收音频信号，进行数字信号处理（DSP），并实时输出处理后的音频信号。我们将详细讨论系统设计、准备工作、关键技术和代码实现，以帮助你理解这一复杂系统的构建过程。本文介绍了如何使用STM32微控制器实现一个高级的实时音频处理系统，展示了其在处理复杂信号处理算法方面的强大性能。
USB -- STM32F103 USB AUDIO（音频）Microphone同步传输（In传输）讲解（八）
binhao002的博客
12-28 1196
STM32F103 USB AUDIO（音频）Microphone同步传输（In传输）
STM32 USB AUDIO教程——导读
小康师兄
08-23 3736
STM32 USB AUDIO教程，基于正点原子的STM32F407探索者开发板，通过CUBEMX、移植等方式实现USB音频播放speaker和USB音频录制mic等功能。 资料篇，主要是X-CUBE-USB-AUDIO资料的概述和翻译 基础篇，主要基础demo的细节讲解，以及对STM32CubeExpansion_USBAudioStreaming代码流程的讲解 进阶篇，基于正点原子的STM32F407探索者开发板，完全实现USB音频播放和录音功能 一、资料篇 X-CUBE-USB-AUDIO 资.
[STM32]-USB-Audio-F407ZGT6
BlinkHan的博客
05-31 401
在stm32f407xx.h中，将USB_OTG_GINTMSK_IISOXFRM_Msk的值从1改为0，以此屏蔽Incomplete ISO IN中断。最终数据可以正常输出。经过排查，在HAL_PCD_IRQHandler中有关于Incomplete ISO IN中断的处理，会Disable端点。今天在用F407做USB声卡，希望能够实现USB麦克风。用USB分析仪看了一下，MCU一直在发零长度的数据包。对照参考手册，是IN端点的SNAK寄存器被置为1了。记录一下，防止后来忘了。当然这是快速验证的方法。
STM32F103_USB_CDC.zip_STM32F103_USB_CDC_stm32f103 cdc_stm32f103
07-15
stm32f103 使用USB CDC 子类实现虚拟串口的功能
基于STM32的USB声卡设计
12-10
基于STM32单片机设计的一款USB声卡设备，该设备插到电脑上，会将电脑的音频信号转化成数字信号。通过SPI发出到别的外设中。
USB AUDIO stm32F769
09-26
基于STM32F769开发板的USB AUDIO 音频复合设备，支持录音播放，频率选择等功能。
STM32F103-USB读卡器-读SD卡
07-12
STM32F103-USB读卡器-读SD卡
USB-IAP-stm32F103C8T6
11-11
已经测试OK，PA0 检测 STM32F103系列默认没有内置USB DFU功能，不能通过进入DFU模式，通过USB 对程序进行更新，虽然在调试阶段用比如jlink、STlink等仿真器进行程序的烧录更新，但是总是不太方便，毕竟不是人人都有...
基于STM32的音频采集与传输系统设计
01-12
针对传统音频设备采样率低并且数据无法进行网络传输等问题，设计了以STM32为控制核心的音频采集系统，采集的数据通过以太网传输给后端设备。文章详细阐述了系统的软硬件设计，硬件设计主要包括音频采集电路、信号调理电路、STM32最小系统电路以及网络传输电路等；软件设计主要包括模数转换模块、微型网络协议栈、数据传输模块以及上位机测试程序等。试验表明系统工作稳定，具有一定的应用参考价值。
stm32f407 usb 异步 audio
07-22
stm32f407 usb audio,采用异步反馈方式
在STM32F4-Discovery上实现USB声卡功能
06-14
在STM32F4-Discovery上实现USB声卡功能，初步实现96K的解码速率。资源中没有STM32的标准硬件库。
STM32移植LwIP用TCP方式实现语音传输
01-18
在STM32移植LwIP用TCP方式进行网络语音传输。解决了传输中断的BUG。
STM32-USB枚举成Audio-CCID-HID-CDC-MSC-DFU等设备的示例应用手册说明.pdf
03-12
该文档用来基于STM32的USB相关SDK将STM32枚举成Audio-CCID-HID-CDC-MSC-DFU等USB设备，内含详细说明
基于stm32f103c8t6的USB-HID键鼠示例程序
04-13
基于stm32f103c8t6最小系统板a，内容配置USB 复合键鼠测试程序-基于keil的标准库函数，连接上电脑后，设备管理器会USB鼠标和USB键盘，程序间隔发送命令A 和右键 时间间隔200ms 单一USB设备的通信字节是8字节(键盘)和...
SPI-USB-myImu-STM32F103TB.rar
03-04
STM32F103TB ICM20948代码，已实现UART串口Log，SPI数据抓取，USB传到上位机。
J-Link OB-STM32F103 V1-2020.rar
09-10
J-Link OB最新固件（2020/2/24版本），带bootloader ,使用JFlash烧写到08000000即可，写入SN：Exec SetSN=xxxxxxxx
stm32F103 usb audio
05-29
您好！关于STM32F103的USB音频，您可以使用STM32的USB OTG功能和外部音频编解码器来实现。具体实现步骤如下： 1. 首先需要配置STM32的USB OTG功能，使其能够作为USB音频设备进行识别和连接。 2. 借助外部音频编解码器，将STM32的数字音频转换为模拟音频，并输出到扬声器或耳机中。 3. 在软件方面，您需要编写驱动程序来控制USB音频设备的功能，如音量控制、静音、采样率等。 4. 最后，您需要进行音频测试和调试，确保USB音频设备能够正常工作并且音质符合要求。 总的来说，实现STM32F103 USB音频需要一定的硬件和软件开发经验，如果您是初学者，建议您先学习STM32的基础知识和USB OTG功能的使用。希望对您有所帮助！

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 3
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

binhaoPro

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
