使用S7-1200和Wincc组态搭建基于PLC的路交通指挥系统:解析梯形图程序、接线图原理图、IO分配、组态画面详解

S7-1200 和Wincc组态基于PLC的路交通指挥系统
带解释的梯形图程序,接线图原理图图纸,io分配,组态画面

ID:3550668784411014

Holly123~


题目:基于S7-1200和WinCC的路交通指挥系统设计与实现

摘要:
本文介绍了一种基于S7-1200和WinCC的路交通指挥系统的设计与实现。首先,对S7-1200 PLC与WinCC组态软件进行了简要介绍,包括其特点、功能以及应用领域。然后,详细阐述了基于S7-1200的梯形图程序设计,以及接线图原理图图纸和IO分配的设计。最后,通过示例展示了基于WinCC的组态画面设计,并分析了系统实现过程中的关键技术和难点。本文旨在为读者提供一个全面而实用的路交通指挥系统设计方案。

关键词:S7-1200,WinCC,路交通指挥系统,梯形图程序,接线图原理图图纸,IO分配,组态画面

  1. 引言
    随着城市交通流量的不断增加,如何高效地管理和指挥路交通系统成为了一个重要的课题。传统的手动控制方式已经无法满足实际需求,因此开发一种基于PLC的路交通指挥系统具有重要意义。本文将介绍一种基于S7-1200和WinCC的路交通指挥系统的设计与实现。

  2. S7-1200 PLC与WinCC组态软件概述
    2.1 S7-1200 PLC
    S7-1200是西门子公司推出的一款小型可编程逻辑控制器(PLC)。它具有体积小巧、功能强大、易于安装与维护等特点,广泛应用于工业自动化领域。

2.2 WinCC组态软件
WinCC是西门子公司开发的一款用于人机界面(HMI)设计与开发的软件。它提供了丰富的图形化操作界面和强大的数据处理功能,可用于设计各种工业自动化系统的监控界面。

  1. 基于S7-1200的梯形图程序设计
    梯形图是PLC编程中常用的编程语言,具有直观、易懂、易编程的特点。本文将详细介绍基于S7-1200的梯形图程序设计,包括输入输出的定义与配置、梯形图的逻辑设计等。

  2. 接线图原理图图纸与IO分配设计
    接线图原理图图纸是路交通指挥系统设计的重要组成部分。本文将介绍如何设计并绘制接线图原理图图纸,包括信号输入输出模块的选型、接线方式的确定等。同时,还将对IO分配进行合理规划,以实现系统各个模块之间的数据交互。

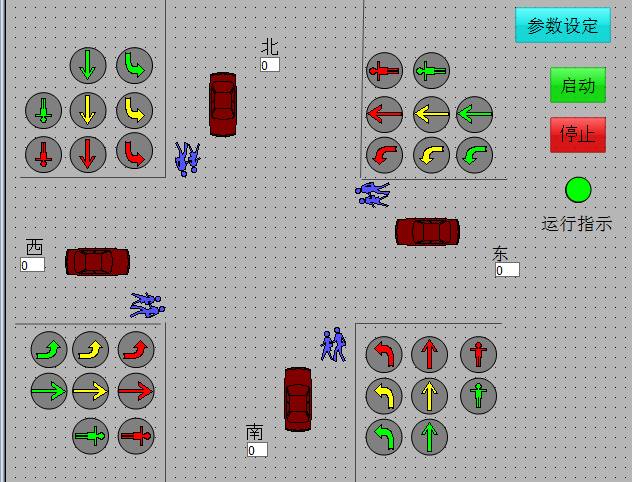

  3. 基于WinCC的组态画面设计
    WinCC提供了丰富的组态画面设计功能,可以根据实际需求自定义界面。本文将通过示例展示基于WinCC的路交通指挥系统组态画面设计,包括交通信号灯的显示、路口状态的监控等。

  4. 系统实现与分析
    通过实际的案例分析,本文将详细介绍路交通指挥系统的实现过程,并分析其中的关键技术和难点。同时,还将对系统的性能和可靠性进行评估和分析。

  5. 结论
    本文介绍了一种基于S7-1200和WinCC的路交通指挥系统的设计与实现。通过对梯形图程序设计、接线图原理图图纸与IO分配设计、基于WinCC的组态画面设计等方面的讲解,为读者提供了一个完整的系统设计方案。这种系统可以有效地管理和指挥路交通,具有重要的实际应用价值。

参考文献

[1] 西门子公司. S7-1200小型可编程逻辑控制器技术手册. 2020.

[2] 西门子公司. WinCC人机界面软件技术手册. 2020.

以上相关代码,程序地址:http://wekup.cn/668784411014.html
