stm32外部中断函数的学习总结

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

提示：这里可以添加本文要记录的大概内容：

详细记述了stm32标准库的中断函数解析

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、外部中断的引用

1.GPIO引用

一个小常识

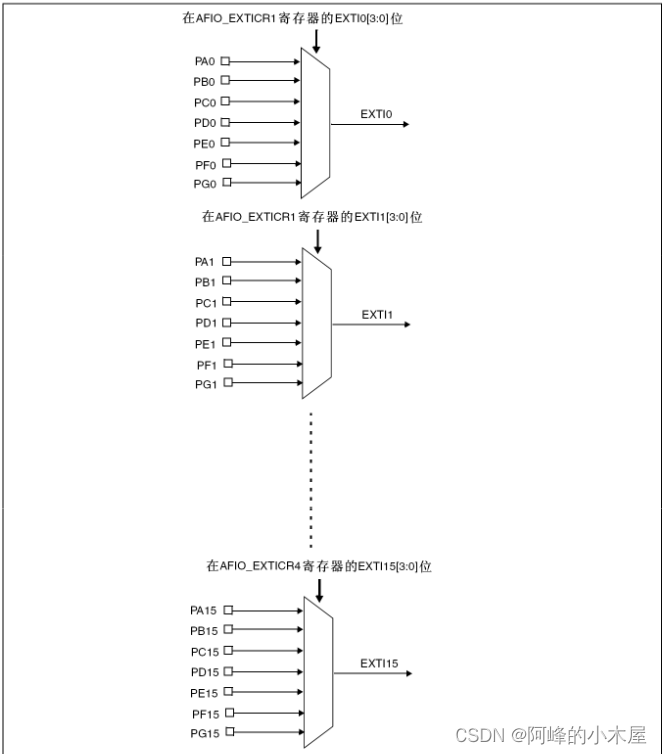

这张图片来自stm32中文手册有关寄存器的介绍
从图片中可以看到同等数字中断的GPIO引脚用的是同一个线路
也就是说选了PA0作为器件A的中断触发引脚，就不能使用PB0作为器件B的中断触发引脚

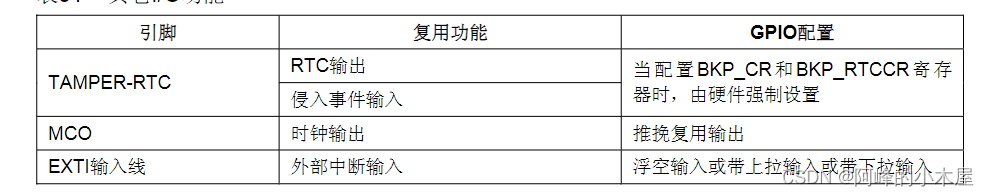

来看官方对EXTI的输入方式选用
我们选上拉

直接放代码

	  GPIO_InitTypeDef GPIO_InitStructure;
  // 使能GPIOB
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);

2.AFIO配置

首先看gpio.h的库函数

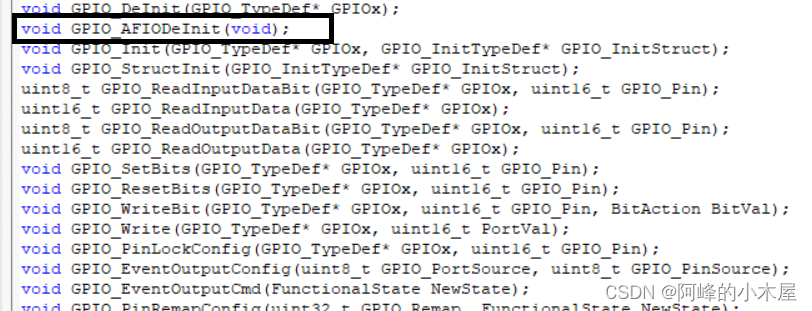

这个函数的作用是复位AFIO，给他归零

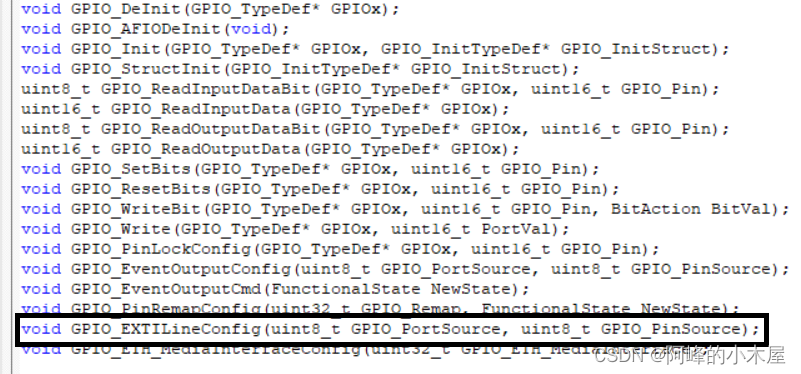

这个函数的作用的选取中断线，这一篇我们只用到了这个（暂时只明白这个哈哈）

代码写起来是这样的

//使能AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource12);

	EXTI_InitTypeDef exit;//定义结构体名字，看个人习惯
	exit.EXTI_Line=EXTI_Line12;
	exit.EXTI_LineCmd=ENABLE;
	exit.EXTI_Mode=EXTI_Mode_Interrupt；
	exit.EXTI_Trigger=EXTI_Trigger_Falling;
	EXTI_Init(&exit);

从第二句开始分析
右键追踪可以看到这个函数的注释
第一个参数是选用的GPIO口，第二个参数是选的Pin
按照他给的格式改一下x的值就好了

结构体的第一个参数EXTI_Line
右键过来可以看到注释，意思是说可以写@后面这个参数

再次追踪就能看见可以写的参数
我们用的引脚是12，就选EXTI_Line12

第二个参数是使能参数，都用中断了肯定使能啊【手动狗头】

第三个参数：手动追踪过来可以看到这两个参数
第一是中断，第二个是事件
中断一定要有对应的中断函数去执行
事件不一定要有对应的执行函数，只是得知这件事情

第四个参数：触发方式的选择
第一个上拉
第二个下拉
第三个上下拉

最后的就是初始化结构体，在exti.h文件里可以找到

3.NVIC的配置

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef nvic;
	nvic.NVIC_IRQChannel=EXTI15_10_IRQn;
	nvic.NVIC_IRQChannelCmd=ENABLE;
	nvic.NVIC_IRQChannelPreemptionPriority=1;
	nvic.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&nvic);

第一句是中断的优先级分组【优先级越小，优先级越大】-_-
一般选第二个分组就够了NVIC_PriorityGroup_2

第一个参数是选择路线

我用的是最小系统板，选中间的MD
12在10~15之间
选EXTI15_10_IRQn

第二个参数：打开使能 ENABLE
第三个参数和第四个参数对应的是抢占优先级和响应优先级
现在只有这一个中断随便写写就好了

4.中断函数

查看exti.h文件
第一个是软件触发中断
第二个函数是判断中断的标志位，在主函数中使用
第三个是清除中断的标志位，在主函数中使用
第四个函数是判断中断的标志位，在函数中使用
第五个是清除中断的标志位，在函数中使用

查看启动文件，这是中断的所有函数名字
我们选用EXTI15_10_IRQHandler

void EXTI15_10_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line12)==SET)
	{
		//清除标志位
		EXTI_ClearITPendingBit(EXTI_Line12);
	}


二、完整代码

中断函数自己写

#include "stm32f10x.h"
#include "exit.h"
void contrl_exti(void)
{
	  GPIO_InitTypeDef GPIO_InitStructure;
  // ʹÄÜGPIOBʱÖÓ
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	//ʹÄÜAFIO
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	//ÅäÖÃGPIO
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
	//ÅäÖÃAFIO
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource12);

	EXTI_InitTypeDef exit;
	exit.EXTI_Line=EXTI_Line12;
	exit.EXTI_LineCmd=ENABLE;//¿ªÆôÖжÏ
	exit.EXTI_Mode=EXTI_Mode_Interrupt;//ÖжÏģʽ
	exit.EXTI_Trigger=EXTI_Trigger_Falling;//Ͻµ´¥·¢
	EXTI_Init(&exit);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef nvic;
	nvic.NVIC_IRQChannel=EXTI15_10_IRQn;
	nvic.NVIC_IRQChannelCmd=ENABLE;
	nvic.NVIC_IRQChannelPreemptionPriority=1;
	nvic.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&nvic);
}
void EXTI15_10_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line12)==SET)
	{
		//ÖжÏ
		EXTI_ClearITPendingBit(EXTI_Line12);
	}

}

完结撒花！
