上海安陆FPGA设置重上电启动速度

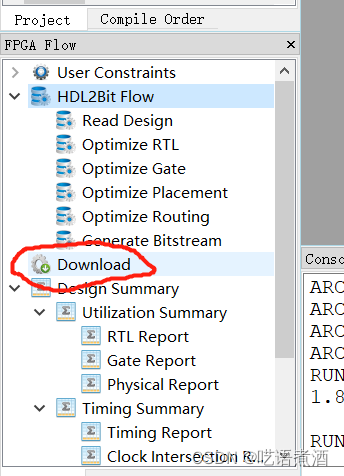

在编译、综合、布局完成后,将自动生产bit格式的比特流文件,我们就可以将其下载到FPGA芯片内部的RAM或者外部配置的SPI Flash中;
但是我们发现当使用JTAG在线运行时,当下载完成,芯片即可立即工作;
但是当我们下载到外置SPI Flash时,发现下载完成或者重上电后,芯片需要等好几秒后才开始工作?
上手解决:
首先:

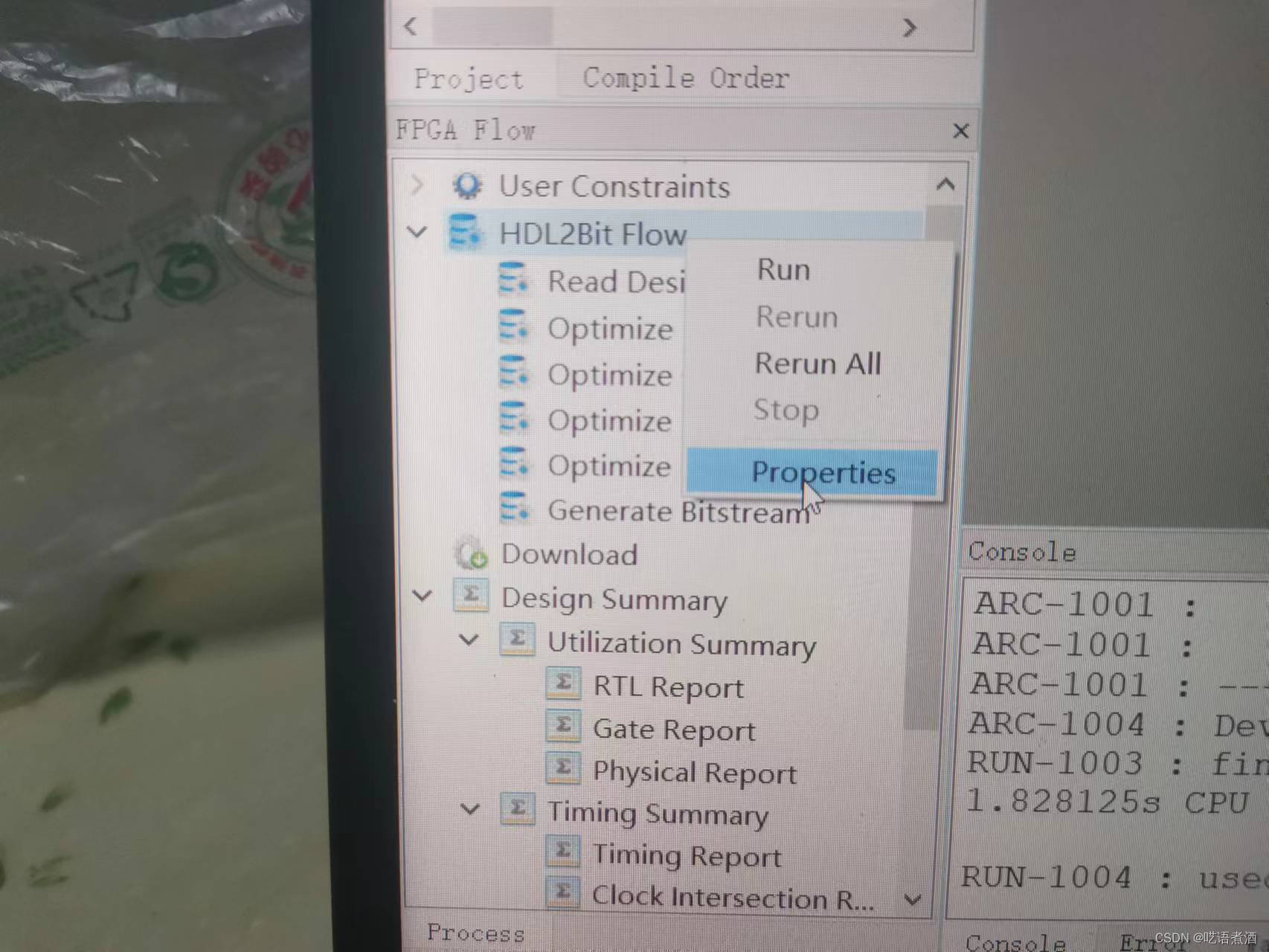

在FPGA Flow中的HDL2Bit Flow上点击右键,选择Properties;
再次:

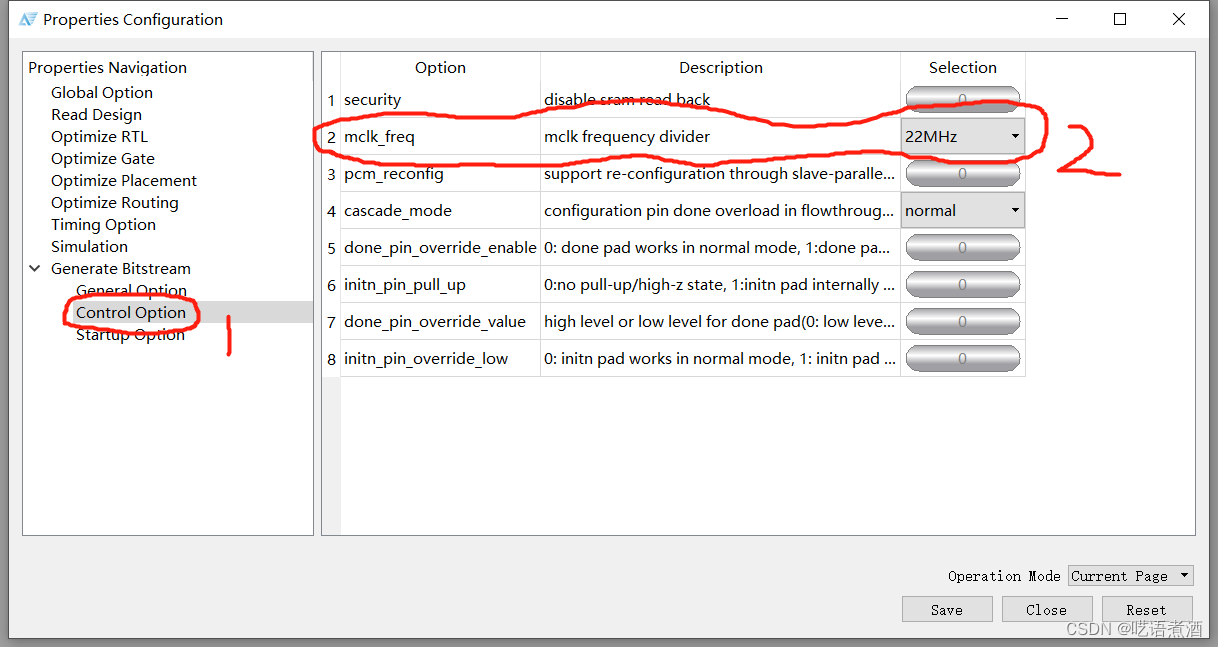

在图中先点击Control Option,然后在右边找到mclk_freq;这个就是FPGA内部的配置FLASH的时钟;默认是2MHZ;把它设置成22MHZ;
三,
重新编译、综合后生成bit流文件,然后把bit流文件下载进FPGA的外置Flash;
四,
下载完成后,重新上电,是不是启动速度很快了!
