自然资源-测绘地形图基本知识

自然资源-测绘地形图基本知识

一、图的种类：

根据成图要求、测区面积大小、内容表示的特点和制图方法的不同，可以分为平面图、地形图、地图、影像地图和断面图等。

（一）平面图

平面图是地面图形在水平面上的正射投影的缩小图形，一般只表示地物，不表示地貌。

如我们在医院、学校、旅游地等地看到的布局平面图。

（二）地图

地图是按一定的法则，将地球表面的自然和社会现象缩小，经制图综合，用地图符号表现在平面上，以反映地表现象的地理分布、相互关系、相互制约关系。按表示内容可分为普通地图、专题地图（自然地图—气候图和社会经济图—人口、经济分布状况图）；按比例尺可分为大、中、小比例尺地图；按表示方法、制作材料、使用情况分，有挂图、立体地图、影像地图、地球仪等。随着计算机技术和数字化技术的发展，目前已有数字地图、电子地图等。

（三）地形图

地形图是按一定的比例尺，表示地物、地貌平面位置和高程（海拔）的正射投影图，是地面上地物和地貌在平面图纸上的缩影。是普通地图的一种，着重表示地形。地貌一般用等高线表示，能反映地面的实际高度、起伏特征，具有一定的立体感；地物用图式符号加注记表示，具有存储和传输地物、地貌的类别、数量、形态等信息的空间分布、联系和变化的功能。地形图是经过实地测绘或根据遥感图像并配合有关调查资料编制而成，又是编制其他地图的基础。

（四）影像地图

航测像片绘上图廓线和千米网格制成像片平面图，在像片平面图上再加绘等高线、注记和某些地物、地貌符号，就形成一种新的地形图，称为影像地图（卫片）。其特点是：既有航摄像片的内容，又有地形图的特点，信息丰富，成图速度快，现势性强，便于读图和分析，因此得到日益广泛地应用。例如当前国土资源厅每年实施的卫片执法检查。

（五）断面图

断面就是铅垂面切入地面的截面。过地面上某一个方向的铅垂面与地表面的交线称为该方向的断面图，可分为纵断面图和横断面图。它反映地面某一方向的高低起伏状况。（我这里只以地形图为重点进行讲解，后续内容也是如此！）

二、地形图基本知识

（一）重要性

地形图是内容最详尽、最精确的地图，在国土资源调查、土地整理、城市规划设计、矿产资源勘察等方面都是以地形图作为重要的基础资料，因此认识和使用地形图是我们工程技术人员必备的基础知识和技能。

（二）基本概念

1、 地物——地面上的房屋、道路、河流等为地物，地物符号在地形图上一般用象形图形表示。

2、 地貌——地表各种各样的形态称为地貌，地貌符号通常用等高线来表示地面高低起伏形态。地貌是地形图最重要的地理要素之一，它对气候变化、土壤形成、植物分布以及水系的发育和特点都有很大的影响，同时，它又是各项工程规划设计的依据。

（三）地理要素

地貌按其形态和高度可分为平原、丘陵、山地、高原和盆地五种类型。

平原：陆地表面起伏微缓，相对高度一般小于 50 米的坦荡平地。

丘陵：陆地表面坡度较小，相对高度在 100 米以下的隆起地貌形态。

高原：地势较高，地面比较平缓的地区。其海拔一般在 500 米以上。

山地：地表面起伏显著，群山连绵交错，高差一般在 200 米以上的地区。一般山地都呈线状延伸，由许多条岭谷相间的山体组成，具有一定的走向，这就是山脉，若干条相邻的山脉在成因上有联系，并沿一定的走向分布着，总称为山系。

盆地：周围有山岭环绕而中央低凹的盆形地貌。

（四）等高线

1、等高线的定义

等高线是地面上相同高程的相邻各点连成的闭合曲线，也就是设想水准面与地表面相交形成的闭合曲线。

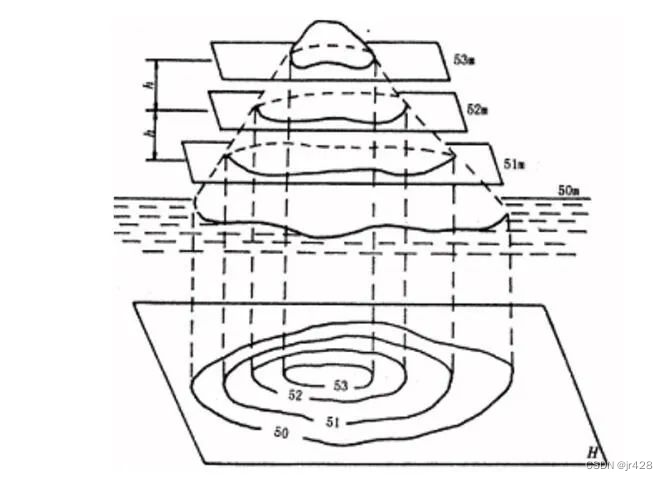

如上图：设想有一座高出水面的小山，与某一静止的水面相交形成的水涯线为一闭合曲线，曲线的形状随小山与水面相交的位置而定，曲线上各点的高程相等。例如，当水面高为50m 时，曲线上任一点的高程均为 50m；若水位继续升高至 51m、52m，则水涯线的高程分别为 51m、52m。将这些水涯线垂直投影到水平面 H 上，并按一定的比例尺缩绘在图纸上，这就将小山用等高线表示在地形图上了。这些等高线的形状和高程，客观地显示了小山的空间形态。

2、等高线的特征

通过研究等高线表示地貌的规律性，可以归纳出等高线的特征，它对于地貌的测绘和等高线的勾画，以及正确使用地形图都有很大帮助。

①同一条等高线上各点的高程相等。

②等高线是闭合曲线，不能中断，如果不在同一幅图内闭合，则必定在相邻的其他图幅内闭合。

③等高线只有在绝壁或悬崖处才会重合或相交。

④等高线经过山脊或山谷时改变方向，因此山脊线与山谷线应和改变方向处的等高线的切线垂直相交。

⑤在同一幅地形图上，等高线间隔是相同的。因此，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。倾斜平面的等高线是一组间距相等且平行的直线。

3、等高线的分类

地形图中的等高线主要有首曲线和计曲线，有时也用间曲线和助曲线。

①首曲线

首曲线也称基本等高线，是指从高程基准面起算，按规定的基本等高距描绘的等高线称首曲线，用宽度为 0.15m 的细实线表示。

②计曲线

计曲线从高程基准面起算，每隔四条基本等高线有一条加粗的等高线，称为计曲线。为了读图方便，计曲线上也注出高程。

③间曲线和助曲线

当基本等高线不足以显示局部地貌特征时，按二分之一基本等高距所加绘的等高线，称为间曲线（又称半距等高线），用长虚线表示。

按四分之一基本等高距所加绘的等高线，称为助曲线，用短虚线表示。

描绘时均可不闭合。

4、等高距与等高平距

相邻等高线之间的高差称为等高距或等高线间隔。在同一幅地形图上，等高距是相同的。相邻等高线之间的水平距离称为等高线平距，常以 d 表示。由于同一幅地形图中等高距是相同的，所以等高线平距 d 的大小与地面的坡度有关。等高线平距越小，地面坡度越大；平距越大，则坡度越小；平距相等，则坡度相同。由此可见，根据地形图上等高线的疏、密可判定地面坡度的缓、陡。

5、典型地貌等高线表示方法

①山丘和盆地小的叫洼地）。

②山背和山谷隆起而高于四周的高地叫山丘。四周高，中间低的地形为盆地（面积 从山顶到山脚的凸起部分称为山背。两条山背之间的条形低凹部分称为山谷。

③山脊

④鞍部

若干个相邻山顶、鞍部相连的凸棱部分，称为山脊，山脊的棱线叫山脊线。山脊上相邻两个山顶之间的形似马鞍状的低凹部位称为鞍部。

⑤峭壁和悬崖

近于垂直的山坡称为峭壁，上部凸出下部凹进的绝壁称为悬崖。

典型地貌的识别方法在地形图上凡是最小的闭合小圆圈都是山顶，根据这些圆圈的大小和形态，还可以分辨出是尖顶山、圆顶山或平顶山。以山顶为准，等高线向外凸出的是山背，向里凹入的是山谷，两个山顶之间，两组等高线凸为弯相对的就是鞍部，若干个山顶与鞍部连接的凸棱部分就是山脊。从山顶到山脚的倾斜部分称为斜坡。

三、地形图的内容及表示方法

（一）比例尺

地形图上一段直线的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。

(1)数字比例尺

数字比例尺一般取分子为 1，分母为整数的分数表示。设图上某一直线长度为 d，相应实地的水平长度为 D，则图的比例尺为：
式中 M 为比例尺分母。分母越大(分数值越小)，则比例尺就越小。为了满足经济建设和国防建设的需要，测绘并编制了各种不同比例尺的地形图。通常我们称 1：100 万、1：50 万、1：20 万为小比例尺地形图；1：5 万、1；2.5 万为中比例尺地形图；1：1 万、1：5000、1：2000、1：1000 和 1：500 为大比例尺地形图。

工程建筑类各专业通常使用大比例尺地形图。

（这里我主要以大比例尺为例进行说明）

(2)图示比例尺

为了用图方便，以及减小由于图纸伸缩而引起的使用中的误差，在绘制地形图时，常在图上绘制图示比例尺，最常见的图示比例尺为直线比例尺。

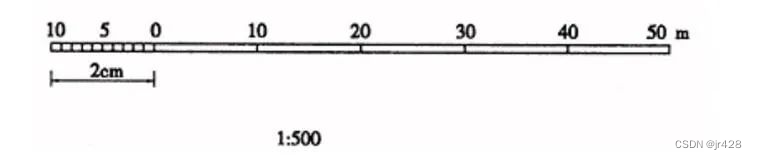

如下图为 1：500 的直线比例尺，取 2cm 为基本单位，从直线比例尺上可直接读得基本单位的 1／10，估读到 1／100。

（二）地形图的分幅和编号

为便于测绘、管理和使用地形图，需要将大面积的各种比例尺的地形图进行统一的分幅和编号。地形图分幅的方法分为两类：一类是按经纬线分幅的梯形分幅法(又称为国际分幅法)；另一类是按坐标格网分幅的矩形分幅法。前者用于国家基本图的分幅，后者则用于工程建设大比例尺图的分幅。

（这里对于分幅的知识请大家查阅一下相关的书籍，不再介绍）

（三）地形图图外注记

为了图纸管理和使用的方便，在地形图的图框外有许多注记，如图号、图名、接图表、图廓、坐标格网、三北方向线、投影方式、坐标系统、高程系统、成图方式、测绘单位、地形图图式等。
