大家好，我是加权，本篇文章向大家分享下发行SDK的架构。

需求背景

问题

作为发行SDK，通常需要面对的几大需求

1. 渠道需求，研发接入发行SDK后，可以适配到TapTap，华为，应用宝等其他渠道

2. 广告上报需求，广告投放时，需要接入不同的上报SDK，如抖音，腾讯等

3. 皮肤替换需求，如特定游戏皮肤定制

4. 试验性功能，如当前较常见的云游戏、直播等功能，特点时效果不佳时会移除

方案：插件化

以上需求，最大的问题是要解决功能灵活性的问题，需要做到面对不同的渠道、广告，游戏，做到功能灵活删减。

为此我们引入功能插件化的概念。

通常行业中的插件化是指

是将整个App拆分成很多模块，每个模块都是一个Apk（组件化的每个模块是一个lib），最终打包的时候将宿主Apk和插件Apk分开打包，只需发布宿主Apk到应用市场，插件Apk通过动态按需下发到宿主Apk。

这里我们只需要实现模块为apk，在切包时灵活组合即可，动态下发、加载可以视为高阶功能，本文不讨论。

方案架构

切包架构

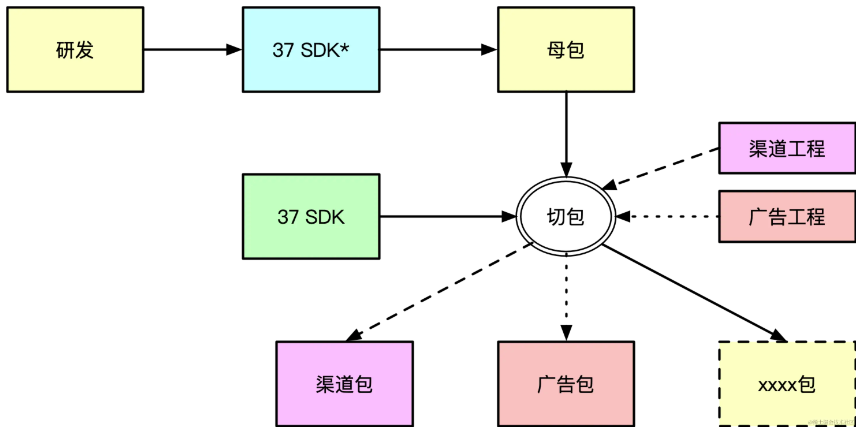

切包是实现插件化的关键步骤，基本架构如下

1. 37 SDK*（蓝色）：是指提供给研发接入的sdk，当不涉及对外API改动时，不需要更新

2. 37 SDK（绿色）：是指包含核心功能的apk包

3. 渠道功能、广告工程（插件工程/模块）：是用来构建插件apk的工程/模块

通过切包流程需要实现

1. 覆盖37 SDK*（蓝色）的代码，实现功能更新

2. 合并核心apk和插件apk，往最终包体中接入插件功能

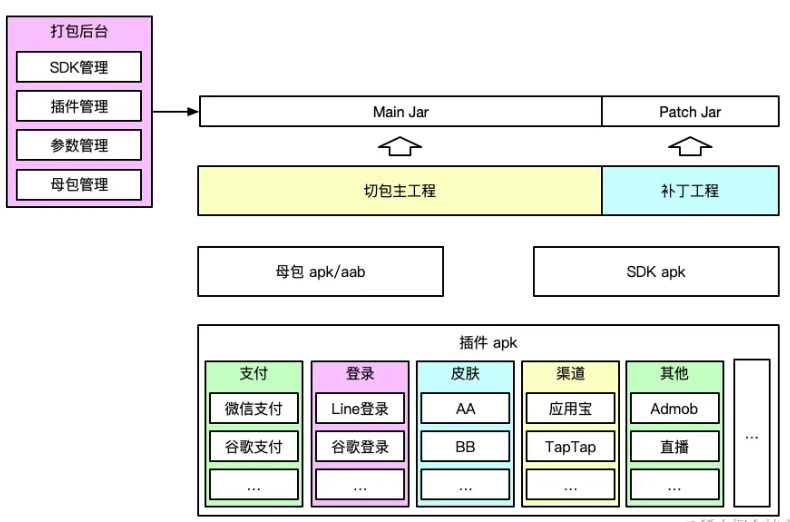

具体的工程结构如下

1. 打包后台：统一管理sdk、插件、母包以及插件参数

2. 切包主工程：核心切包逻辑

3. 补丁工程：针对特殊游戏或者渠道定制化切包流程时使用

4. 母包：由研发提供

5. sdk apk：核心功能apk

6. 插件apk：插件功能apk

代码架构

在具体实现中，为了实现功能的灵活组装，我们需要解决以下问题

1. 插件不存在的情况

   1. 插件不存在，意味着功能不可用，我们在代码中需要进行特殊处理，避免程序异常

2. 存在多个插件的情况

   1. 多个插件，意味着我们需要有手段选择具体插件，例如增加配置文件和后台下发配置

3. 新增插件的情况

   1. 当某个功能没有预留插件功能，需要新增开发，我们需要有手段让旧版本也可以动态加载该插件功能

为了实现以上目的，代码构架设计如下（以登录功能为例）

我们对功能实现划分以下概念

1. 对外接口类：这里会直接引入管理类，是所有功能的集合，我们直接替换整个对外接口类就可以实现替换任意功能

2. 管理类抽象：在代码实现中，大部分都是引用管理类抽象类，这样在替换实现时不会出现问题

3. 管理类实现：管理类通常是同个模块下多个功能的组合，这样可以提供手段批量替换多个功能

4. 功能抽象：单一功能的抽象，是最常用的插件层级

5. 功能实现：具体的实现

对功能进行划分后，我们就可以根据实际需要，使用插件类对不同的类进行替换，来实现不同程度的功能替换。

关于如何处理无插件情况和插件配置化，在下文讲解

插件

参数

对于大多数第三方sdk，都有单独的参数，因此当我们通过插件接入第三方功能时，我们需要有手段处理这些插件的参数。

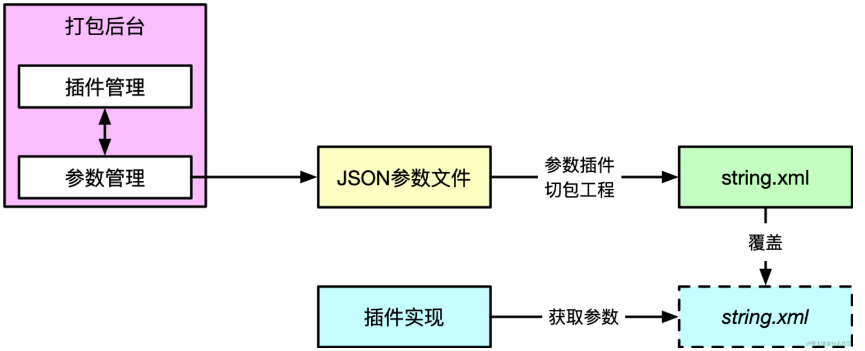

这里我们主要通过字符串资源获取参数，并通过gradle插件脚本处理参数文件的方式处理，架构如下

1. 打包后台：统一管理插件和参数，可以输出sdk和插件关联的参数到json中

2. JSON参数文件：sdk和插件使用的所有参数

3. 参数插件、切包工程：逻辑一样，将JSON参数文件中的参数转换成string资源

这里利用了安卓字符串资源加载的特点，可以做到

1. 编译时修改参数

2. 动态获取参数，可以通过切包修改参数

实例化

插件的实例化常见的几种形式

1. 代码枚举

   1. 通过直接枚举所有插件类型进行实例化

2. 配置文件/接口下发

   1. 根据配置文件的类型，将对应插件实例化

3. 插件注入

   1. 插件apk自己注入插件实例到sdk中

我们实际会结合第2和第3种方法处理插件的实例化问题

配置文件/接口下发

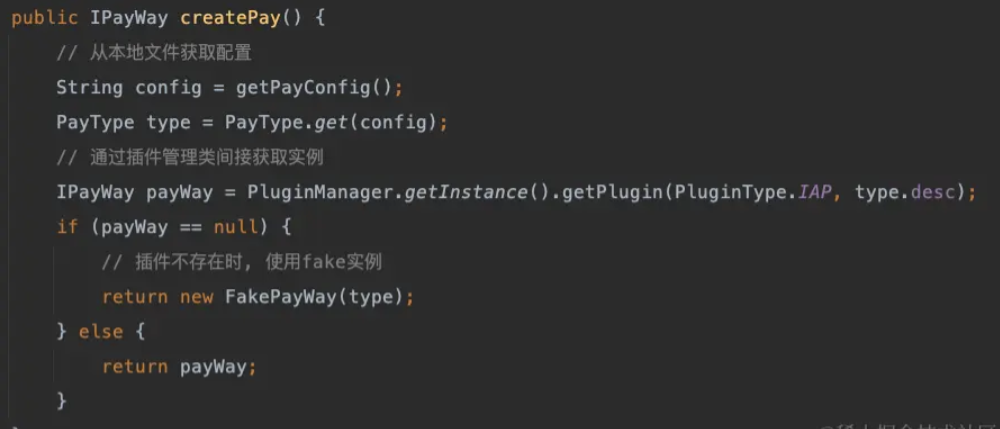

关键步骤

1. 通过读取文件或者接口下发的配置获取配置项

2. 根据配置项，通过插件管理类获取插件实例

3. 在插件不可用时，返回fake实例，避免程序异常

插件注入

根据配置获取实例时，我们可以指定插件类型获取，那么sdk是如何知道有哪些插件的呢，比较合适的方法是让插件自己持有插件信息，通过切包注入插件信息到skd中，这样sdk本身对插件完全无感知，解耦更加彻底。

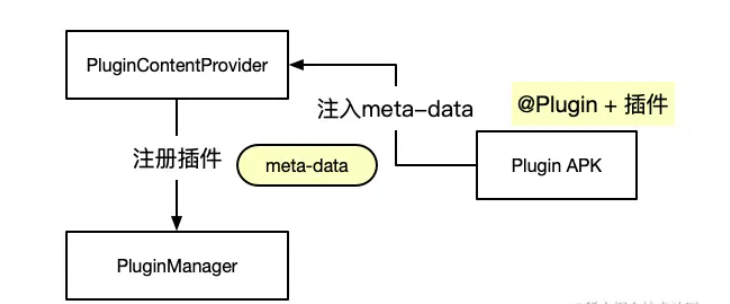

代码架构如下图

1. PluginContentProvider：我们利用provider的特点，在应用启动时，通过解析AndroidManifest.xml中的meta-data来获取插件信息，然后注册到PluginManager中

2. PluginManager：保存所有插件信息，注意在外部获取插件时才实例化插件

3. Plugin Apk：插件apk，带有插件的meta-data信息，在切包时把插件信息合并到sdk中，实现注入

4. 插件注解+脚本：使用注解标记插件类，并且利用脚本自动生成插件信息，可以提高插件开发效率和出错几率

至此，我们就已经完整构建了整个插件化架构，包括了插件的基本架构，sdk使用插件的形式，切包架构等多个模块。

总结

使用插件化架构需要多个模块互相配合，关键点如下

1. 代码需要足够解耦，功能需要足够抽象

2. 插件模块，包含注册插件、插件实例化等

3. 切包模块，需要支持多apk融合，并且可以处理多插件参数等情况

4. sdk模块，需要支持适配多插件情况

5. 打包后台，需要管理所有插件

整个方案大致就是这样，欢迎大家在评论区回复讨论~
