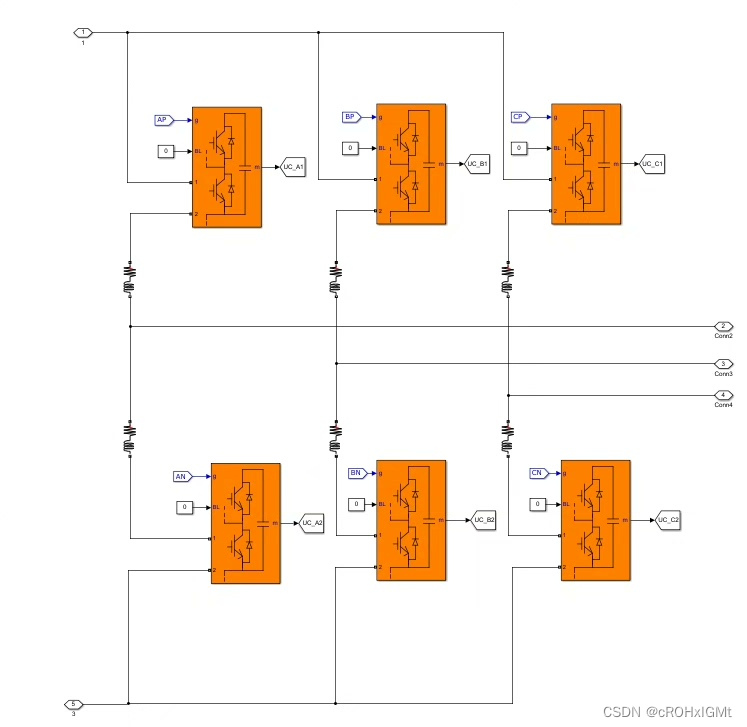

基于VSG控制(虚拟同步发电机控制)的模块化多电平变流器MMC

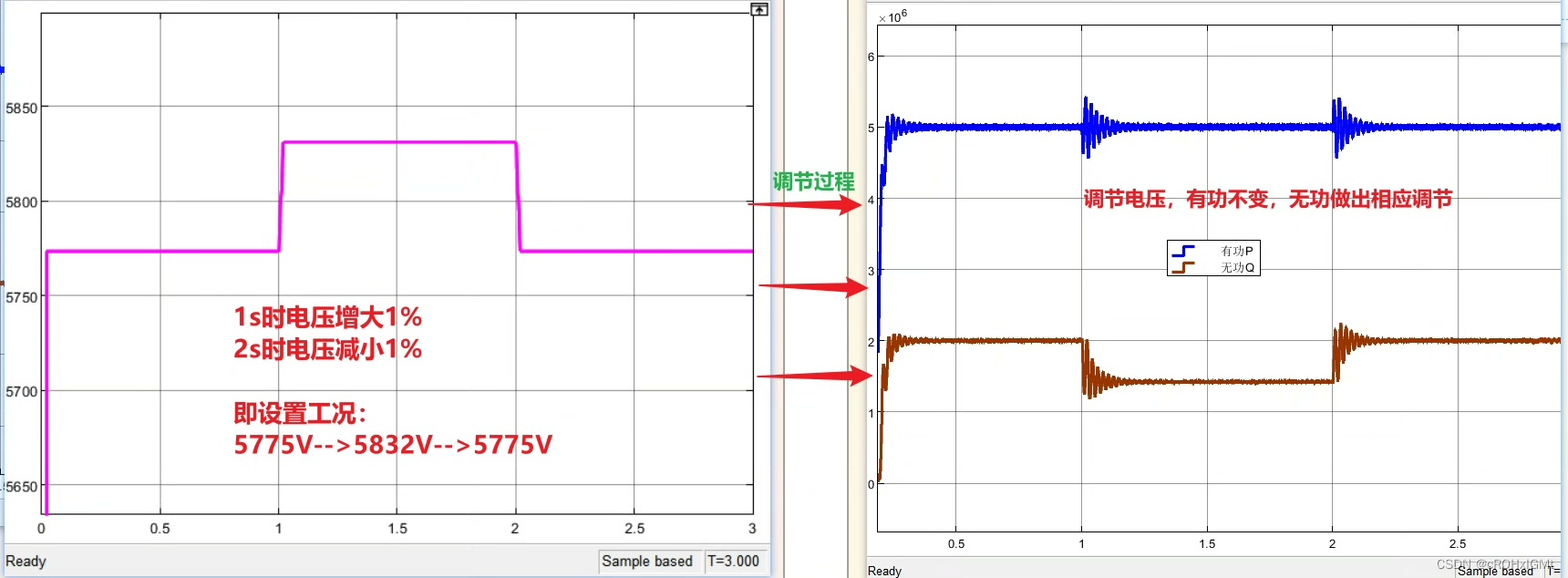

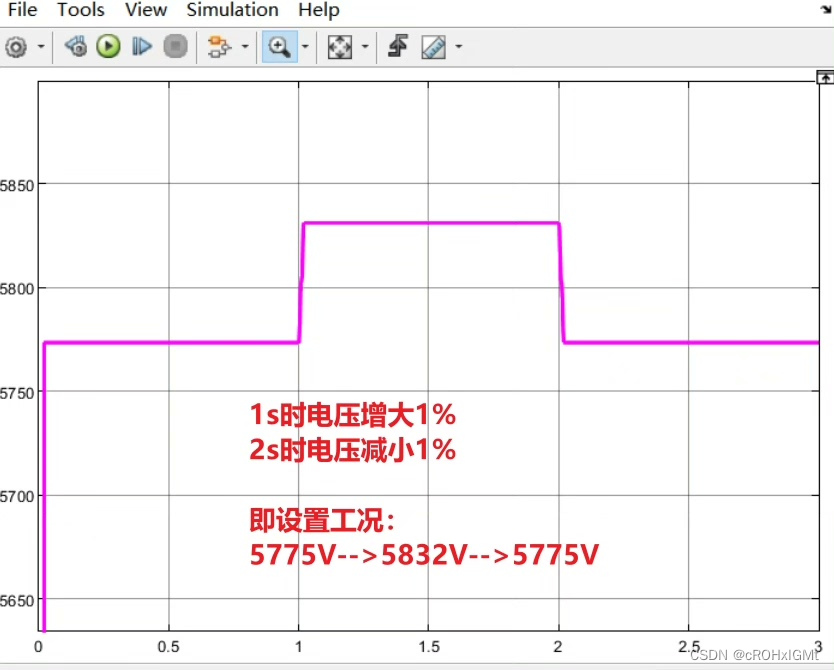

通过设置可编程电源,模拟电网频率和电压改变,
观测MMC输出功率的变化情况
初步设定值电网线电压U=10kV;Pref=10e6;Qref=2e6;

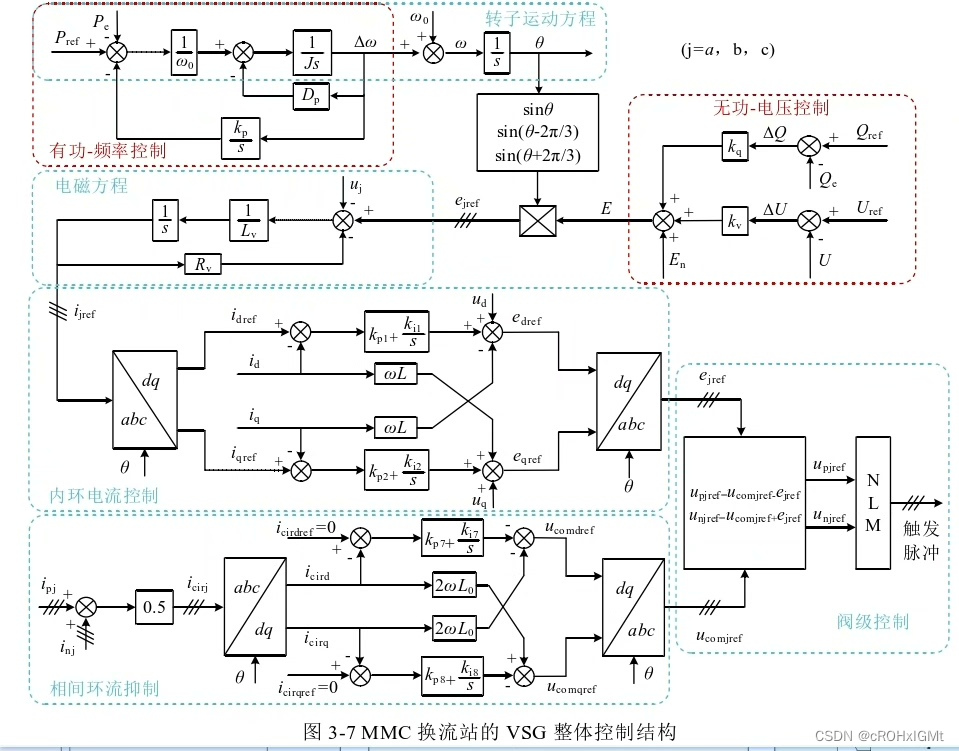

1、VSG外环控制(虚拟同步发电机控制)
a.有功-频率控制 b.无功-电压控制
2、电流内环控制
3、环流抑制控制
4、电容电压均衡控制

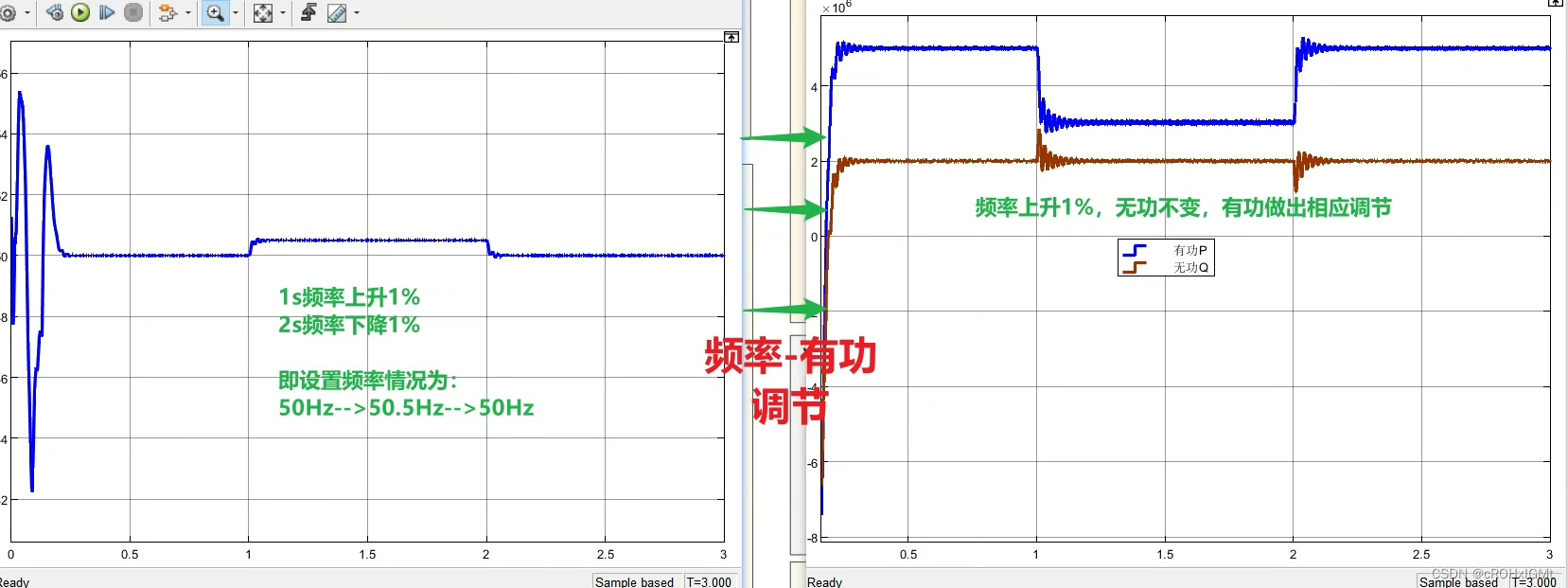

(1)当电网中负荷突然发生变化时,系统频率会因功率不平衡发生偏移,而下垂控制可以自动调节MMC换流站的有功输出,给与电网一定的有功功率支撑。
(2)VSG的无功-电压控制在保证无功功率跟踪的同时,还能参与MMC换流站受端电网的电压调节,根据电压的偏差为受端电网提供必要的无功支撑。
