本文介绍在使用Capture CIS时如何调整复制（Ctrl+Insert）和粘贴（Shift+Insert）快捷键，并提及了编辑Off-pageconnector的快捷方式Ctrl+E和属性编辑方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用Capture CIS画图时发现使用Ctrl+C和Ctrl+V来进行复制粘贴, 后来发现快捷键不是这个, 而是

ctrl+insert和粘贴快捷键Shift+intert

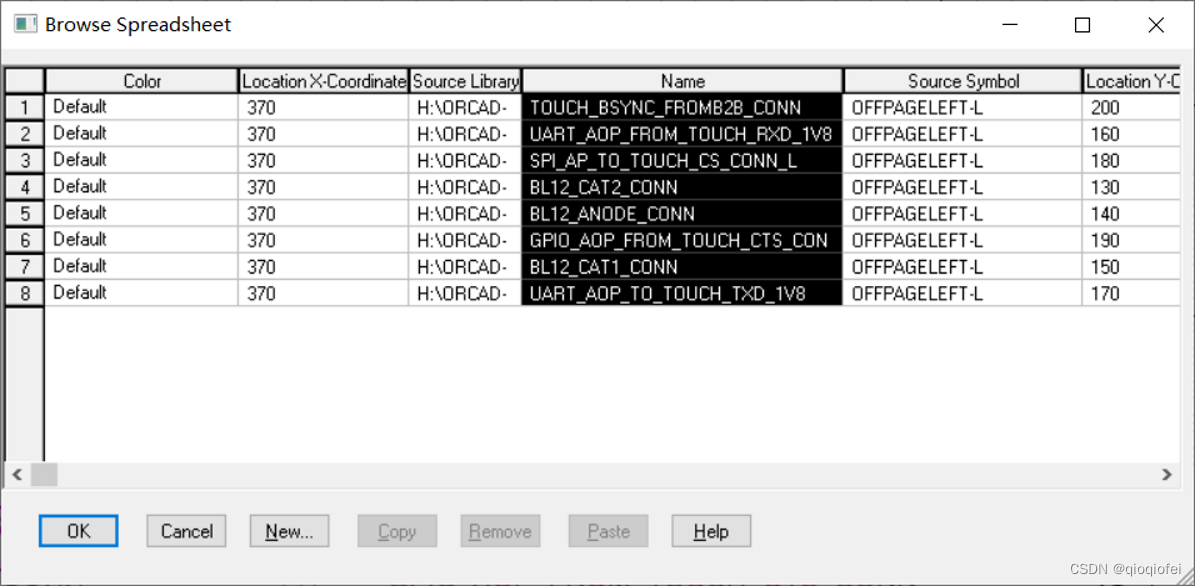

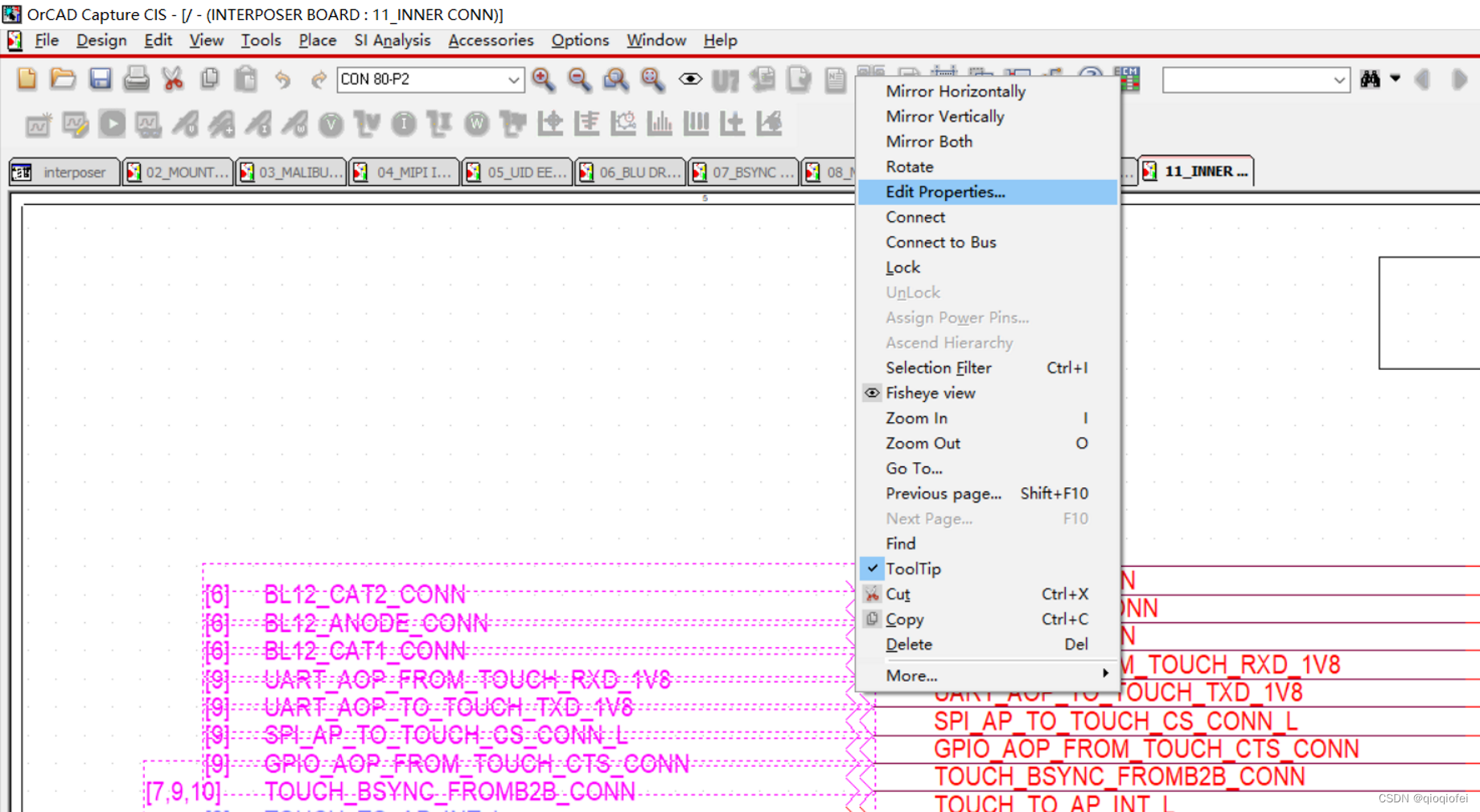

1. 选择多个off-page connector之后，通过“Ctrl+E”或者“右键–>Edit Properties”,打开Browse Spreadsheet

2. 复制快捷键ctrl+insert

3. 粘贴快捷键Shift+intert
