CS5366AN，typec转HDMI 2Lean 4k60方案，替代GSV2201方案，替代AG9411方案

原创 于 2024-11-08 09:46:01 发布
· 359 阅读 · 5 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CS5366芯片 #CS5366an设计资料 #CS5366规格书 #替代GSV2201方案 #替代AG9411方案

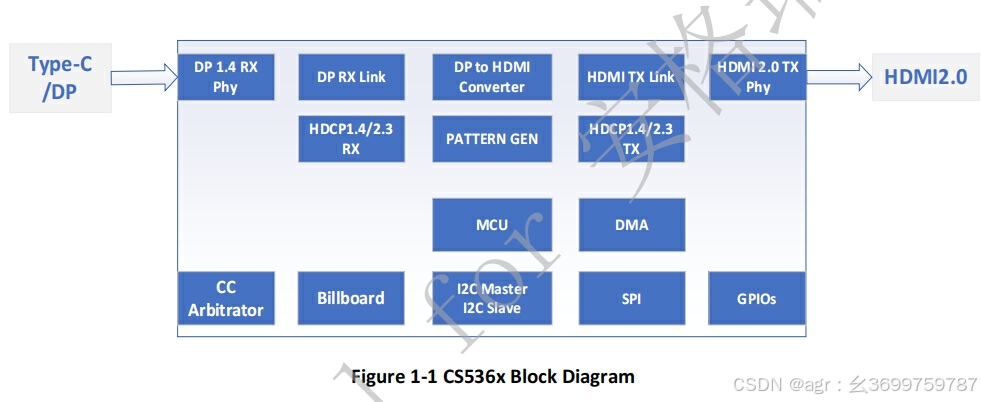

集睿致远ASL的CS5366芯片是一款Type-C转HDMI 2Lean 4K60的视频转换芯片
通过USB Type-C连接器将DP RX视频信号转换为HDMI/DVI TX视频信号。DP信号转接只用2lane，另外2lane可以输出USB 3.0/3.1信号，同时兼容PD 3.0，并支持双向PD,相较于CS5266刷新率从30HZ上提升到60HZ，采样频率最高可达192KHz并能按客户需求配置成不同的功能组合，是目前功耗很小的一颗芯片。相比AG9411，GSV2201，RTD2172兼容性更稳定

CS5366AN功能特征

支持最大分辨率/定时高达4k@60Hz

支持DSC v1.2a，并向后兼容前一版本

支持DSC解码器和直通模式

嵌入式32位RISC-V处理器和SPI闪存

嵌入式EDID (如果终端设备没有CS536x，它将响应EDID)

支持HDCP 1.4和HDCP2.3，支持HDCP中继器

支持RGB4：4：4 8/12位bpc和YCbCr 4：4：4,4：2：2、4：2：0 8/10/12位bpc

支持多达32个频道的16/20/24位音频高达192 kHz采样频率

支持USB在线进行固件更新

CS5366设计typec转HDMI_2lane 4k_60方案 可以外挂其他HUB芯片，可拓展网口，读卡，音频，USB3.0等其他功能
