VCS入门笔记

1. Basic

1）Two-step Simulation Process

• compile: vcs xx.v xx.v
• run simulation: ./simv
• ※create simulation executable with different name: vcs xx.v xx.v -o diffname

2）One-step Simulation Process

• 添加指令-R ，例如：vcs xx.v xx.v -R
• 存在lib目录，添加指令+libext+.v，例如vcs xx.v xx.v -y ./lib +libext+.v -R
• 文件列表指令-f，例如vcs -f filelist.f -R

※在testbench中使用$test$plusargs("xxx")，即可在仿真运行命令时添加相应的参数指定条件。

2. VCS UCLI Debugger

• vcs -f filelist.f -R -debug_all -ucli. When the UCLI debugger is invoked, you are placed at simulation time 0.
• 常用指令

command	function
scope	查看当前层次的module/切换层次scope u1orscope -up
run	继续运行
get	获取某信号的值，可添加-radix hex
show	查看某信号的值，单独使用可查看当前module中的值 or show xx -value
alias	赋予变量值，例如alias vars show -value -radix hex a b
force	强制赋予某变量某值
stop	添加stop条件，例如stop -posedge xx；删除stop条件stop -delete x

※如果重复使用相关的指令可以使用log文件作为脚本。

3. DVE

• 使用DVE进行debug需要添加-debug指令且在testbench中需要使用$vcdpluson
• dve &启动DVE后Open Database，添加相应的信号到波形中。

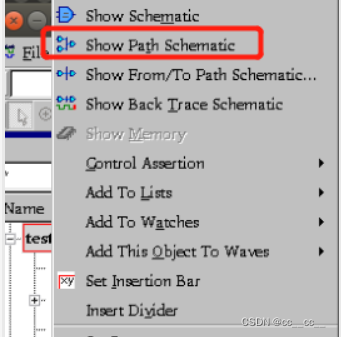

• 右击–Show Path Schematic可以查看相关信号的连接关系，帮助我们定位错误信号的出错位置。

• 可以使用Annotate Values选项查看信号变化。
• Simulator--Setup，可以使用交互模式查看波形变化。Select Signal -> Compare Signals...自动比较两个信号，不同的位置会标红。
