1.PLC控制任务说明
抢答器有三个输入,分别为I0.0、I0.1和I0.2,输出分别为Q4.0、Q4.1和Q4.2,复位输入为I0.4。任务
要求:三个人任意抢答,谁先按按钮,谁的指示灯就优先亮,且只能亮一盏灯,进行下一问题时,主持
人按复位按钮,抢答重新开始。

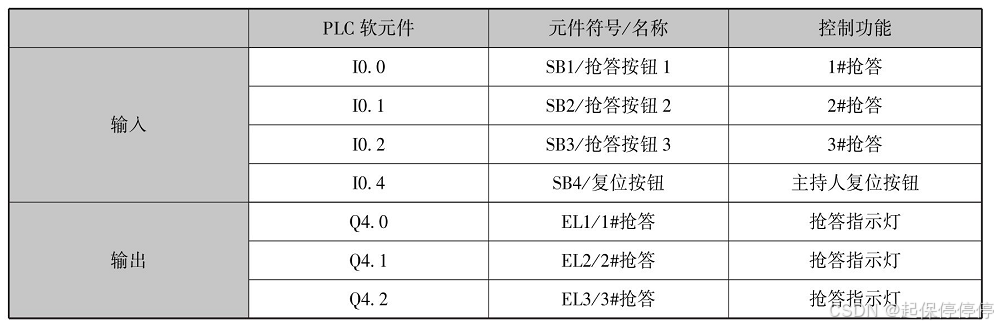

2.输入/输出元件
下面为输入/输出元件及其控制功能。

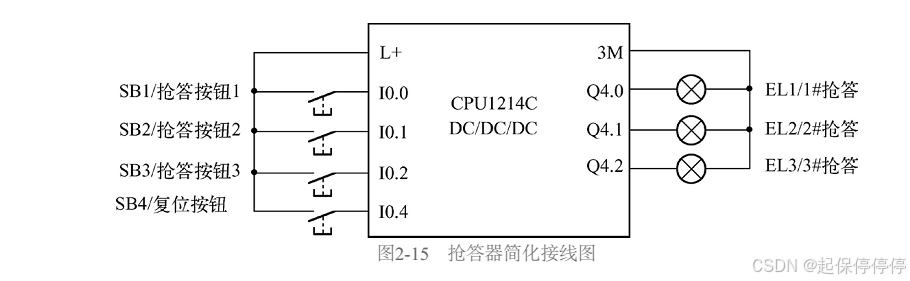

3.电气接线
4.PLC编程

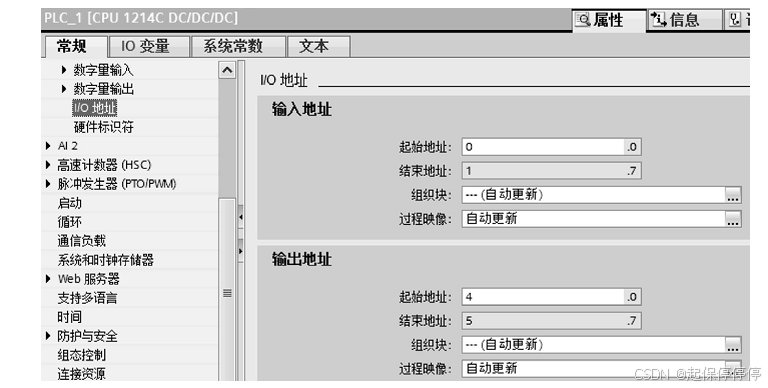

根据输入/输出元件表可知,输出Q4.0~Q4.2的起始地址与前面所讲实例的表示不同,需要在PLC的
属性中进行I/O地址重新设置,如图2-16所示,将输出起始地址从“0”改为“4”。

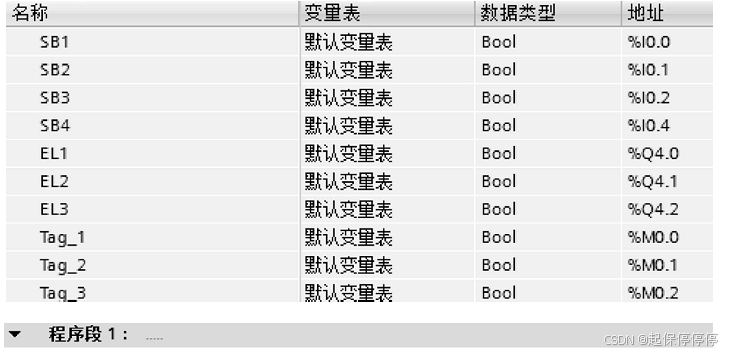

根据控制要求,需要采用双稳态触发器进行编程。表2-13为抢答器的变量表。需要注意的是,除
了I/O点之外,还增加了中间变量M0.0~M0.2,这个是SR双稳态触发器的地址。

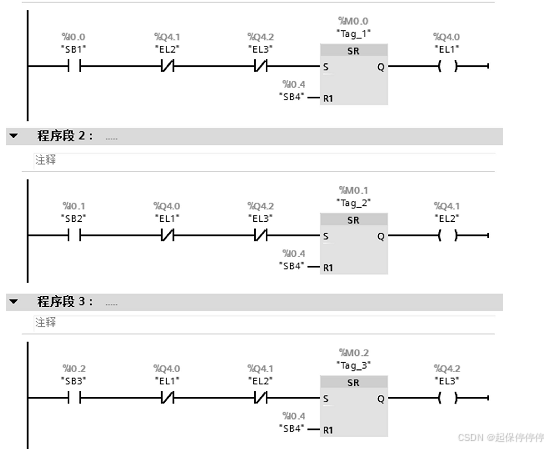

抢答器的梯形图编程如图2-17所示。程序段1可实现SB1/抢答按钮1的抢答逻辑,采用SR复位优先触
发器,输出指示灯为Q4.0,复位按钮为I0.4。程序段2可实现SB2/抢答按钮2的抢答逻辑,原理同抢答按
钮1。程序段3可实现SB3/抢答按钮3的抢答逻辑。
图2-16
表2-13
