扩频通信信号的产生与接收

扩频（Spread Spectrum，SS）是将传输信号的频谱（spectrum）打散到较其原始带宽更宽的一种通信技术，常用于无线通信领域。

1、扩频调制之后，其信号传输带宽远大于原始信号；

2、传输端会采用一个独特的码（code），此码与发送数据是无关的，接收端也必须使用这个独特的码才能解扩频以获得传输端的数据。

代表性的扩频方式有两种：

直接序列扩频（简称直序扩频，Direct-sequence spread spectrum，DSSS）和跳频（Frequency-hopping spread spectrum，FHSS）。本文主要介绍直接序列扩频。

直接序列扩频（英语：direct-sequence spread spectrum，DSSS），简称直扩（DS），是一种调制技术。就是在发送端，直接用高码率的扩频码序列去扩展信号的频谱，在接收端，用相同的扩频码序列将信号解扩，把展宽的信号还原到原始状态。

优点如下：

1、对背景的噪声（noise）、干扰（interference）以及自体多路径干扰（Multipath interference）有免疫力。

2、对人为的刻意干扰（jamming）信号有良好的抵御能力。

3、较良好的隐密性，通信过程被截收的可能性较低。这是因为扩频后，单位频率的功率值降低，截收者不易透过频谱分析仪获得敌方通信的信息；即使电波被接收了，由于截收者不知道扩频码的内涵，因此无法恢复编码的信息。所以扩频通信亦具有简单的保密通信能力。

4、降低电磁干扰（Electromagnetic Interference，EMI）。

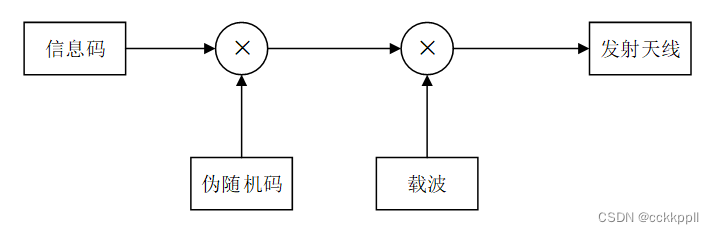

本案实现直接序列扩频信号，在直接序列扩频通信系统的发射机部分，要先将信息码和伪码作乘法操作，信息码信号变成扩频信号，最后再与载波相乘通过天线发射出去。发射机实现框图如下：

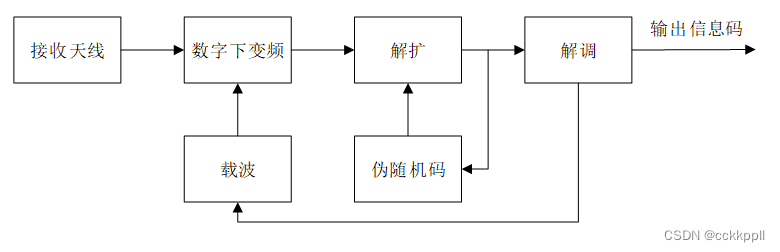

直接序列扩频通信接收系统接收到信号后，需要先解扩，再解调，恢复信息码。接收系统框图如下：

接收到信号后先去掉载波中心频率的影响，接着进行伪码的捕获和跟踪，消除伪码的影响；扩频信号解扩后运用锁相环技术实现对由于多普勒因素引起的频率偏移的准确估计，解调后将精确估计的载波频偏送数字下变频模块，实现载波同步，最终实现对扩频信号的解扩解调。

直接序列扩频系统中，伪码的产生与解扩，载波恢复是重点。

1、伪码产生

伪码采用m序列码。

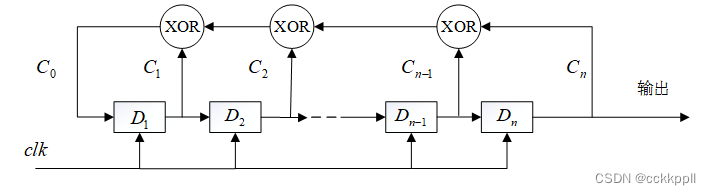

m序列是多个二进制移位寄存器经过级联而成的最长线性移位寄存器序列。若级数为n，则周期为：。产生结构如下图：

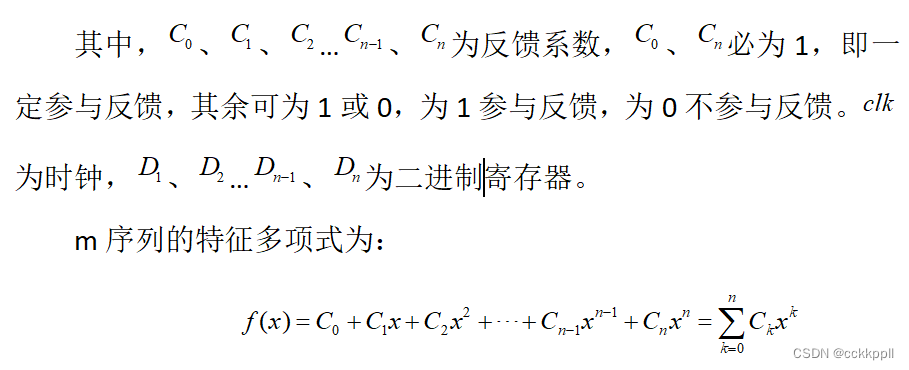

给出伪码多项式和伪码初相，每一个时钟周期，m序列伪码产生器便会输出一个码元，同时m序列伪码产生器输入端输入反馈。

2、解扩

解扩分为两部分，即伪码捕获、伪码跟踪。

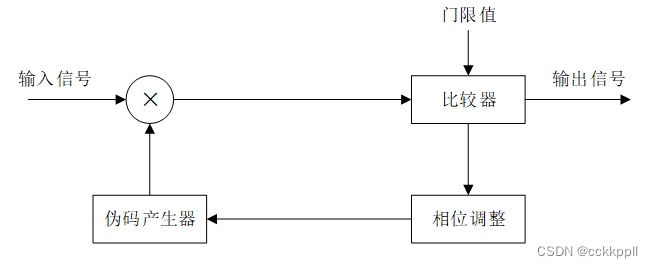

伪码捕获实现框图如下：

输入信号先与伪码产生器产生的伪码进行乘法操作，之后进行一个码周期的积分累加，并将积分累加模块的输出送至比较器与门限对比，大于门限则伪码捕获成功。否则，通过相位调整模块，将伪码产生器产生的伪码调整一个码元的相位，继续与输入信号进行乘法、积分累加、与门限对比等操作直至伪码捕获成功。

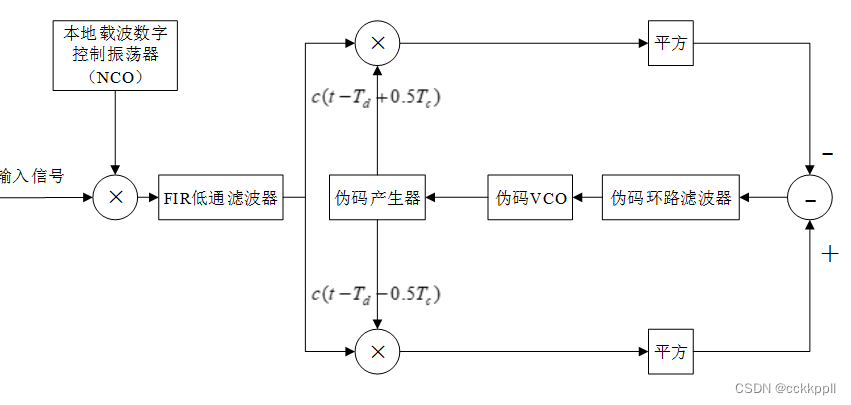

伪码跟踪采用延迟锁相环法，实现框图如下。延迟锁相环在反馈环内采用互相关，是一种效果非常好的跟踪相关波形时延差的非线性负反馈系统。主要有伪码鉴相器、伪码环路滤波器、伪码VCO和伪码产生器等几个部分，其中伪码鉴相器主要有乘法器、平方、减法器等几部分。

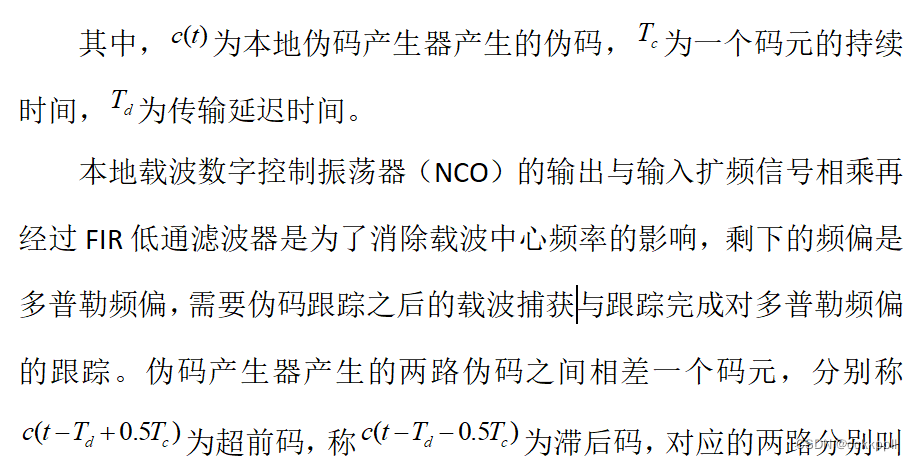

超前支路、滞后支路。两路分别进行累加，累加后求平方，消除信息码跳变的影响，接着求两路的误差，并通过伪码环路滤波器来不断调整产生伪码的时钟速度，伪码VCO产生的是控制伪码产生器产生伪码的时钟，最终使扩频信号与本地伪码产生器产生的伪码同步。达到解扩的目的。

2.1.3载波恢复

载波恢复分为载波捕获和载波跟踪，捕获成功后再进行载波跟踪。

载波捕获借助FFT处理实现，又叫频率估计，根据FFT结果的最大值的位置，能够粗略估算出信号频率。但是FFT处理具有一定的频率分辨率，频率分辨率决定了FFT处理只能估计信号频率的大致范围，所以需要科斯塔斯锁相环完成对信号的锁定跟踪。当载波跟踪阶段的环路滤波器带宽大于FFT频率分辨率时，FFT处理和锁相环处理的配合才能实现对多普勒频率偏移的精确捕获跟踪。

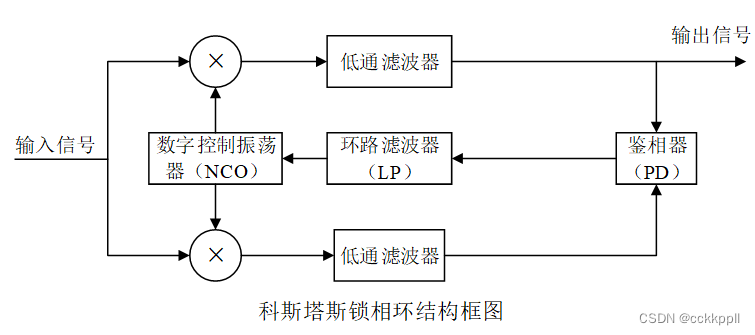

锁相环是一种窄带负反馈跟踪系统，锁相环的带宽越窄跟踪效果越好。锁相环路包括鉴别输入信号与NCO输出信号相位的鉴相器（PD）、动态调整NCO输出的环路滤波器（LP）和产生正弦、余弦信号的数字控制振荡器（NCO）。本案采用科斯塔斯锁相环实现对载波的跟踪，科斯塔斯锁相环是在普通锁相环的基础上加上I、Q两路数字下变频模块和积分清零，其结构图如下图：

数字下变频模块的作用是解调前去除载波中心频率，解调后去除载波中心频率与多普勒频率偏移之和。NCO输出信号与输入信号混频滤波的目的是得到两者的差频，当二者同步时，滤波器输出直流信号，经过转换得到信息码信号。鉴相器的作用是准确估计输入扩频信号与NCO输出信号的相位差。当两者的频率、相位不同时，鉴相器的输出不稳定；当两者同步时，鉴相器输出稳定，且两者相位差恒为0。
