深度学习之交通标志识别

cfcy36

已于 2023-11-06 10:24:07 修改

阅读量641

点赞数 2

文章标签：深度学习人工智能

于 2023-11-05 15:19:47 首次发布

本文链接：https://blog.csdn.net/cfcy36/article/details/134229748

版权

本文探讨了使用YOLOv8进行交通标志识别的任务，介绍了YOLOv8在CSP结构、PAN-FPN、Decoupled-Head和Anchor-Free等方面的改进。通过训练中国交通标志数据集，实现高效的目标检测，提供了实时检测和可视化界面。此外，还涉及RTSP协议的应用、训练效果分析以及模型优化等方面。

摘要由CSDN通过智能技术生成

前言

交通标志识别是一项重要的任务。YOLOv8是前沿的目标检测技术，它基于先前 YOLO 版本在目标检测任务上的成功，进一步提升性能和灵活性。

我们将使用YOLOv8训练中国交通标志数据集，完成一个多目标检测实战项目。可实时检测图像标志，并提供可视化演示界面。

YOLOv8具体改进如下：

Backbone：使用的依旧是CSP的思想，不过YOLOv5中的C3模块被替换成了C2f模块，实现了进一步的轻量化，同时YOLOv8依旧使用了YOLOv5等架构中使用的SPPF模块；
PAN-FPN：毫无疑问YOLOv8依旧使用了PAN的思想，不过通过对比YOLOv5与YOLOv8的结构图可以看到，YOLOv8将YOLOv5中PAN-FPN上采样阶段中的卷积结构删除了，同时也将C3模块替换为了C2f模块；
Decoupled-Head：是不是嗅到了不一样的味道？是的，YOLOv8走向了Decoupled-Head；
Anchor-Free：YOLOv8抛弃了以往的Anchor-Base，使用了Anchor-Free的思想；
损失函数：YOLOv8使用VFL Loss作为分类损失，使用DFL Loss+CIOU Loss作为分类损失；
样本匹配：YOLOv8抛弃了以往的IOU匹配或者单边比例的分配方式，而是使用了Task-Aligned Assigner匹配方式

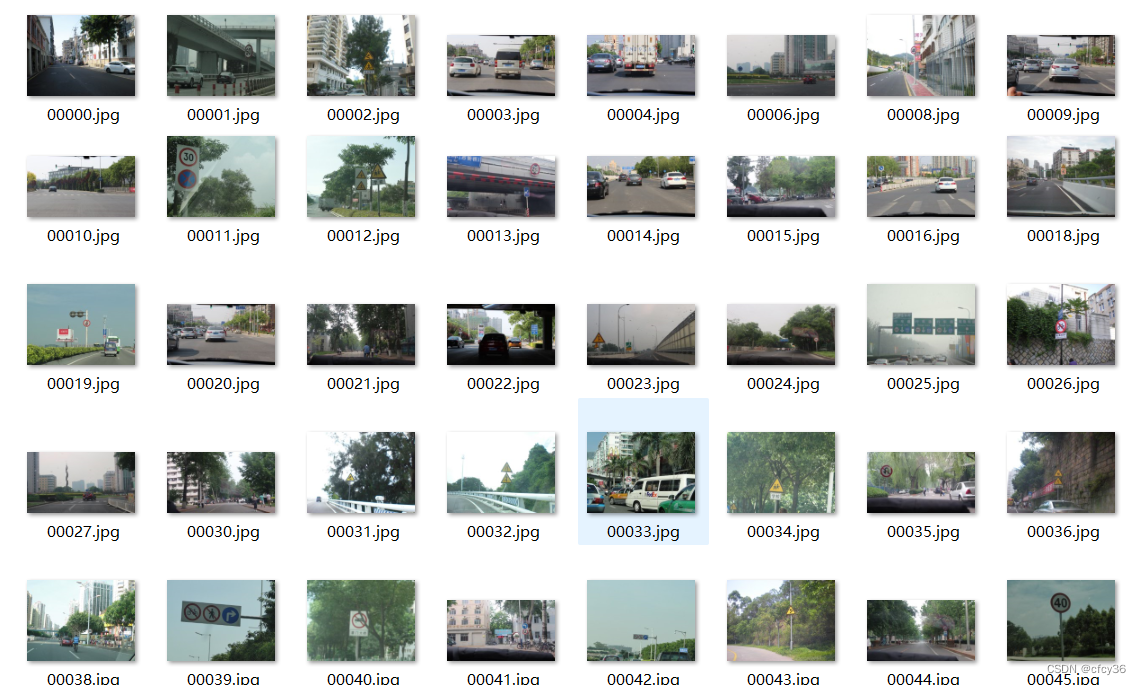

数据集来源：https://github.com/csust7zhangjm/CCTSDB

在这里插入图片描述

加载模型

from ultralytics import YOLO

# model = YOLO('yolov8n.yaml')  # 从YAML创建一个新模型
model = YOLO('weights/yolov8s.pt')  # 加载预训练模型(推荐用于训练)
# model = YOLO('yolov8s.yaml').load('weights/yolov8s.pt')  # 从YAML构建并转移权重
# 训练模型
model.train(data="../datasets-train/sign.yaml",
            imgsz=640,     # 输入图像的大小为整数或 w,h
            epochs=50,    # 要训练的次数
            batch=16,      # 每批次的图像数量（AutoBatch 为 -1）
            device=0,      # 要运行的设备，即 cuda device=0 或 device=0,1,2,3 或 device=cpu
            workers=0,     # 用于数据加载的工作线程数（如果是 DDP，则为每个 RANK）
            resume=False)  # True的时候则从上一个检查点恢复训练

主窗口向yolo实例发送执行信号

class MainWindow(QMainWindow, Ui_MainWindow):
    main2yolo_begin_sgl = Signal()

    def __init__(self, parent=None):
        super(MainWindow, self).__init__()

        self.setupUi(self)
        self.setAttribute(Qt.WA_TranslucentBackground)
        self.setWindowFlags(Qt.FramelessWindowHint)
        UIFuncitons.uiDefinitions(self)

        UIFuncitons.shadow_style(self, self.Class_QF, QColor(0, 205, 102))
        UIFuncitons.shadow_style(self, self.Target_QF, QColor(123, 104, 238))
        UIFuncitons.shadow_style(self, self.Fps_QF, QColor(0, 205, 102))
        UIFuncitons.shadow_style(self, self.Model_QF, QColor(123, 104, 238))

        self.model_box.clear()
        self.pt_list = os.listdir('./models')
        self.pt_list = [file for file in self.pt_list if file.endswith('.pt') or file.endswith('.engine')]
        self.pt_list.sort(key=lambda x: os.path.getsize('./models/' + x))  # 按文件大小排序
        self.model_box.clear()
        self.model_box.addItems(self.pt_list)
        self.Qtimer_ModelBox = QTimer(self)  # 计时器：每2秒监视模型文件更改一次
        self.Qtimer_ModelBox.timeout.connect(self.ModelBoxRefre)
        self.Qtimer_ModelBox.start(2000)

        # Yolo-v8 thread
        self.yolo_predict = YoloPredictor()  # 实例化yolo检测
        self.select_model = self.model_box.currentText()
        self.yolo_predict.new_model_name = "./models/%s" % self.select_model
        self.yolo_thread = QThread()
        self.yolo_predict.yolo2main_trail_img.connect(lambda x: self.show_image(x, self.pre_video))
        self.yolo_predict.yolo2main_box_img.connect(lambda x: self.show_image(x, self.res_video))
        self.yolo_predict.yolo2main_status_msg.connect(lambda x: self.show_status(x))
        self.yolo_predict.yolo2main_fps.connect(lambda x: self.fps_label.setText(x))

        self.yolo_predict.yolo2main_class_num.connect(lambda x: self.Class_num.setText(str(x)))
        self.yolo_predict.yolo2main_target_num.connect(lambda x: self.Target_num.setText(str(x)))
        self.yolo_predict.yolo2main_progress.connect(lambda x: self.progress_bar.setValue(x))
        self.main2yolo_begin_sgl.connect(self.yolo_predict.run)
        self.yolo_predict.moveToThread(self.yolo_thread)

        # 模型参数
        self.model_box.currentTextChanged.
