codesys【modbusRTU】从站

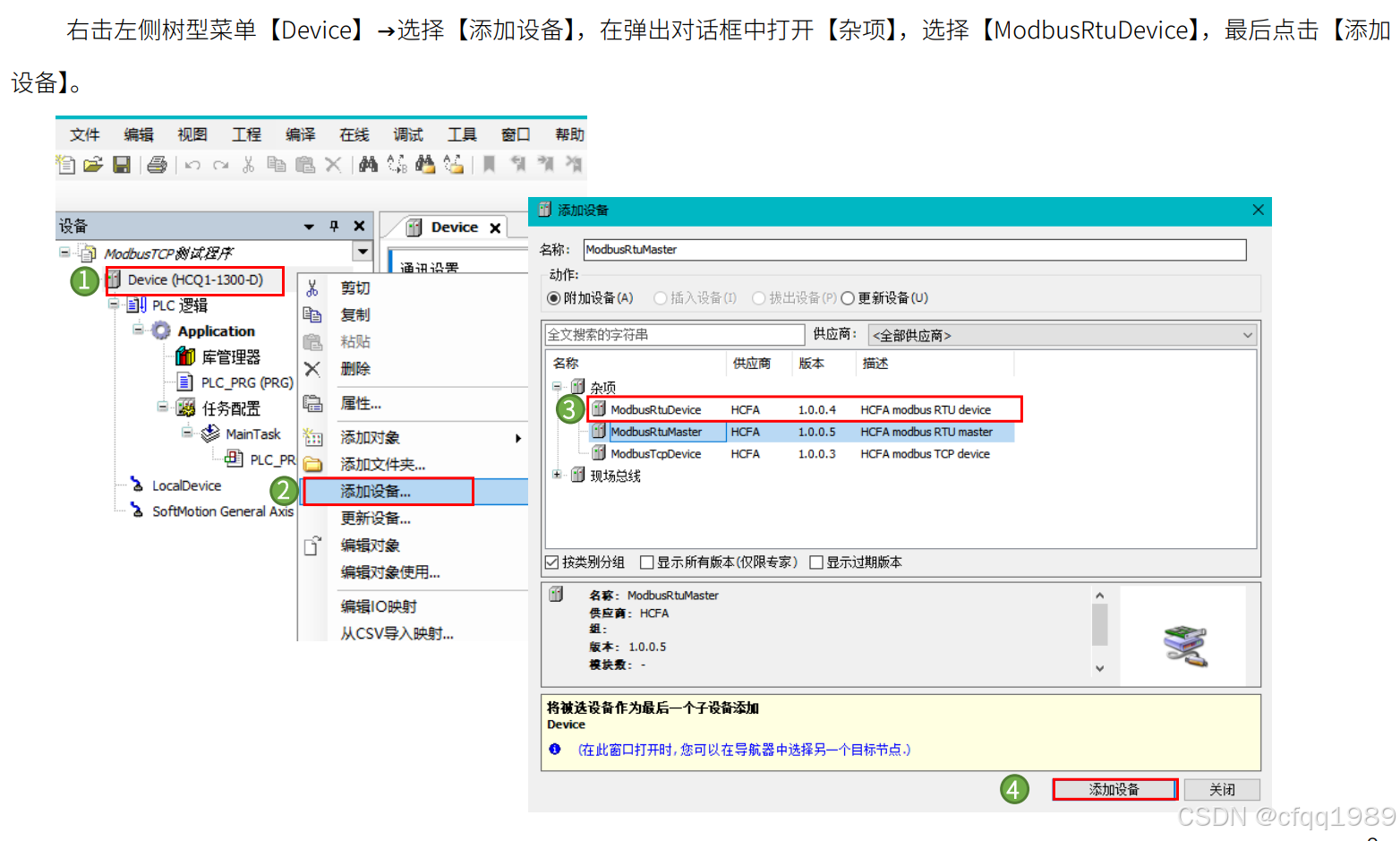

1添加模块:

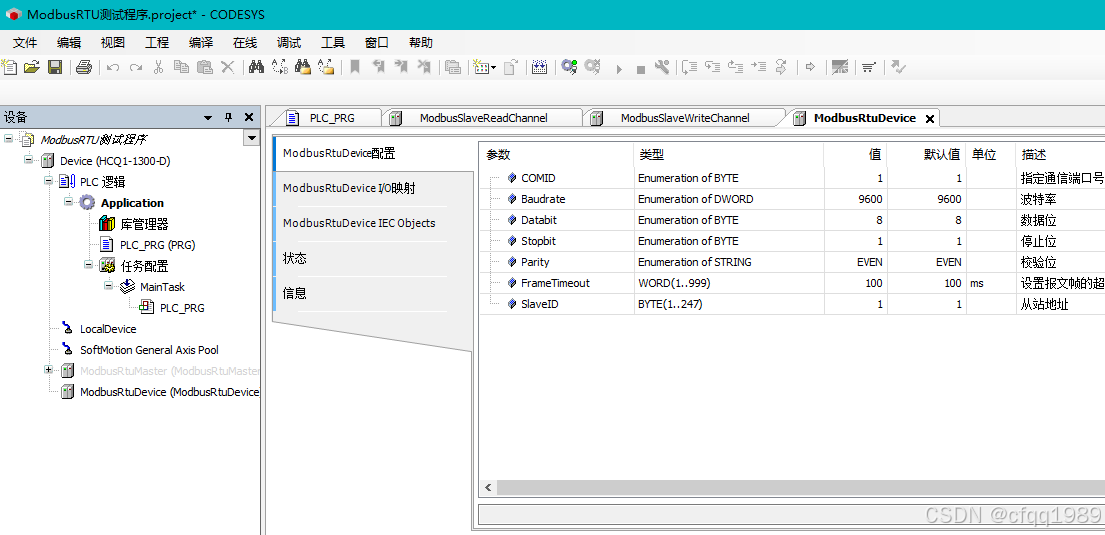

2模块配置:【从站】

常用        96N81



3从站元素:

4DI从站输入:

离散输入,对应从站的输入【1区】

由%QX46.0 控制  【从站输入10001点位】

        %QX46.1 控制  【从站输入10002点位】

5DO从站输出:

上位机控制【从站rtu】输出线圈。实际是从站输入点%ix104.0

这样plc再处理一下,再输出到plc的DO点位上

6优化从站:

带【M】篮圈标,是偏移锁。(固定地址用)

主要是方便记忆规划。

不需要时,可以选中后,删除。这样地址是自动排序的地址偏移。
