吸盘天线选型指南

本文章是笔者理论结合实践进行整理的备忘笔记。希望在帮助自己温习避免遗忘的同时，也能帮助其他需要参考的朋友。如有谬误，欢迎大家进行指正。

一、什么是吸盘天线

吸盘天线是一种棒状/鞭状天的单极天线，它垂直于一个理想导体平面（如地面）上。这种设计使得吸盘天线在理想无限大平面上的理想最小电尺寸为1/4波长，从而实现有效的信号收发。如果要提高增益，可以通过增加天线辐射体的长度（1/4波长整数倍）来实现。

二、应用场景

吸盘天线因其安装方便、增益较高等优势，被广泛应用于自动售卖机、快递柜、车载电台、无线模块以及中等增益要求的无线网关等。在户外使用时，可以选择天线罩为玻璃钢等材质，以防水防风。

三、安装注意事项

为了发挥吸盘天线的最佳性能，建议将其吸附在机柜或车顶等位置以保证高度和辐射方向。此外，应避免将天线安装在电磁环境复杂的地方，以减少背景噪音和其他干扰。

四、天线设计的重要参数

1. 工作频率（f）：这是天线设计用来工作的特定频率或者频率范围，与波长（λ）的关系是 λ = c / f，其中 c 是光速。

2. 波长（λ）：波长是电磁波在一个周期内传播的距离，对于单极天线，理想长度是波长的四分之一（λ/4）。

3. 天线长度（L）：天线的实际物理长度，对于单极天线，理想长度是工作频率下波长的四分之一。

4. 带宽（BW）：天线有效工作的工作频率范围。

5. 效率（η）：天线将输入功率转化为辐射功率的能力。

6. 驻波比（SWR）：衡量天线与馈线匹配程度的指标，理想值为1。

7. 辐射电阻（R_rad）：天线辐射功率的能力，是天线效率的一个重要指标。

8. 输入阻抗（Z_in）：天线输入端的阻抗，理想情况下与传输线的阻抗匹配（通常为50Ω或75Ω）。

9. 增益（G）：衡量天线辐射效率的参数，它描述了天线相对于一个参考天线（通常是半波长偶极子天线）在特定方向上辐射或接收电磁波的能力。增益通常以分贝（dB）为单位表示，它反映了天线在特定方向上集中辐射或接收信号的能力。

五、天线频率效率和尺寸的关系

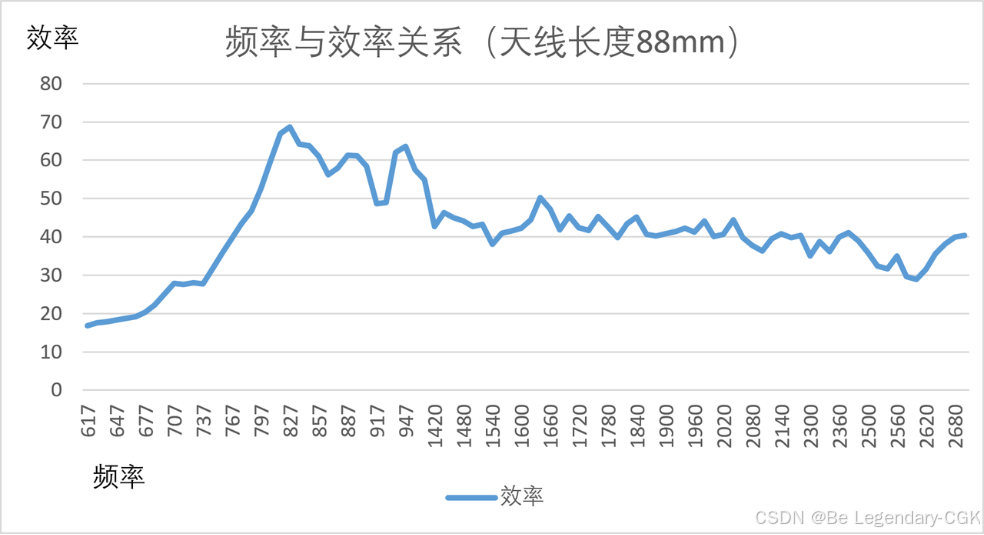

下图为某款单极子天线（88mm）频率与效率之间的关系图：

1. 当天线尺寸小于四分之一波长时，其效率会受到显著的影响，并且急剧降低，这主要是由于辐射电阻的降低、电抗分量的增加、带宽限制、阻抗匹配问题以及辐射模式的变化。然而，通过精心设计和优化，可以在一定程度上提高缩短天线的效率。具体原因如下所示：

（1）辐射电阻降低：当天线长度减小时，辐射电阻（Rʀ）会迅速降低。辐射电阻是天线效率的关键因素之一，它代表了天线将电能转化为电磁波辐射的能力。辐射电阻的降低意味着更多的能量以热的形式损耗，而不是被辐射出去，从而降低了天线的效率 。

（2）电抗分量增加：缩短的天线会导致电抗分量（Xc）增加，这需要通过增加电感来调谐，以抵消电容性电抗。然而，这会增加电感器的损耗电阻（Rʟ），进一步降低效率 。

（3）带宽限制：缩短天线尺寸，工作带宽会降低，因为缩短的天线必须有较高的Q值。这会使天线偏离谐振，迅速增加电抗分量，即使通过采用较大直径的导体来减小这种影响，带宽依然是个问题，尤其对于中心频率两侧都非常宽的频段 。

（4）阻抗匹配问题：天线的阻抗匹配也是影响效率的重要因素。当天线尺寸偏离理想长度时，其输入阻抗可能会与传输线的阻抗不匹配，导致信号反射，进一步降低传输效率。

（5）辐射模式变化：天线的辐射模式会因为尺寸的减小而发生变化，这会影响天线的定向性和覆盖范围，从而影响信号传输质量。

（6）实际应用中的妥协：在实际应用中，尤其是便携式设备和移动通信中，天线的尺寸往往需要妥协以适应设备的大小和形状。这种妥协可能会导致天线效率的降低，但通过设计优化可以在一定程度上弥补这种效率损失。

综上所述，天线尺寸小于四分之一波长时，其效率通常会降低。

2. 当天线尺寸大于四分之一波长时，其效率会受到一些影响，并逐渐降低，其效率可能不会达到最佳状态，因为辐射电阻可能不会最优，且可能会受到更多损耗因素的影响。

（1） 辐射电阻变化：如果天线长度增加，辐射电阻（Rʀ）不会像在四分之一波长时那样达到最优值，会影响天线的辐射效率。

（2）损耗因素：天线效率受到多种损耗因素的影响，如输入端的阻抗失配、馈电网络的插入损耗、天线结构的导体损耗、介质损耗以及天线辐射的表面波损耗等。这些损耗都会降低天线的辐射效率，从而影响天线性能。

（3）带宽和效率：如果要保持较高的效率，那么缩短天线的工作带宽就会降低，因为此时缩短天线必须有较高的Q值。这样做会使天线偏离谐振而迅速增加电抗分量，不过可通过采用较大直径的导体来减小这种影响，但即使这样处理，带宽依然是个问题。

（4）辐射模式和方向性：天线的辐射模式和方向性也会随着天线尺寸的增加而变化。较长的天线可能会有更好的方向性。

（5）实际应用中的妥协：在实际应用中，天线的尺寸往往需要根据具体的应用场景和物理限制进行妥协。例如，在移动通信设备中，天线的尺寸可能需要更小，以适应设备的尺寸，但这可能会牺牲一些效率。

（6）天线的谐振频率：天线的谐振频率与天线的电长度相关。电长度通常是电线物理长度除以自由空间中波传输速度与电线中速度之比。天线的电长度通常由波长来表示。天线可以在与目标波长成分数关系的长度所对应的频率下谐振。

3. 当天线尺寸等于四分之一波长时，可以达到较优的辐射电子，阻抗匹配，带宽和效率，在这种条件下，天线的性能较优。

五、天线最小尺寸的选择和计算

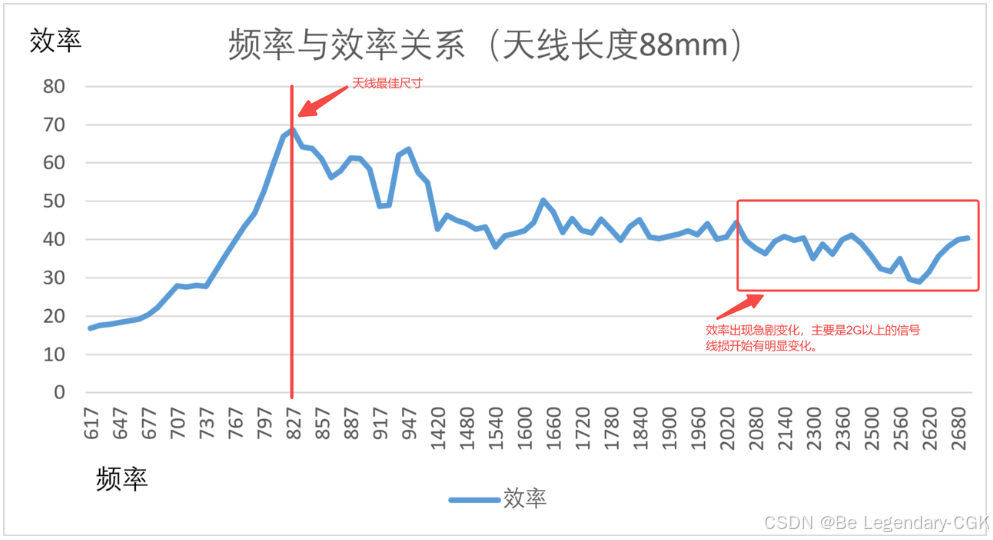

天线在选择尺寸之前，建议根据客户所需的最小频段进行计算和选择（和上游供应商沟通清楚，明确指标要求，避免造成过多资源投入浪费），如下图是某款单极子天线的效率和频率关系图：

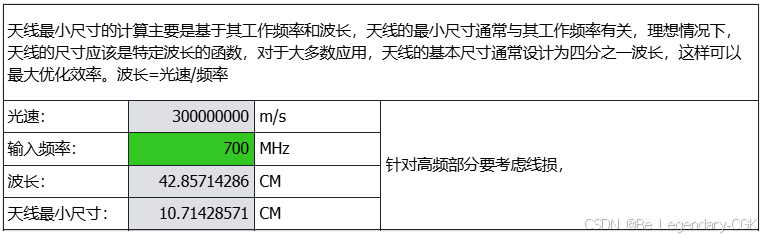

天线最小尺寸计算表，误差15%左右（需要考虑阻抗匹配，辐射电阻变化率，电抗等因素影响）

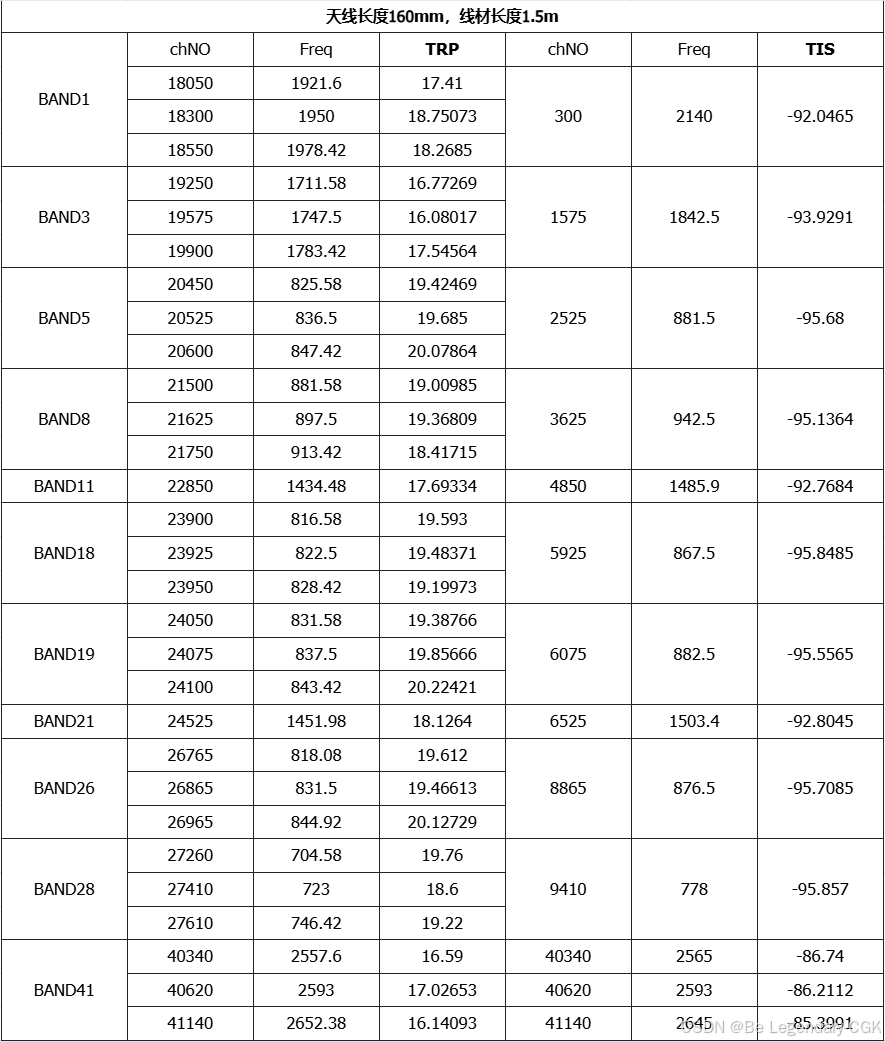

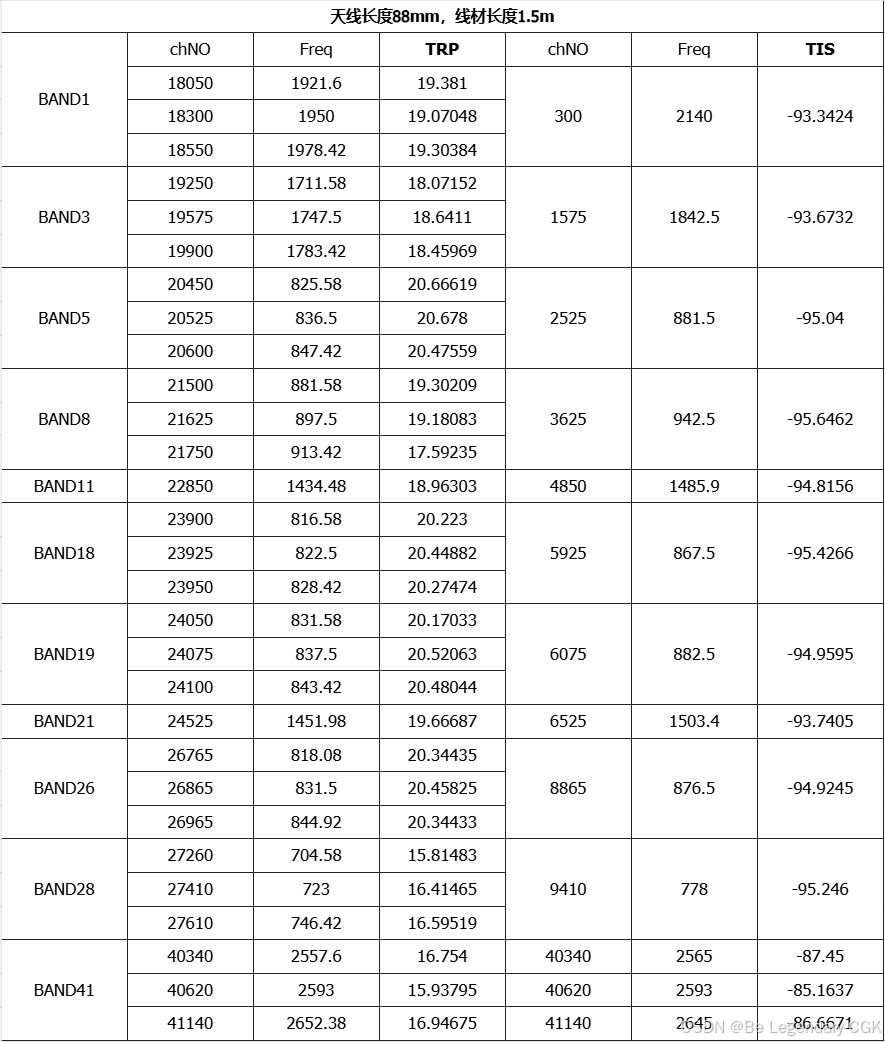

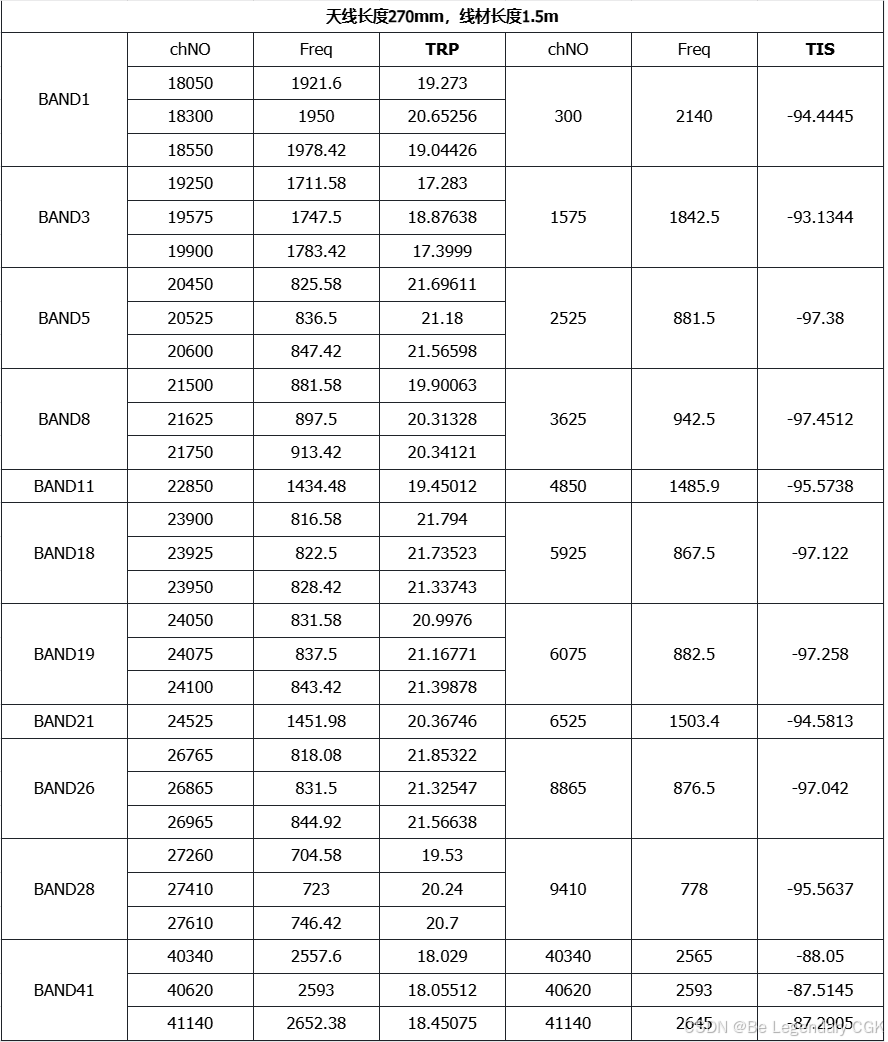

六、不同长度天线OTA数据对比
