基于0.25um 60V BCD工艺设计了一种高性能的无刷直流电机（BLDC）驱动电路。该电路具有高效率、高集成度的特点，适用于42V供电系统，最大输出电流可达2.7A，且在高效驱动无刷直流电机的同时，具有完善的过温和过流保护功能。本设计的主要模块包括功率管半桥、控制逻辑电路、高边和低边功率管驱动电路、以及相关的保护电路。本文将重点介绍该驱动电路的功能、架构和子模块设计，并通过仿真验证其性能。

1. 无刷直流电机工作原理

无刷直流电机是一种使用电子换相替代机械换相的电机，主要由定子和转子组成。定子通常采用三相绕组，转子为永磁体。在工作过程中，驱动电路根据转子的位置信号动态调整三相绕组的电流方向和大小，以产生旋转磁场，从而推动转子旋转。由于无刷电机的高效率和长寿命，它在许多领域得到了广泛的应用。

为了实现对无刷直流电机的有效驱动，驱动电路需要控制三个关键过程：

• 换相控制：电机的三相绕组需要按顺序通断，以推动转子连续旋转。
• 电流控制：通过调节输入的直流电流，驱动电路控制电机的转速和扭矩。
• 保护功能：在过流、过温等异常情况下，驱动电路需要及时关断，以防止电机或电路损坏。

2. 驱动电路的功能与架构

根据无刷直流电机的工作原理，本文设计的驱动电路采用典型的三相功率桥结构，每相桥臂包含高边功率管和低边功率管。这些功率管通过逻辑控制电路驱动，以实现电机的换相操作。具体功能模块包括：

• 功率管半桥电路：每个半桥电路包含一对N型MOSFET高边和低边功率管，用于驱动电机的三相绕组。
• 高边驱动电路：由于高边功率管的源极电压较高，无法直接使用普通驱动电路控制，因此需要使用电荷泵和自举电路来提供足够的驱动电压。
• 低边驱动电路：低边功率管的源极接地，因此其驱动电路较为简单，直接通过控制信号来开关。
• 控制逻辑电路：该模块控制功率管的开关操作，包括换相控制、刹车响应和停止响应等功能。
• 保护电路：包括过流保护和过温保护，确保电路在异常情况下能够自动关断，防止电机和驱动电路的损坏。

3. 功率管驱动电路设计

3.1 高边功率管驱动电路

高边功率管由于其源极电位随负载电流变化，需要特别的驱动电路才能维持正常工作。本文设计了一种结合电荷泵和自举电路的高边驱动方案，以提供足够的栅极驱动电压。具体如下：

• 电荷泵电路：通过振荡器控制，电荷泵将低电压提升到所需的驱动电压。本文设计的电荷泵能够提供高达48V的驱动信号，足以驱动高边功率管工作在深线性区。
• 自举电路：该电路与电荷泵配合，提供稳定的驱动电压。自举电容通过高频开关动作进行充电和放电，保证高边功率管能够长期维持导通状态。

3.2 低边功率管驱动电路

相比高边功率管，低边功率管的驱动相对简单。由于其源极直接接地，因此可以直接通过MOS驱动电路控制栅极电压，使其导通或关断。本文使用了简单的电平移位和驱动电路来实现低边功率管的控制。

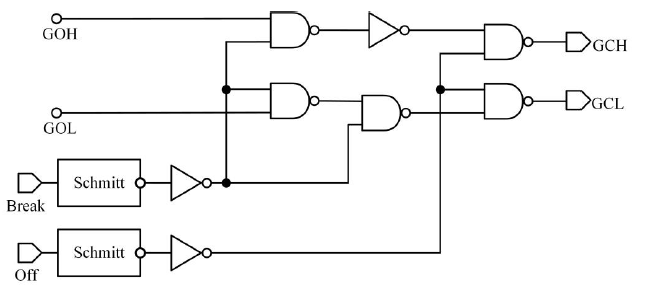

3.3 控制逻辑电路设计

控制逻辑电路负责协调整个电机驱动过程，包括三相换相、刹车控制和故障响应。主要功能包括：

• 死区时间控制：在换相过程中，需要设置适当的死区时间，防止高边和低边功率管同时导通导致短路。本文通过可编程逻辑电路实现了精确的死区控制。

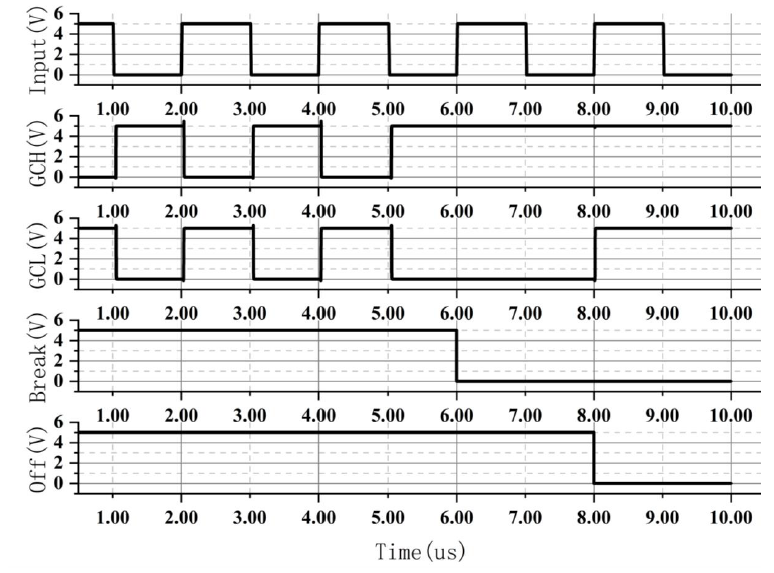

• 刹车响应：当接收到外部刹车信号时，逻辑电路会立即关闭所有功率管，迅速停止电机运行。
• 停止响应：当检测到内部故障（如过流、过温）时，电路将进入停止响应模式，关闭驱动电路，并发出报警信号。

4. 保护电路设计

4.1 过流保护电路

过流保护电路能够实时监测功率管的电流。当检测到电流超过10A的阈值时，保护电路会立即关闭功率管，防止电路损坏。过流保护电路采用电流检测电阻，并结合比较器电路进行实时监测。

4.2 过温保护电路

为了防止电路过热导致损坏，本文设计了过温保护电路。该电路能够在温度达到145℃时发出报警信号，并在温度超过170℃时自动关断电路。温度检测通过温度传感器和比较器来实现。

5. 仿真验证与性能分析

本文使用Cadence仿真软件对所设计的无刷直流电机驱动电路进行了仿真验证。仿真条件包括：

• 供电电压：42V
• 最大输出电流：2.7A
• 功率管导通电阻：小于0.2Ω

通过仿真测试，电路在不同温度和工艺条件下的性能表现如下：

• 输出电流能力：在42V供电电压下，驱动电路能够稳定输出2.7A的电流，满足高性能应用需求。
• 过流保护：当电流超过10A时，电路能够迅速响应并关闭功率管，过流保护功能工作正常。
• 过温保护：在温度达到170℃时，保护电路能够成功关断驱动电路，防止电路过热损坏。
• 换相性能：通过仿真验证，换相过程中死区时间控制有效，能够避免高低边功率管同时导通，确保了电路的稳定性。

仿真结果表明，本文设计的无刷直流电机驱动电路在不同工艺角和温度下均能够满足预期目标，具有较好的鲁棒性和可靠性。

施密特触发器电路结构

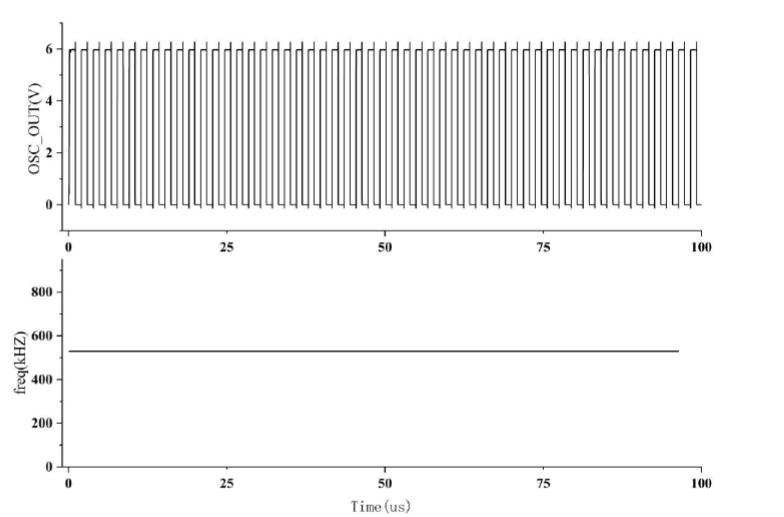

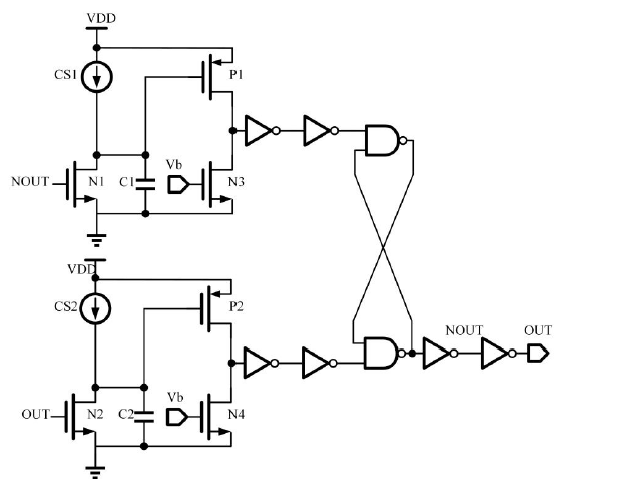

振荡器电路设计
