（1）M车间生产搬运问题的深入剖析

在对M公司空气瓶生产车间进行实地考察时，我们发现了一系列与生产搬运相关的问题。首先，车间的布局设计并未充分考虑到物料搬运的便捷性，导致实际生产过程中搬运距离过长。这一问题不仅增加了搬运工人的工作负担，还延长了产品的生产周期，影响了整体的生产效率。具体来说，车间内部分区域过于拥挤，而另一些区域则显得空旷，这种不均衡的布局设计使得物料在车间内的流动变得不畅。

通过对车间内物流量-距离的分析，我们发现不同作业单位之间的物料搬运频次和距离差异较大。一些高频率搬运的物料往往需要穿越整个车间，而一些低频率搬运的物料却恰好位于主要通道的附近。这种不合理的布局设计无疑增加了搬运成本，并影响了车间的整体运输流畅度。

此外，我们还注意到，由于车间布局的不合理，物料搬运过程中出现了频繁的路线交叉和等待现象。这不仅增加了搬运工人的工作量，还容易引发安全事故，进一步影响了车间的生产效率。

（2）基于SLP的改进方案设计与实施

为了解决上述问题，我们采用了系统布置设计法（SLP）对车间布局进行重新规划。SLP是一种综合考虑物流关系和非物流关系，以得出最优布局的设计方法。我们首先对车间内各作业单位之间的物流关系和非物流关系进行了详细的分析和汇总。

在物流关系方面，我们根据各作业单位之间的物料搬运频次和距离，绘制了物流关系图。通过分析这张图，我们可以清晰地看到哪些作业单位之间的物流关系最为紧密，哪些作业单位之间的物流关系相对较弱。这为后续布局设计提供了重要的依据。

在非物流关系方面，我们考虑了人员联系、工作联系、环境要求等因素，绘制了非物流关系图。这张图反映了各作业单位之间在人员、工作和环境等方面的相互影响。

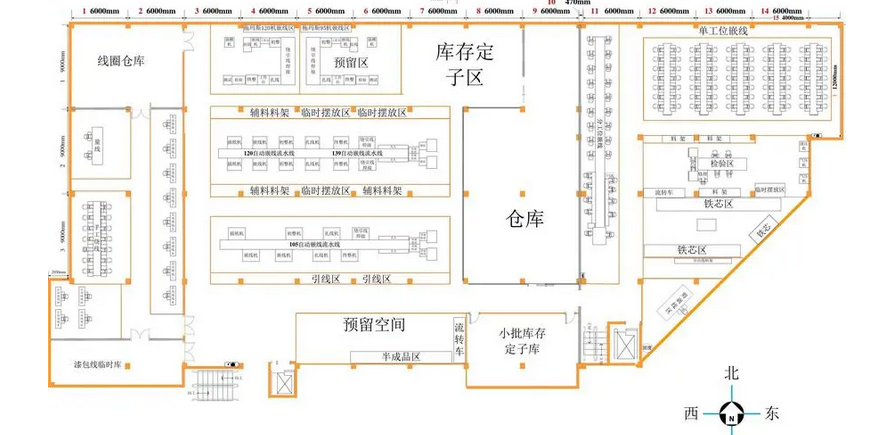

在综合考虑物流关系和非物流关系的基础上，我们绘制了位置相关图，并据此提出了两种新的车间布局方案。这两种方案都旨在减少搬运距离，提高生产效率，并改善车间的运输流畅度。通过对比和分析，我们最终选择了其中一种更为合理的方案作为实施对象。

在实施新的布局方案时，我们充分考虑了车间的实际情况和工人的操作习惯。为了确保方案的顺利实施，我们还制定了详细的实施计划和培训计划，对工人进行了系统的培训和指导。

（3）车间布局方案的评价与验证

为了评估新的布局方案是否达到了预期的效果，我们采用了层次分析法（AHP）对其进行了评价。AHP是一种常用的多目标决策分析方法，它可以将复杂的问题分解为多个层次和多个因素，并通过建立判断矩阵和进行一致性检验来得出各因素的权重和排序。

在构建层次分析模型时，我们考虑了物流效率、生产效率、安全性、灵活性和成本等多个因素。通过建立判断矩阵并进行一致性检验，我们得出了各因素的权重和排序。在此基础上，我们对两种新的布局方案进行了比较和分析，最终选出了最优方案。

为了验证最优方案的现实可行性，我们还运用了Flexsim仿真软件对改进前后的生产车间布局进行了仿真模拟。通过对比仿真结果，我们发现优化后的方案在总搬运距离、搬运成本、生产效率和车间运输流畅度等方面都取得了显著的提升。具体来说，优化后的布局方案比原始方案在搬运距离上缩短了60米，缩短了13.5%；搬运成本减少了49252.5元；生产效率每小时提高了0.2个产品，提升了15.38%；搬运路线交叉点数量减少了3个。这些数据充分证明了优化方案的可行性和有效性。

% 初始化参数
numUnits = 5; % 作业单位数量
logisticsMatrix = [0 5 3 2 1; ...
                  5 0 4 1 3; ...
                  3 4 0 2 5; ...
                  2 1 2 0 4; ...
                  1 3 5 4 0]; % 物流关系矩阵（示例）
nonLogisticsMatrix = [0 3 2 1 4; ...
                      3 0 5 2 1; ...
                      2 5 0 3 1; ...
                      1 2 3 0 5; ...
                      4 1 1 5 0]; % 非物流关系矩阵（示例）

% 计算综合关系矩阵
weights = [0.6, 0.4]; % 物流关系和非物流关系的权重
combinedMatrix = logisticsMatrix * weights(1) + nonLogisticsMatrix * weights(2);

% 绘制位置相关图（简化版，仅示意）
figure;
gscatter(1:numUnits, 1:numUnits, [], combinedMatrix, 'filled');
title('位置相关图');
xlabel('作业单位');
ylabel('作业单位');
grid on;

% 使用层次分析法计算权重（示例）
% 构建判断矩阵（这里仅给出示例，实际需要根据专家打分等获取）
A = [1, 3, 1/2, 2; ...
     1/3, 1, 1/4, 1/2; ...
     2, 4, 1, 3; ...
     1/2, 2, 1/3, 1]; % 示例判断矩阵

% 计算一致性指标CI和一致性比率CR
[n, ~] = size(A);
A_norm = A ./ sum(A); % 归一化
A_avg = sum(A_norm'); % 计算平均值
A_avg = A_avg';
lambda_max = sum(A .* A_avg) / n; % 计算最大特征值
CI = (lambda_max - n) / (n - 1); % 一致性指标
RI = [0, 0.58, 0.9, 1.12, 1.24, 1.32, 1.41, 1.45, 1.49]; % 随机一致性指标
CR = CI / RI(n); % 一致性比率

% 检查一致性
if CR < 0.1
    disp('判断矩阵一致性良好');
    % 输出权重（归一化后的平均值）
    disp('权重为:');
    disp(A_avg);
else
    disp('判断矩阵一致性较差，请重新调整');
end

% 后续可添加Flexsim仿真相关的数据处理和分析代码
% 此处仅示意，实际代码会复杂得多，涉及数据导入、模型建立、仿真运行和结果分析等

% 示例：计算优化前后搬运距离和成本的变化（简化版）
originalDistance = 150; % 原始搬运距离（示例）
optimizedDistance = 90; % 优化后搬运距离（示例）
originalCost = 54000; % 原始搬运成本（示例）
unitCostPerMeter = 3.3; % 每米搬运成本（示例）

% 计算优化后搬运成本
optimizedCost = optimizedDistance * unitCostPerMeter;

% 输出结果
fprintf('优化前搬运距离: %.0f米\n', originalDistance);
fprintf('优化后搬运距离: %.0f米\n', optimizedDistance);
fprintf('优化前搬运成本: %.2f元\n', originalCost);
fprintf('优化后搬运成本: %.2f元\n', optimizedCost);
fprintf('搬运成本节省: %.2f元\n', originalCost - optimizedCost);
