Orange Pi Kunpeng Pro测评——SPI、GPIO控制和WIFI数据传输

#创作灵感#

参加香橙派鲲鹏开发版的测评活动，也想体验一下该开发版，之前有做过树莓派和香橙派的开发，刚好借此机会了解一下鲲鹏，所以就有了这篇测评文章。

#正文#

引言

        说是测评，其实也没有多少测评方面的内容，主要就是一些使用体验，记录使用过程中遇到的一些问题，有些解决了，有些没有解决，然后选择了其他的实现方式。最终实现的功能不是自己想要的，只是折中的方式。

常规介绍

        Orange Pi Kunpeng Pro开发版是香橙派联合华为精心打造的高性能开发版，这个在鲲鹏的官网也可以查到，推荐的官方开发版中就有这个。搭载了鲲鹏处理器，可提供8TOPS INT8计算能力，提供了8GB和16GB两种内存版本。拥有强大的计算能力和丰富的接口，适用于各种物联网、嵌入式系统和人工智能应用场景。

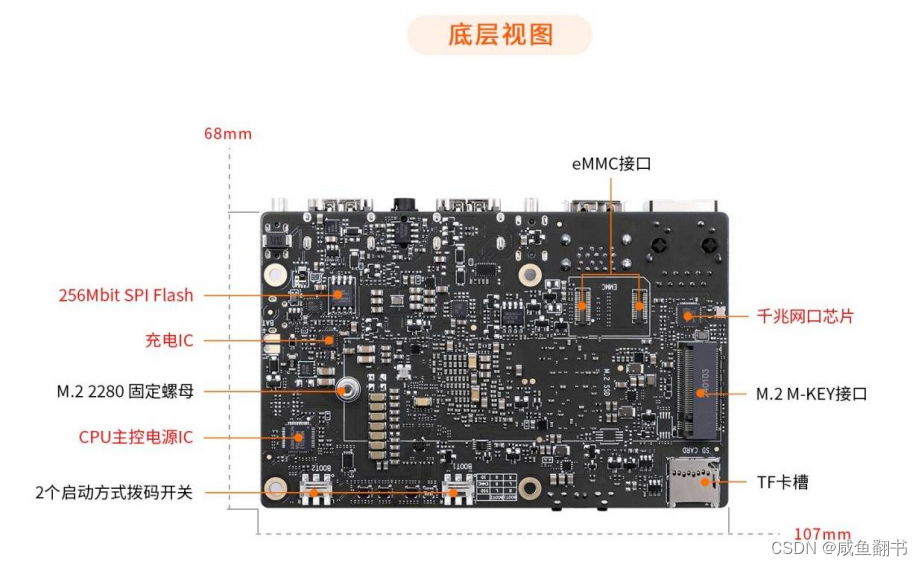

        开发版的尺寸大小为107*68mm，重量为82g。在存储方面有板载32MB的SPI Flash、Micro SD卡、eMMC插座外接eMMC模块、M.2 M-Key接口可接2280规格的NVMe SSD或SATA SSD。板载PHY芯片RTL8211F，支持10/100/1000Mbps。支持2.4G和5G双频Wi-Fi，支持蓝牙4.2版本。具有2个USB3.2 Host接口，1个Type-C接口。可连接2个MIPI CSI 2 Lane接口的摄像头。2个HDMI和1个MIPI DSI 2 Lane显示器接口。外扩40Pin连接引脚。

使用的几点感受

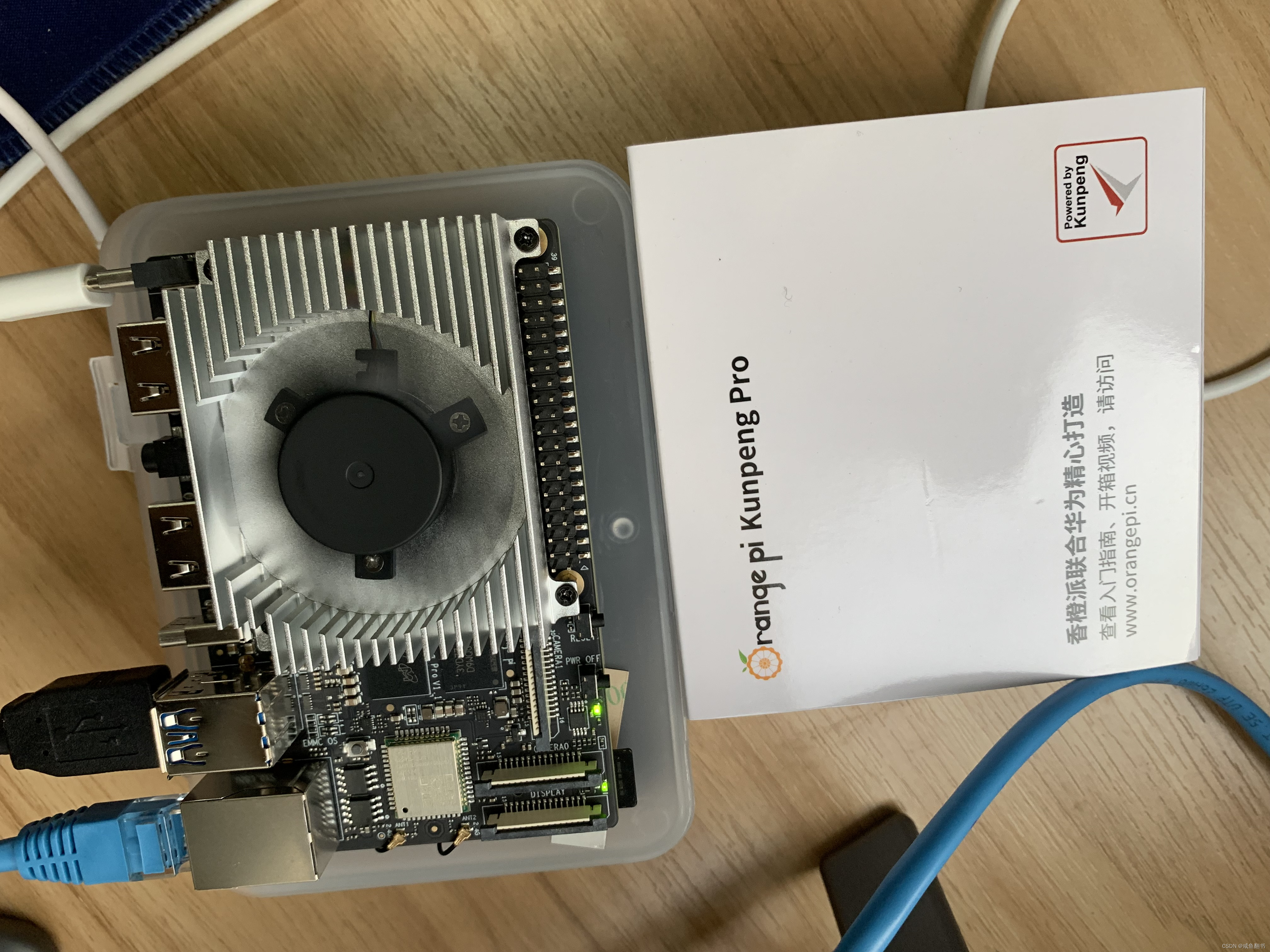

        收到开发版，工艺还可以，配了散热和风扇，还有一个充电器和充电线。

        硬件方面整体感受还是可以的，另外背面可以扩展SSD，这个是加分项。

        对比了一下40Pin的引脚接口，和树莓派是兼容的，方便很多，这个好评。

        系统预装了openEuler，在安装软件和包的时候，出现很多问题，这个也没有时间去研究，这个是感觉最糟糕的地方。也不想刷ubuntu系统了，所以最终就将就用了一下。

联网配置

        一开始用的串口，连接不是很稳定，最终还是改成了网络连接。

        同时连接了网线和Wi-Fi，这里网线连接到内网路由，不能访问网络。Wi-Fi是可以访问互联网的，当同时连接的时候，默认使用有线网，不能访问网络，所以需要下载的时候，先关闭有线网络。如果板子在身边直接拔网线就可以，如果是远程就需要通过nmcli指令来操作。连接和断开有线网络的指令如下：

nmcli device disconnect eth0

nmcli device connect eth0

        使用HDMI连接显示器，连接键盘和鼠标配置wifi信息，通过ifconfig指令查看ip信息。

登录

        登录账户为openEuler，密码为openEuler，root用户的密码也是openEuler。

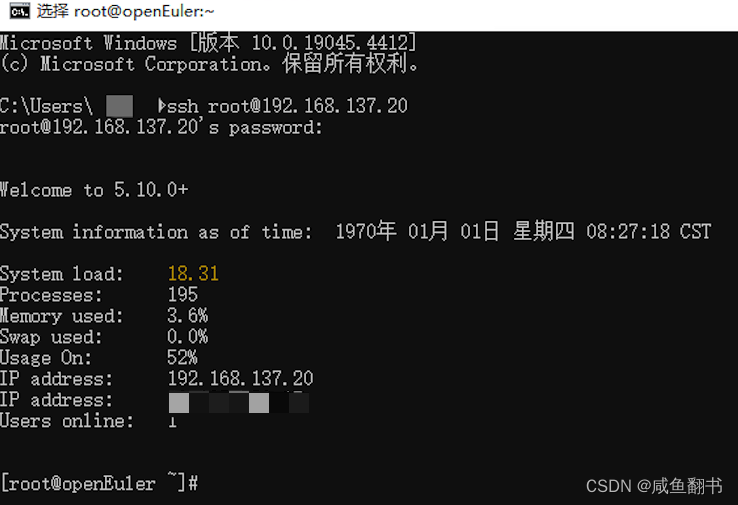

        在客户端输入ssh root@192.168.137.20，回车，输入密码即可登录。

安装环境

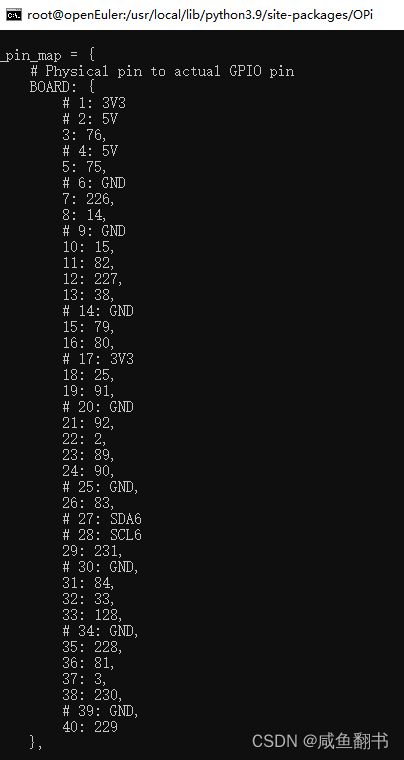

        使用Python控制外设，安装包有OPi.GPIO，socket，spidev。这里需要注意的时，需要根据开发板，修改一下引脚映射。路径为/usr/local/lib/python3.9/site-packages/OPi，不同平台可能有差异。有个pin_mappings.py文件，修改里面的引脚映射，我的如下：

功能实现

        通过SPI接口读取8通道的ADC，通过引脚终端的方式进行数据的读取，然后通过界面直接显示出来。ADC模块如下图所示：

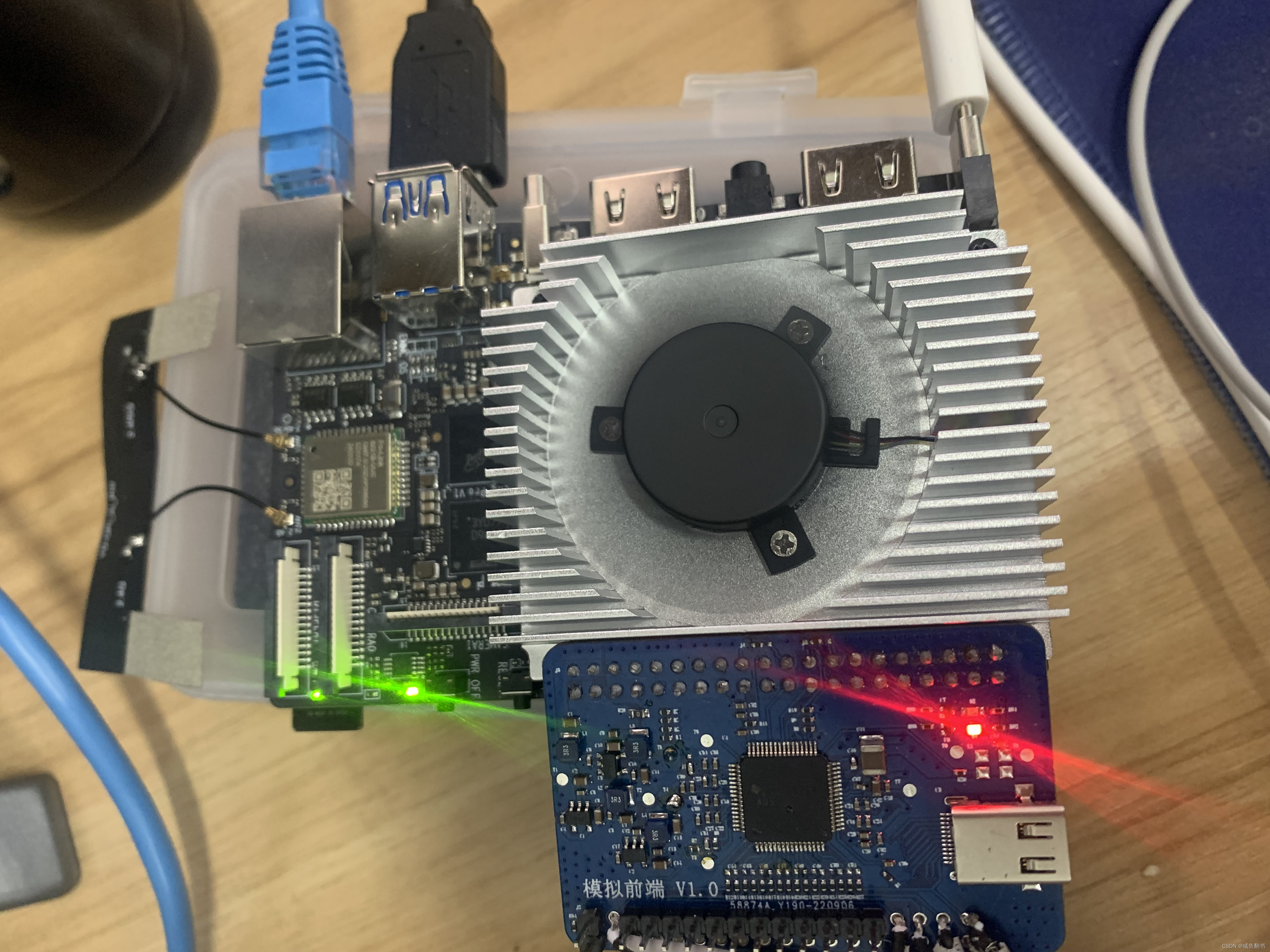

        就是这个散热片有点碍事，但是用力按下去，还是能用的。

本来的计划

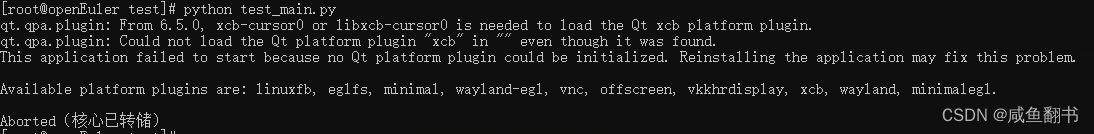

        本来的计划是读取出来直接连接显示器显示波形，但是pyqt在openEuler上出现了问题，用不了。安装pyside2找不到包，就按照了pyside6，运行之后出现下面错误，目前还没有解决，等着刷ubuntu再做这个功能吧。

现在的功能

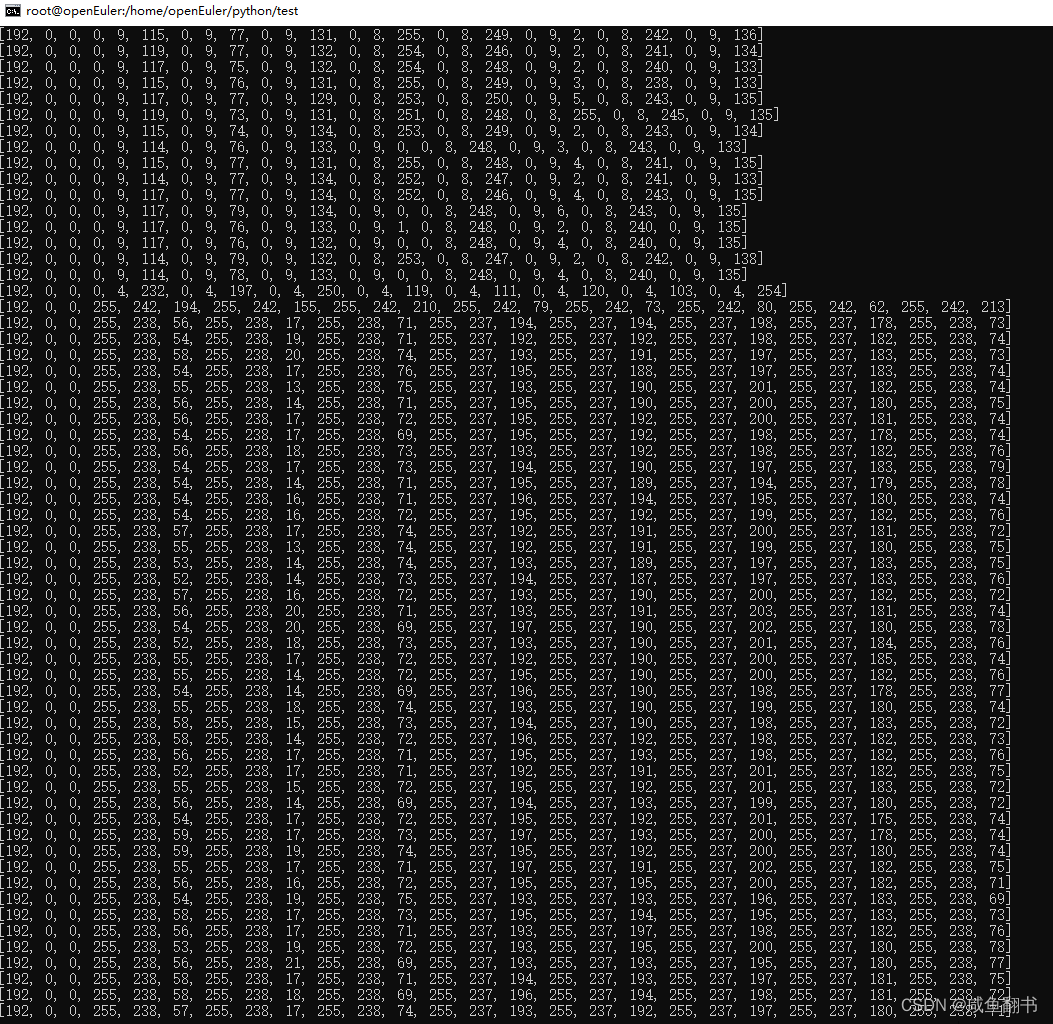

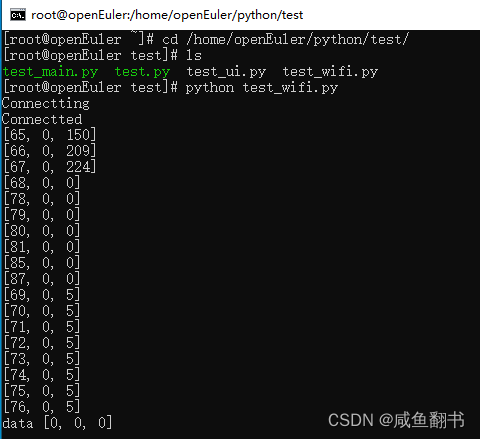

        读取的ADC数据通过wifi传输到PC，然后进行波形的显示，目前已经实现。先通过SPI接口配置ADC，状态输出如下图所示：

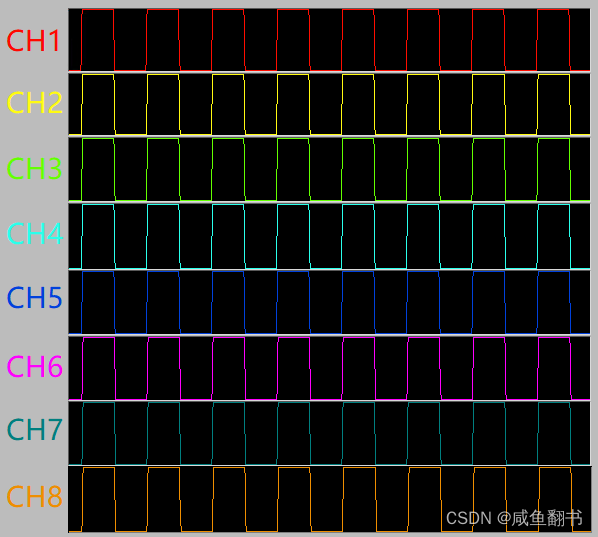

        目前8个ADC通道设置的是方波测试，如下图所示：

        基本功能是实现了，接下来还是得继续调试pyqt的问题，然后再加上深度学习算法，将鲲鹏处理器的AI算力运用起来。
