共模电压你了解多少？陈老师带你搞清楚

共模电压原来是这么回事！

大家好，我是单片机陈老师，相信很多工程师在日常的调试工作中，或多或少会碰到共模电压的问题，尤其在两线制电流变送器接到模拟量输写通道时，更容易产生误解和歧义。因此，很有必要跟大家解释一下共模电压的问题。

///插播一条：我自己在今年年初录制了一套还比较系统的入门单片机教程和毕业设计指导，想要的同学找我拿就行了免費的，私信我就可以哦~点我头像白色字体加我也能领取哦，记得口令陈老师///

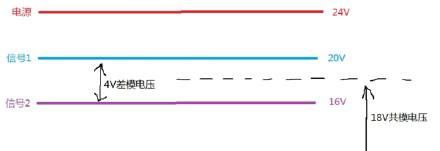

如上图：红色的线和黑色的线组成一个电源轨，为什么称之为电源轨(Rail)，这是翻译英文过来的，在西方人眼中，两根电源线，一正一负，就仿佛铁路的两条铁轨一样，而铁轨的英文单词是Rail。这两条轨永远平行，不能相交，否则火车将会翻车，电源线也一样，正的和负的永远不能短路，否则电源将会烧毁. 我们把电源称之为轨，就是这个意思。

蓝色的线代表信号1，其幅值为20V；紫色的线代表信号2，其幅值为16V。 信号1和信号2的幅值均在电源轨范围之内。

对于一个公共地端的系统来说，在稳定时，任何一个信号的幅值不可能超出其电源范围，否则这个系统将是不稳定系统. 将会出现e因子。

信号1和信号2的差模电压定义为两者的差值，这里，即是 20V-16V = 4V.。

信号1和信号2的共模电压定义为两
