CITECT HMI添加历史趋势的方法

最新推荐文章于 2022-08-16 21:01:00 发布
最新推荐文章于 2022-08-16 21:01:00 发布
阅读量1.2k 收藏
点赞数
分类专栏： 工控 文章标签： CITECT HMI 趋势
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/chengjl8/article/details/114370373
版权

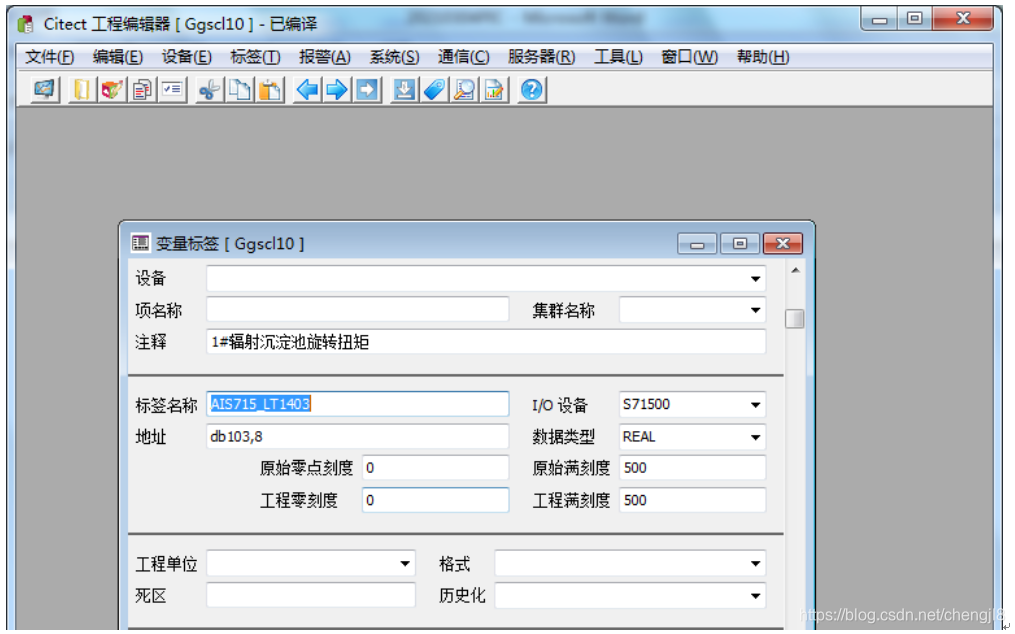

1、为需要添加趋势线的标签变量设置合适的量程

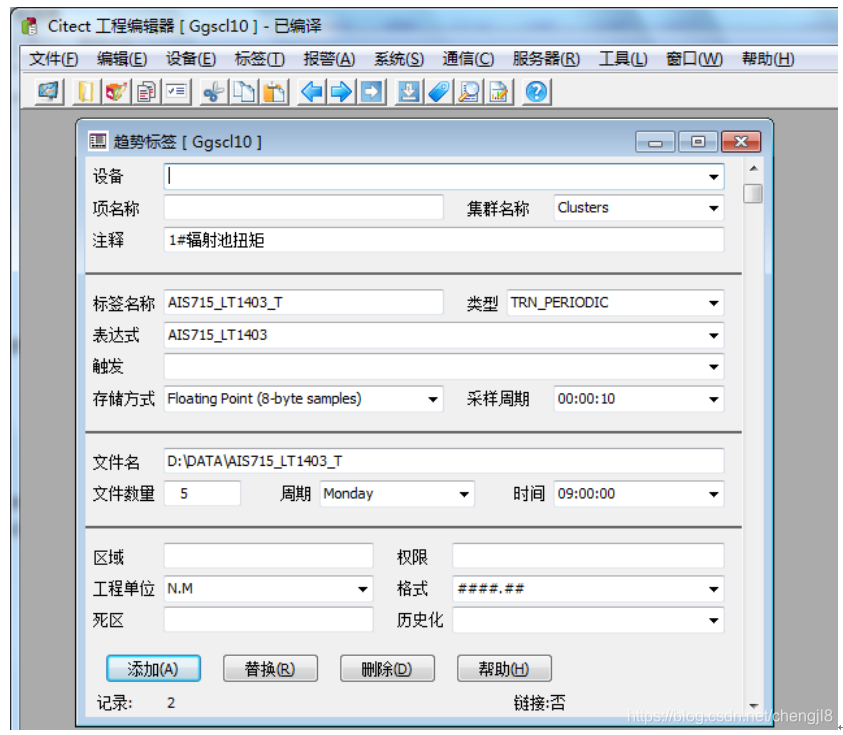

2、添加趋势标签

注意为该变量标签指定唯一的文件名，这儿为AIS715_LT1403_T。

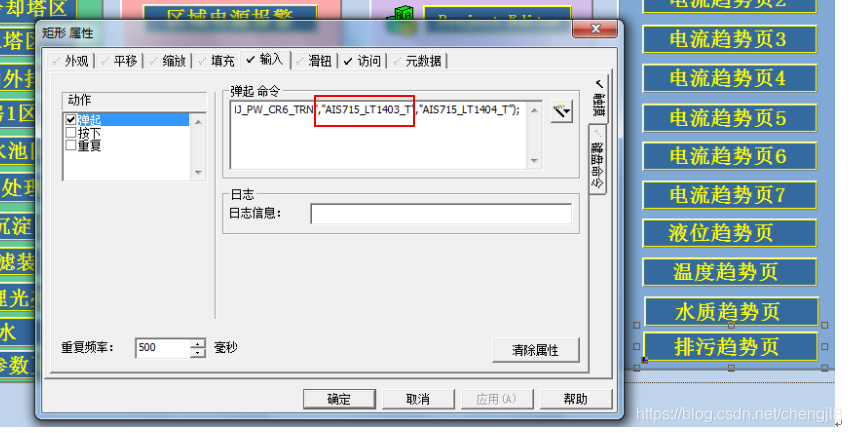

3、在调用趋势页面的命令里引用该文件名



4、保存页面，重启运行系统

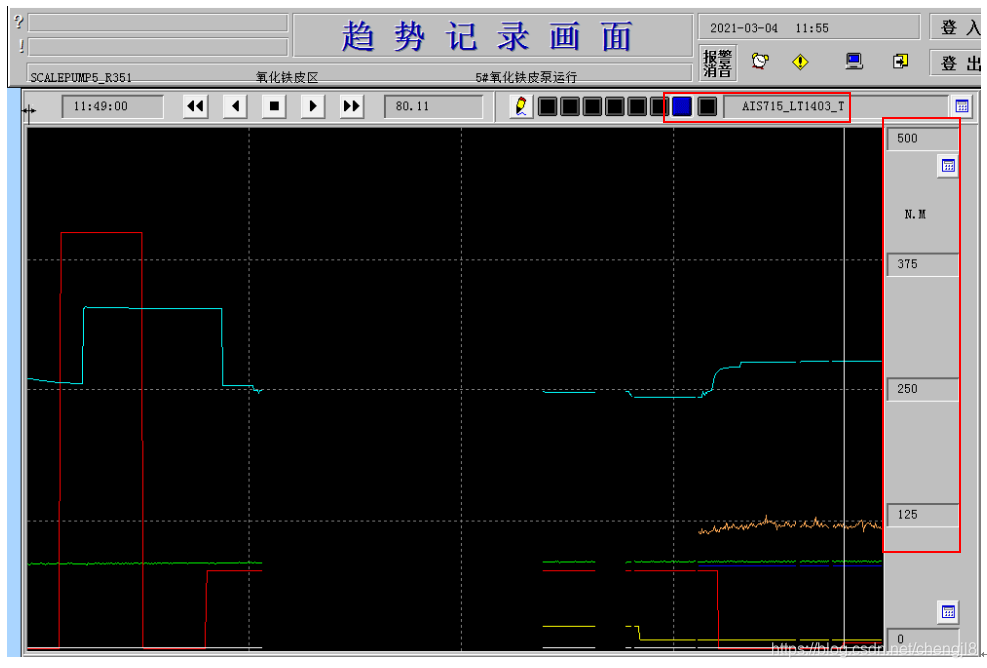

5、打开趋势页面，可以选择，查看该趋势

2021年3月8日
