参考：

前言：

这里主要结合抽样信号讲解一下狄拉克函数和的意义，抽样函数的傅里叶变换，

以及如何理解狄拉克函数

Explains the Delta Impulse Function in terms of the Rect function.

目录：

1：狄拉克脉冲函数和

2：抽样信号的傅里叶变换

3: 如何理解狄拉克函数

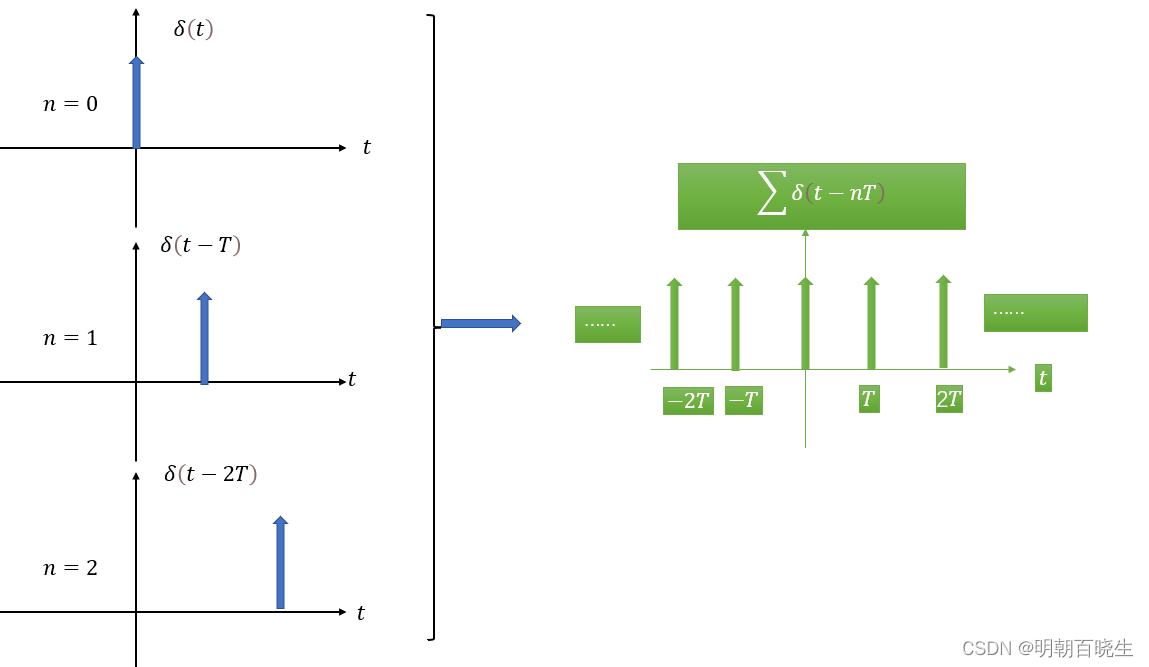

一狄拉克脉冲函数和

$p(t)=\sum_{n=-\infty}^{\infty}\delta(t-nT)$

我们经常看到的抽样信号,是由一些列的脉冲信号和组成的。

有时候也称为 Pulse signal,sample signal

二抽样信号的傅里叶变换

Fourier Transform of a Sum of Delta Functions

$p(t)=\sum_{n=-\infty}^{\infty}\delta(t-n T_s)$

其傅里叶变换是

$F(w)=w_s \sum_{k=-\infty}^{\infty}\delta(w-k w_s)$

$w_s =\frac{2\pi}{T_s}$

证明涉及到2个公式：傅里叶级数公式，狄拉克函数抽样性公式

证明：

$p(t)=\sum_{k=-\infty}^{\infty}a_ke^{jkw_st}$ (傅里叶级数展开）

step1: 求傅里叶系数

$a_k =\frac{1}{T_S}\int_{-\frac{T_s}{2}}^{\frac{T_s}{2}} p(t) e^{-jkw_st}dt$

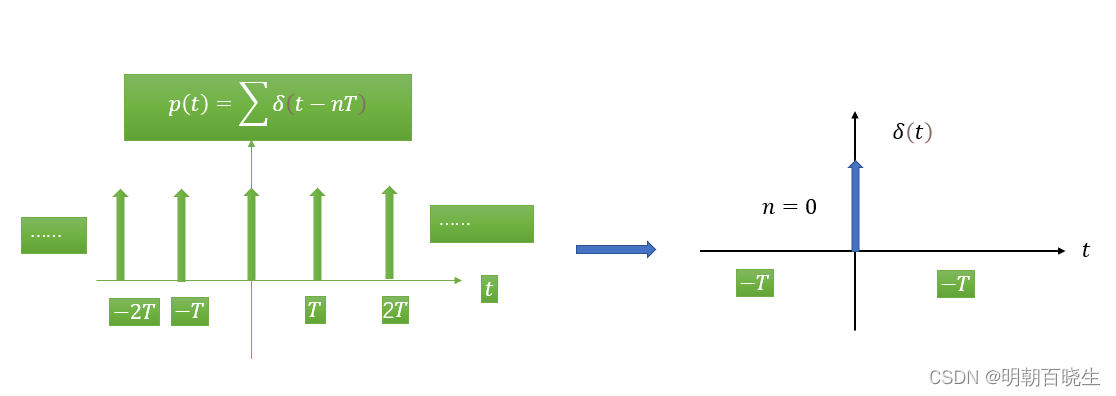

$=\frac{1}{T_S}\int_{-\frac{T_S}{2}}^{{\frac{T_S}{2}}} \delta(t)e^{0}dt$ （如下图）

$=\frac{1}{T_S}$

$p(t)=\frac{1}{T_S}\sum_{k=-\infty}^{\infty}e^{jkw_s t}$

step2 进行傅里叶变换

$F(w)=f(p(t))=\frac{1}{T_s}\sum_{k=-\infty}^{\infty}f(e^{jkw_st})$ ...公式1

相当于对

$e^{jkw_st}$ 做傅里叶变换

step3 $e^{j k w_st}$ 求傅里叶变换

设 $F(w)=2\pi \delta(w-kw_s)$

对其做傅里叶逆变换

$f(t)=\frac{1}{2\pi}\int_w F(w)e^{jwt}dw$

$=\int_w \delta (w-kw_s)e^{jwt} dw$

$=e^{jk w_s t}$

所以

$f(e^{jkw_s t})=2\pi \delta(w-k w_s)$ ...公式2

step4 公式2 带入公式1

$F(w)=\frac{1}{T_s}\sum_{k}2 \pi \delta (w-kw_s)$

$=w_s \sum_k \delta (w-k w_s)$

三如何理解狄拉克函数

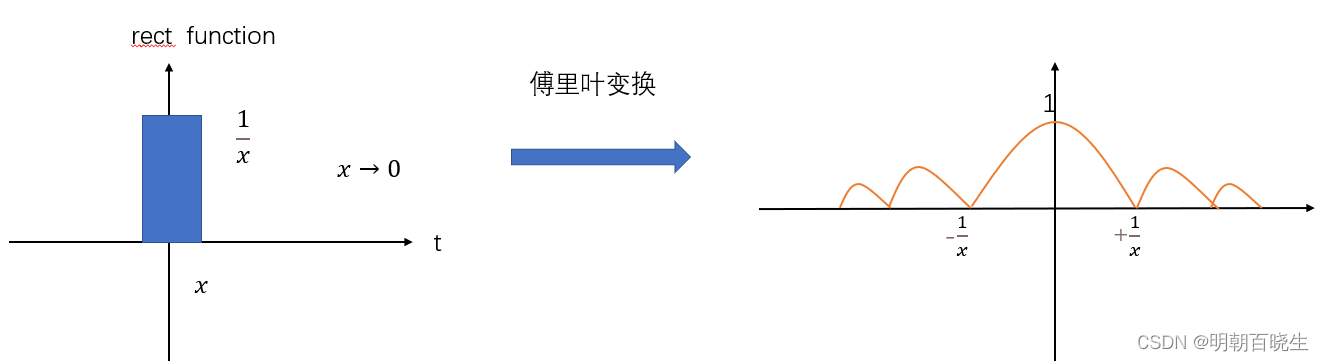

3.1 rect function

我们知道一个面积为1 的 rect function （u函数）对应一个sa 抽样函数，

当 $x->0$ 则 $\frac{1}{x}$ 趋近于无穷大，其频域带宽趋近于无穷大

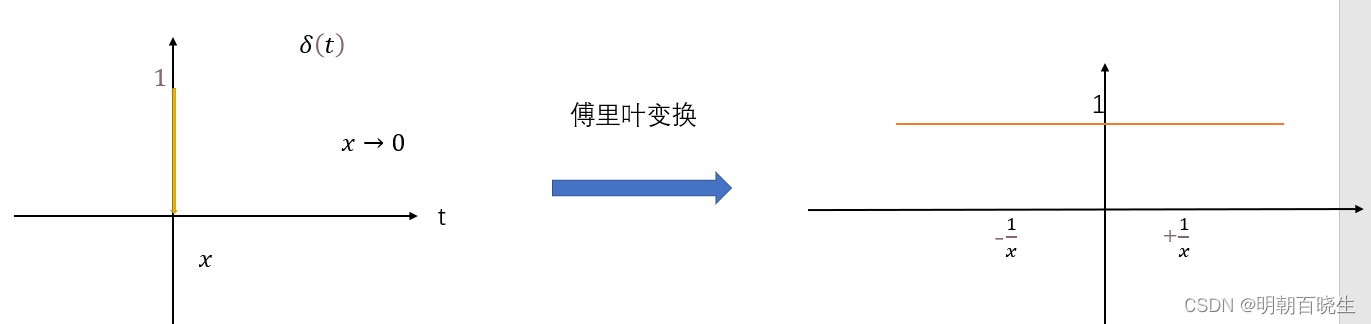

3.2 狄拉克函数

其可以认为 $x->0$

的rect function ,其傅里叶变换如右图

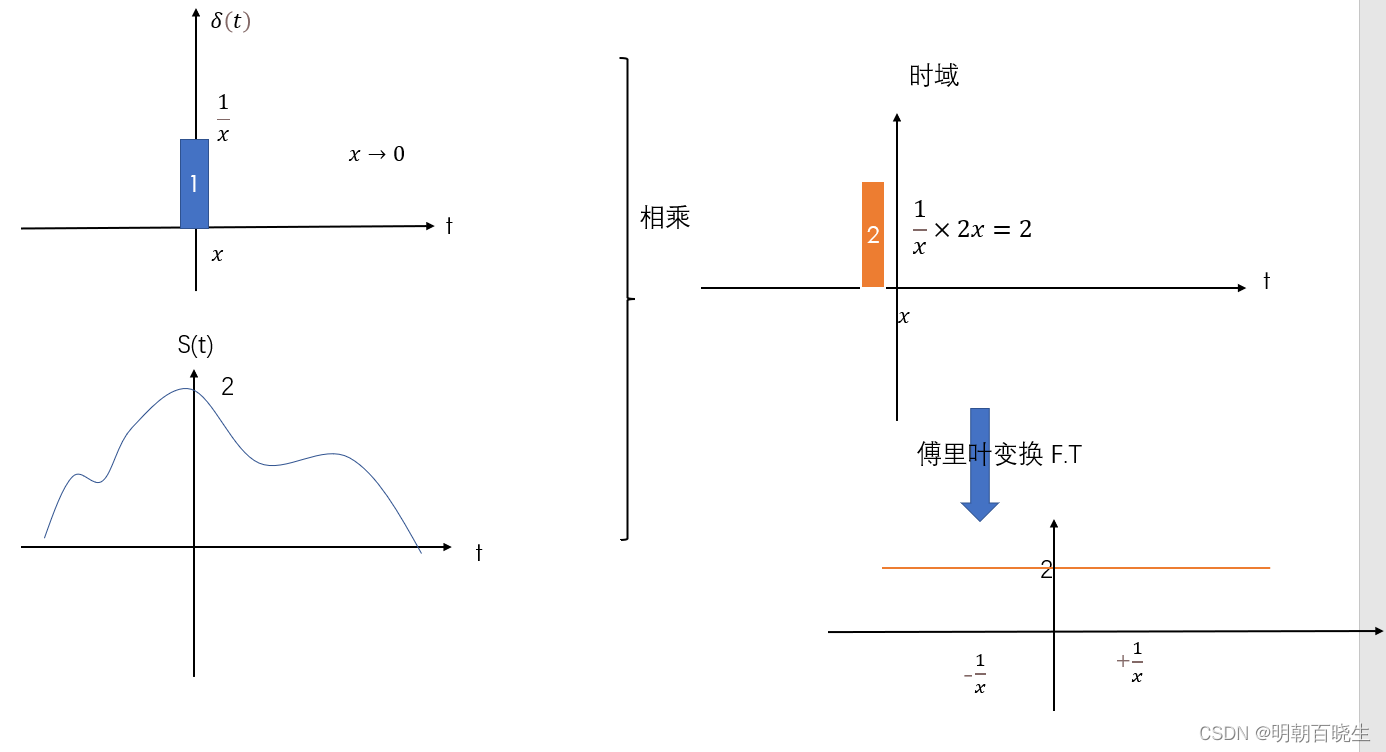

3.3 抽样的理解 sampling

抽样的就是两个信号相乘,在对应点的面积，讨论狄拉克函数一般都是讨论其面积。

$y(t)=s(t)\delta(t)$

$=\frac{1}{x}*2*x$

$=2$

则其频谱对应右下角，为幅度为2的直线。
