二、5个运算放大器的使用小技巧
运算放大器是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。目前，运算放大器被广泛应用于电子行业中，但是如果在使用运算放大器的过程中不“遵守”一些规则，可能会造成严重后果。下面谈谈我用运算放大器的一点体验和经验。
1.运算放大器的输出电压问题
目前市场上的运算放大器依然存在一些不可避免的缺陷，输出电压很难达到其理想的电源电压（空载情况下可以达到电源电压）。而且实际应用中，输出电压都会带有一定的负载，负载越大，其电压损耗越大。那么这个时候如果引入负电源，其电压输出就能够达到理想的电源电压范围。

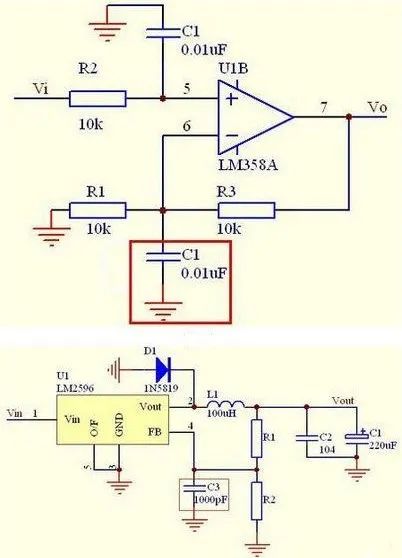

2.运算放大器反馈回路千万不能并接电容
如果一个用于直流信号放大的电路，为了去耦，不小心把电容并接到了反馈回路，反馈信号的相位发生了改变，很容易就会发生振荡。所以，在放大电路中，反馈回路不能加入任何影响信号相位的电路。
3.反馈回路的Layout注意事项
反馈回路的元器件必须要靠近运算放大器，而且PCB走线要尽量短，同时要尽量避开数字信号、晶振等干扰源。反馈回路的布局布线不合理，则会容易引入噪声，严重会导致自激振荡。

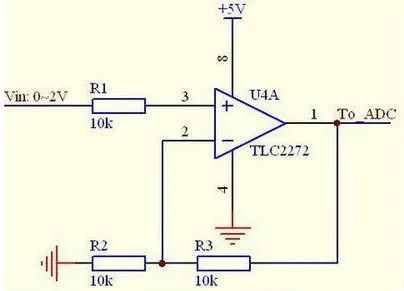

4.运算放大器输入电压限制
众所周知，电子元器件都是在特定的输入电压范围内正常工作的，运算放大器当然也不例外。如果运算放大器的输入电压超出范围，那么运算放大器就会出现工作不正常的现象，甚至一些更严重的情况。
5.运算放大器使用必须重视电源滤波
运算放大器的电源滤波不容忽视，电源的好坏直接影响输出。特别是对于高速运算放大器，电源纹波对运算放大器输出干扰很大，弄不好就会变成自激振荡。所以最好的运算放大器滤波是在运算放大器的电源脚旁边加一个0.1uF的去耦电容和一个几十uF的钽电容，或者再串接一个小电感或者磁珠，效果会更好。
