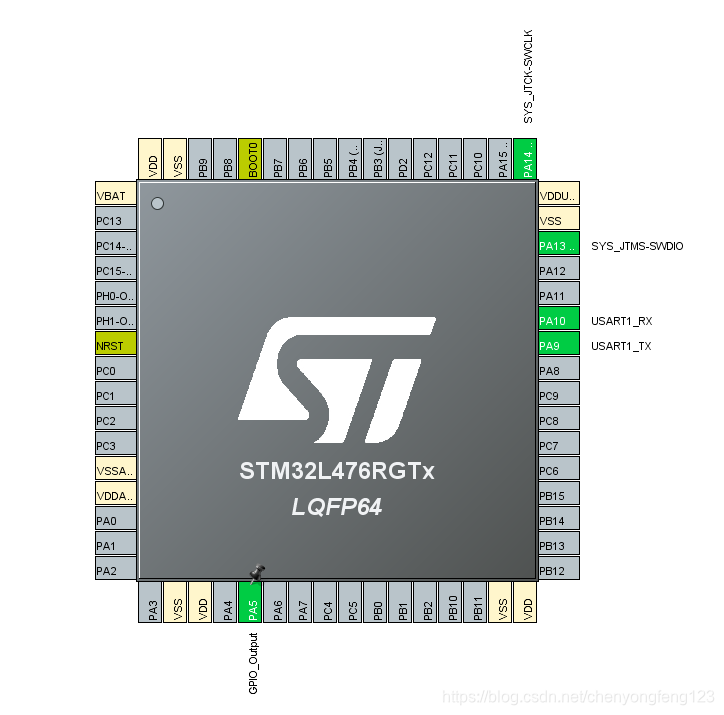

在串口通信中，很多时候我们需要的是接收一帧不确定长度的数据，而不是单个字节或者固定长度，这时我们就需要利用STM32的空闲中断（IDLE）来实现不定长数据的接收，首先我们打开STM32Cumebx建立一个工程，配置管脚图：

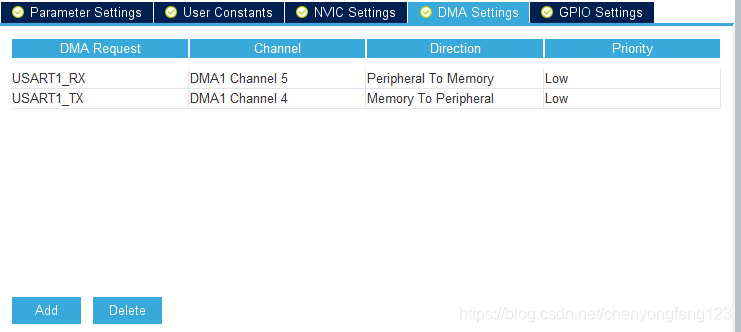

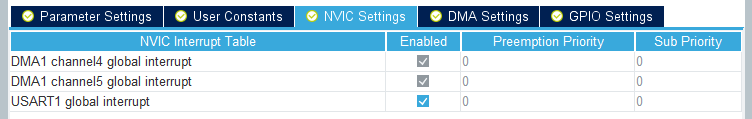

这里我们采用三线SWD下载方式，加一个LED灯交替闪烁，串口中断+DMA来接收不定长数据，串口采用默认配置，打开串口中断，采用DMA方式进行发送和接收：

然后保存工程生成代码。

生成代码后先定义以下变量：


uint8_t  rx_buffer[100];
char     BUFFER_SIZE=100;

然后在主函数中加入串口接收回调函数：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	HAL_UART_DMAStop(&huart1);
	uint8_t data_length  = BUFFER_SIZE - hdma_usart1_rx.Instance->CNDTR;
	HAL_UART_Transmit(&huart1,rx_buffer,data_length,200);
	data_length = 0;
	HAL_UART_Receive_DMA(&huart1,rx_buffer,BUFFER_SIZE);
}

我用的Firmware Package 版本是STM32Cube FW_L4 V1.13.0，需要在库函数stm32l4xx_hal_uart.c中的第2366行加入如下代码段


	if(((isrflags & USART_ISR_IDLE)!= RESET) &&((cr1its & USART_CR1_IDLEIE)!=RESET))
	{
		//clear IDLE flag
			__HAL_UART_CLEAR_IDLEFLAG(huart);

#if (USE_HAL_UART_REGISTER_CALLBACKS == 1)
    huart->RxCpltCallback(huart);
#else
    HAL_UART_RxCpltCallback(huart);
#endif /* USE_HAL_UART_REGISTER_CALLBACKS */
		return;
	}

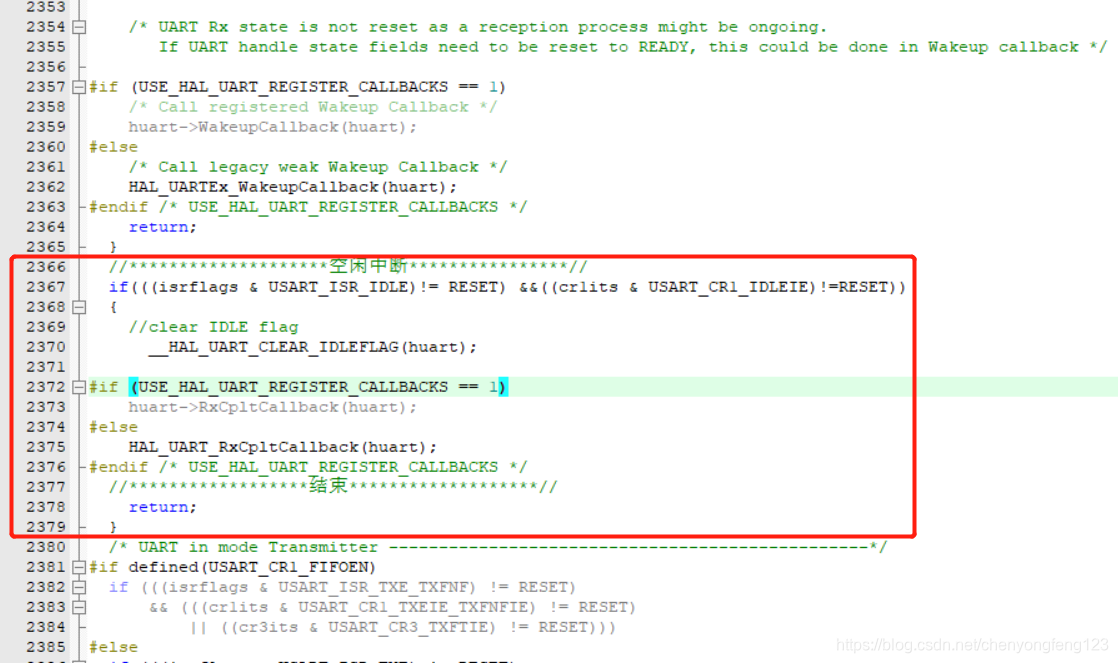

这段代码的位置如下图所示：

主函数中我们自己添加的代码：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        //这是我们自己添加的代码，让LED灯循环闪烁。
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
		HAL_Delay(200);
		HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
		HAL_Delay(200);

  }
  /* USER CODE END 3 */
}

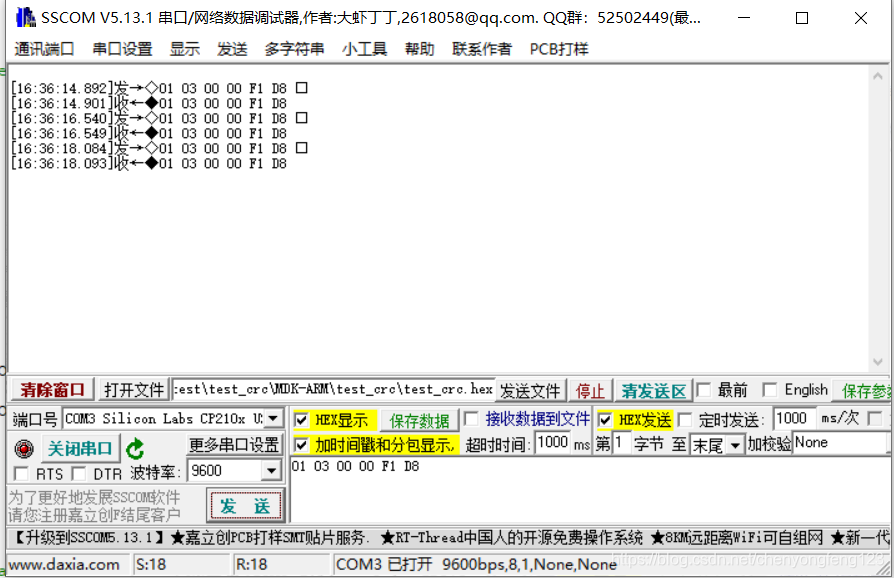

当然我们的主函数没有意义，实际功能是在串口回调函数中实现的，目的就是把接收到的数据重新返回给串口助手，效果图如下：

可以看到当我们给单片机发送一帧数据时，单片机会把同样的数据返回给我们。

注意：在串口初始化程序中我们一定要添加以下两行代码：

  /* USER CODE BEGIN USART1_Init 2 */
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);
	HAL_UART_Receive_DMA(&huart1,rx_buffer,BUFFER_SIZE);
  /* USER CODE END USART1_Init 2 */

并且在串口回调函数中，接收完一帧数据后，需要重新打开串口的DMA接收。
