USB TYPE C接口以其纤薄、正反可插拔等诸多优势,得到了广泛运用,我们先看看USB TYPE C接头拆解图。
![type c接头拆解](http://www.lulian.cn/images/152823nhhhtf33zn9rht1w.jpg)
![usb-c接头拆解](http://www.lulian.cn/images/152821z8mtkx8pg8gzkhcp.jpg)
从上图拆解可见,USB TYPE C接口上下各有12个引脚,其引脚排列如下图:
![type c母头针脚定义](http://www.lulian.cn/images/female.jpg)
TYPE-C母座引脚排列图
![type c公头引脚排布图](http://www.lulian.cn/images/type.jpg)
TYPE-C公头排列图
TYPE-C USB3.1标准三种工作模式:
1:DRP,(主HOST/DEVICE可自由转换,类似电脑或MACBOOK)
![type c工作模式示意图](http://www.lulian.cn/images/type%20c%20model.jpg)
usb type c DRP工作模式示意图
2:DFP:下行端,主HOST端(上拉电阻)
![USB type c DFP工作模式示意图](http://www.lulian.cn/images/type%20c%20model2.jpg)
USB type c DFP工作模式示意图
3:UFP:上行端,DEVICE端(下拉电阻)
![USB type c UFP工作模式示意图](http://www.lulian.cn/images/type%20c%20model3.jpg)
USB type c UFP工作模式示意图
配备Type-C连接器的标准规格连接线可通过3A电流,同时还支持超出现有USB供电能力的“USB PD”可以提供最大100W 的电力。
关于本文罗列的几个关键参数简介:
USB3.1 GEN1:USB3.1规范分为USB3.1 GEN1与USB3.1 GEN2,目前苹果新款macbook属于USB3.1 GEN1,其带宽为5Gbps;只有USB3.1 GEN2规范,带宽才能达到10Gbps;
HOST端:USB HOST端即为USB主设备,可以从连接到HOST端的设备读取数据;
USB Type C近段时间很火,现阶段市场真正带有TYPE C接口设备少(主要有MACBOOK,谷歌Chromebook Pixel,乐视手机,诺基亚N1等),而真正符合USB 3.1 TYPE C接口标准设备就更少了。当然这需要一个过渡时期,慢慢才会统一。现新旧接替阶段就容易混乱USB TYPE C数据线的使用。绿联科技针对目前市场关于USB TYPE C数据线类型做了如下整理,并将相关工作原理做简单罗列,为大家解惑。
关于更详细的USB Type C接口拆解以及接口引脚定义:http://www.lulian.cn/article-279-cn.html
一: TYPE A公+TYPE C公充电数据线
此模式A公为主
HOST端,工作DFP模式:此连接线可分为(
USB3.1 GEN1 5Gbps/s,USB2.0 480MHZ/S)二种规格,图示为USB2.0规格:
![USB type c数据线](https://i-blog.csdnimg.cn/blog_migrate/2d5329f4f2f9c29c03f30d922a878075.jpeg)
接线示意图:USB3.1 GEN1
![type c数据线连接示意图](http://www.lulian.cn/images/Cqiq8FVdS1CAVrIFAAA-oXVa2dE648[1].png)
接线示意图:USB2.0
![type c数据线规格图](http://www.lulian.cn/images/Cqiq8FVdS3mAaw7LAAA0NbHlQH8683[1].png)
实际应用功能:
1:充电功能:
TYPE A公插入USB电源适配器(USB充电器),将TYPE C公插入MACBOOK,或N1/乐视手机系列/及其它TYPE C母座设备,可对设备电池进行充电。充电电流大小设备自动识别所需充电电流。
应用图示:
![type c数据线给macbook充电器](http://www.lulian.cn/images/Cqiq8FVdTXaAFEj9AAG5wNQQibI163[1].png)
![type c数据线给手机充电](http://www.lulian.cn/images/Cqiq8FVdTYSAQ4cDAAFlwHczBKc102[1].png)
2:数据传输功能:
TYPE A公插入PC USB母座端,将TYPE C公插入N1/乐视手机系列/及其它TYPE C母座设备,可进行数据传输。数据传输速率看设备所支持USB标准速率及采用连接线规格3.1 GEN1/USB2.0。
注:USB A公端连接PC, USB TYPE C公端连接MACBOOK 12”,MacBook不充电也不传输数据,不可使用此连接方法。
关于USB接口的介绍,详见:
常见影音数据接口介绍: http://www.lulian.cn/article-108-cn.html
关于USB接口的介绍,详见:
常见影音数据接口介绍: http://www.lulian.cn/article-108-cn.html
二:USB TYPE C公+USB TYPE B公数据线
此模式C公为主HOST端,工作
UFP模式: 此连接线可分为(USB3.1 GEN1 5Gbps/s,USB2.0 480MHZ/S)二种规格。
![type c打印线](https://i-blog.csdnimg.cn/blog_migrate/c121021ef7e0b577b1bc5a2d15c5253b.jpeg)
接线示意图:USB3.1 GEN1
![type c打印数据线接线图](http://www.lulian.cn/images/Cqiq8FVdT_iADTrtAAAwYVJ6YoE401[1].png)
接线示意图:USB2.0
![USB2.0 type c打印线接线图](http://www.lulian.cn/images/Cqiq8FVdUDeAG_FlAAA9mXWE9cg502[1].png)
实际应用功能:
数据传输功能:
TYPE C公插入MACBOOK或C母PC主机端,TYPE B端插入相对应B母打印机或HUB集线器端,可进行数据传输及打印功能。数据传输速率看设备所支持USB标准速率及采用连接线规格USB3.1 GEN1/USB2.0。
应用图示:
![USB](http://www.lulian.cn/images/Cqiq8FVdUTGAOqfUAAHNDppnjm0145[1].png)
![MacBook通过USB](http://www.lulian.cn/images/Cqiq8FVdUT6AceztAAHQIIJwDOA868[1].png)
三:TYPE C公+TYPE MICRO B公数据线
此模式C公为主HOST端,工作UFP模式:此连接线可分为(USB3.1 GEN1 5Gbps/s,USB2.0 480MHZ/S)二种规格。
接线示意图:USB3.1 GEN1
![Type c otg线接线示意图](http://www.lulian.cn/images/Cqiq8FVdUdmAKLMqAAA8vbIemdk089[1].png)
接线示意图:USB2.0
![type c otg数据线接线图2](http://www.lulian.cn/images/Cqiq8FVdUhuAZWtAAAAyb5gIHVM551[1].png)
实际应用功能:
1:充电功能:
TYPE C公插入MACBOOK或C母PC主机端,TYPE MICRO B/MICRO 5P端插入相对应MICRO B母设备端。如手机,平板系列,此时可对设备进行充电,充电电流大小设备自动识别所需充电电流,最大输出电流5V/3A.
应用图示:
![MacBook通过type c otg线给手机充电](http://www.lulian.cn/images/TB2Rp2IdpXXXXXKXXXXXXXXXXXX-713464357[1].jpg)
2:数据传输功能:
TYPE C公插入MACBOOK或C母PC主机端,TYPE MICRO B/MICRO 5P端插入相对应MICRO B母设备端。如移动硬盘,手机/平板系列,HUB集线器等设备,可进行数据传输功能。数据传输速率看设备所支持USB标准速率及采用连接线规格USB3.1 GEN1/USB2.0。
应用图示:
注:只要是接口相同设备,都可以进行充电/数据传输。

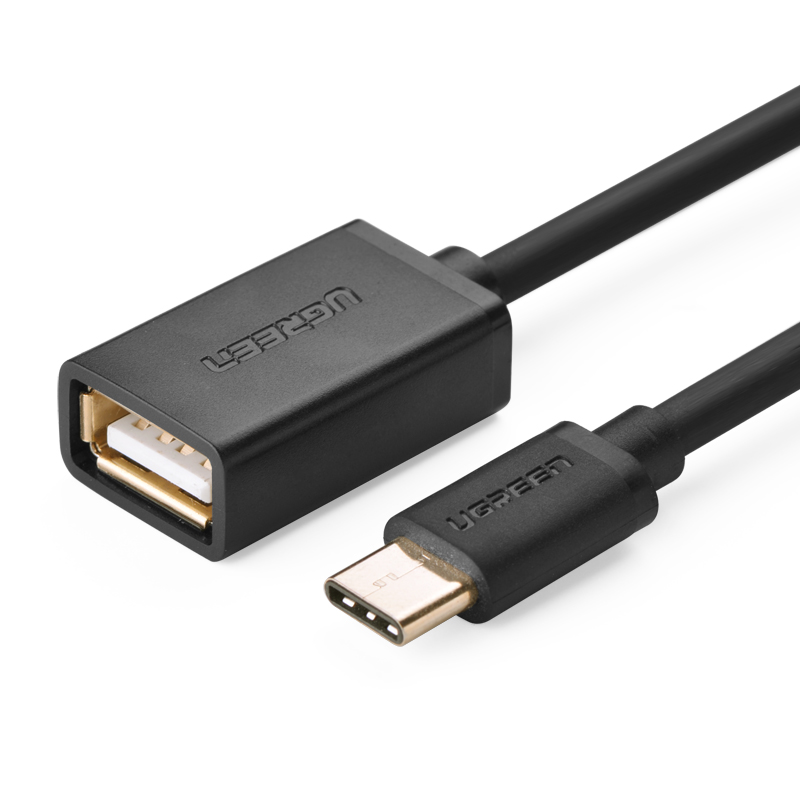

四:TYPE C公+TYPE A母充电数据线
此模式C公为主HOST端,工作UFP模式:此连接线可分为(USB3.1 GEN1 5Gbps/s,USB2.0 480MHZ/S)二种规格。
连接示意图:USB3.1 GEN1/USB2.0
![Type C otg线](https://i-blog.csdnimg.cn/blog_migrate/a70f93cffba9644bc8d4c5b45756e494.jpeg)
FROM:http://www.lulian.cn/article-213-cn.html
实际应用功能:
1:充电功能:
TYPE C公插入MACBOOK或C母PC主机端,TYPE A母接入相对应TYPE A公设备。如手机,平板系列,等可对设备进行充电,充电电流大小设备自动识别所需充电电流。最大输出电流5V/3A.
应用图示:
2:数据传输功能:
TYPE C公插入MACBOOK或C母PC主机端,TYPE A母接入相对应TYPE A公设备。如移动U盘、硬盘,手机/平板系列,相机,游戏机,HUB集线器,鼠标,键盘等设备。可进行数据传输功能。数据传输速率看设备所支持USB标准速率及采用连接线规格USB3.1 GEN1/USB2.0。
应用图示:
![乐视手机通过type c otg线连接U盘](http://www.lulian.cn/images/TB2mpfJdpXXXXXuXXXXXXXXXXXX-713464357[1].jpg)
注:只要是接口相同设备,都可以进行充电/数据传输。
type c公转type c母,又称type c otg线,详解:
Type C OTG线,乐视手机必备数据线 http://www.lulian.cn/article-217-cn.html
关于本文罗列的几个关键参数简介:
USB3.1 GEN1:USB3.1规范分为USB3.1 GEN1与USB3.1 GEN2,目前苹果新款macbook属于USB3.1 GEN1,其带宽为5Gbps;只有USB3.1 GEN2规范,带宽才能达到10Gbps;
HOST端:USB HOST端即为USB主设备,可以从连接到HOST端的设备读取数据;
DFP模式:USB Type C把设备的角色在供电和数据传输上进行了分离。电能传输上分为 SRC(即供电方,例如适配器),SNK(即受电方,例如U盘)。对于既能够承担SRC角色,又能够承担SNK角色的设备,则称为DRP设备(例如笔记本电脑和手机)。在DRP设备中,有一类特别倾向于成为SRC设备的Device,称为Try.SRC设备(例如移动电源)。数据传输角色上,分为 DFP(即传统的HOST)和UFP(即传统的Device或者Slave)默认情况下,SRC即为DFP,SNK即为UFP,如果要改变这种默认的搭配,则要使用USB PD 2.0通信协议进行ROLE_SWAP。所有这些角色定义及角色切换,都是通过USB Type-C协议中的CC逻辑芯片来实现的。
