不用变压器，将220交流电转换为5v直流电的电路图

最新推荐文章于 2025-03-10 10:33:41 发布
最新推荐文章于 2025-03-10 10:33:41 发布
阅读量1.4w 收藏 56
点赞数 3
分类专栏： 硬件电路设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/childbor/article/details/102709685
版权

用来接单片机，低成本方案；

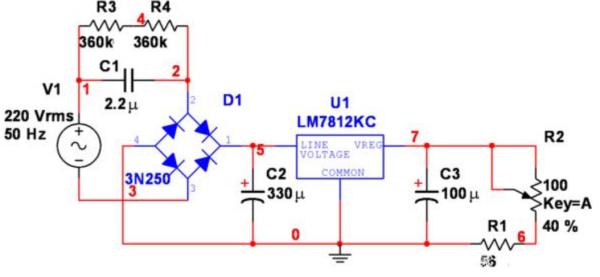

电容C3，它的容量可以取100微法左右，C1的容量控制在1-7微法之间，C2容量控制在300-100微法之间，如果输出电流大，可以调大一点C1和C1的容量。R3和R4是在断电时候用来吸收电容C1的能量的，用一个电阻也可以，就是不好匹配阻值而已，右边靠7812来稳定压力。

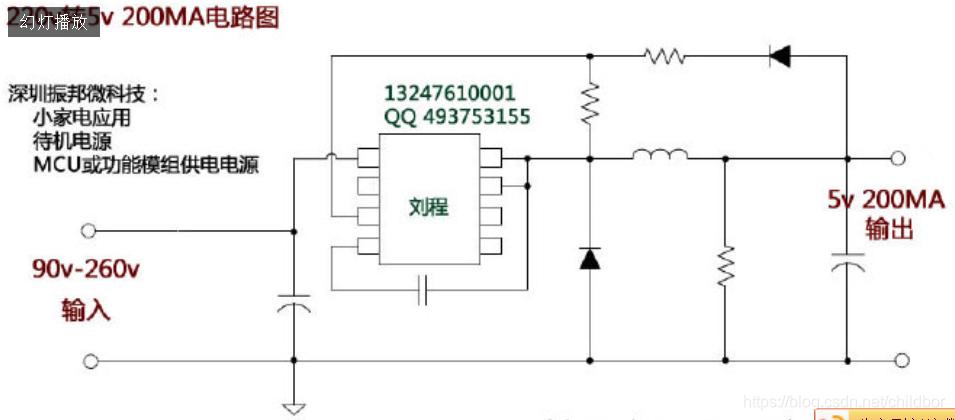

还有单芯片方案AH8650，不过卖的人比较少
