PADS如何导出BOM清单

最新推荐文章于 2025-03-31 17:35:46 发布
最新推荐文章于 2025-03-31 17:35:46 发布
阅读量1.7w 收藏 30
点赞数 8
分类专栏： PADS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/childbor/article/details/109512175
版权

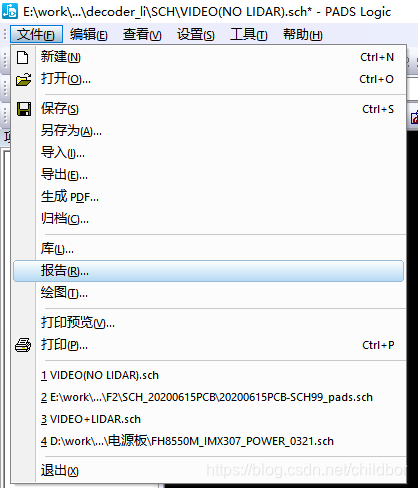

打开逻辑图，执行菜单命令文件—﹥报告

弹出报告对话框，找到材料清单

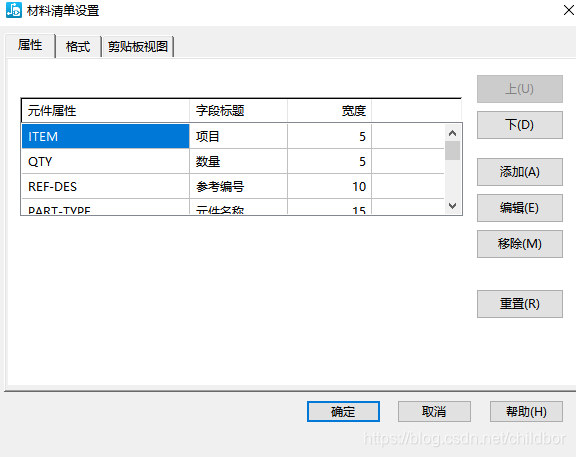

  1. 点击设置按钮，弹出材料清单设置

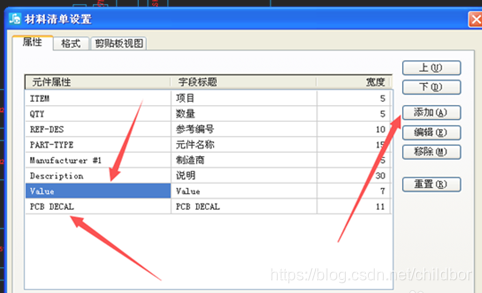

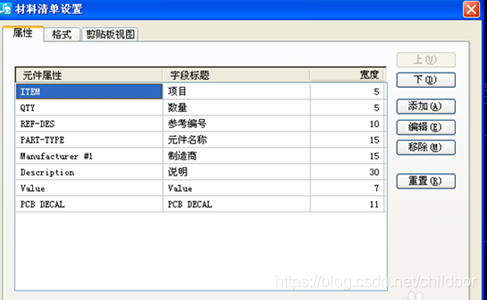

  2. 默认的属性缺少VALUE和PCB封装，点击添加添加

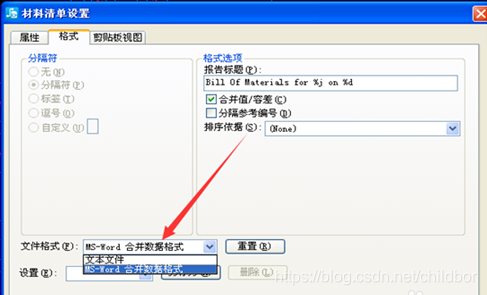

  3. 在格式标签中，将文件格式改为MS-WORD合并数据格式

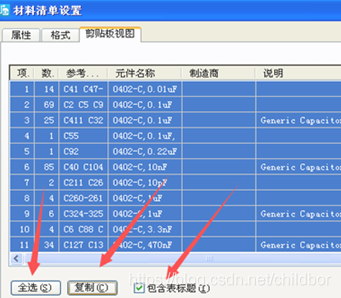

  4. 在剪贴板视图勾选包含表标准，单击全选和复制按钮

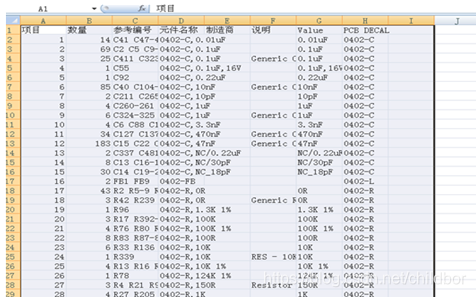

  5. 然后粘到excel表格，这就是该电路所使用的所有电子材料清单了
