AB PLC仿真过程

安装Emulate5000 20.01，RSLogix5000-20.03.00，rxlogix5000自带一个rxlinx lite软件
三者的关系如下图，可以看出rxlinx就是驱动，负责从plc里面读取数据，并通过opc接口传给其他应用程序
​

1.打开emulate，执行以下操作
​


2.配置rslinx，首先确保rxlinx不是以服务模式启动的，如下图（否则rslinx界面不会显示出来）
​
然后打开rslinx，配置驱动，如下图

​

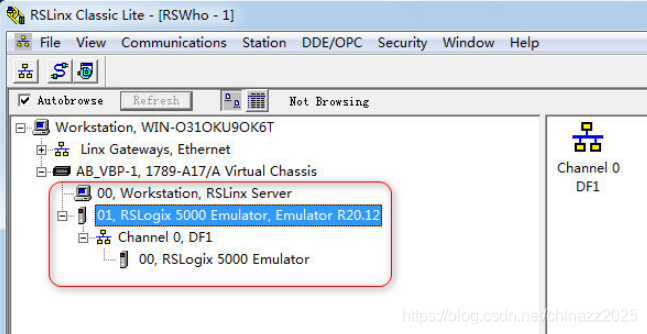

上面的几个步骤添加了一个虚拟背板，这时候，点击rslinx里面的rswho，可以看到rslinx已经在这个背板上找到了emulate的cpu了，如下图
​

3.配置rslogix5000
打开rslogix5000，选择file/mew，弹出下图
​

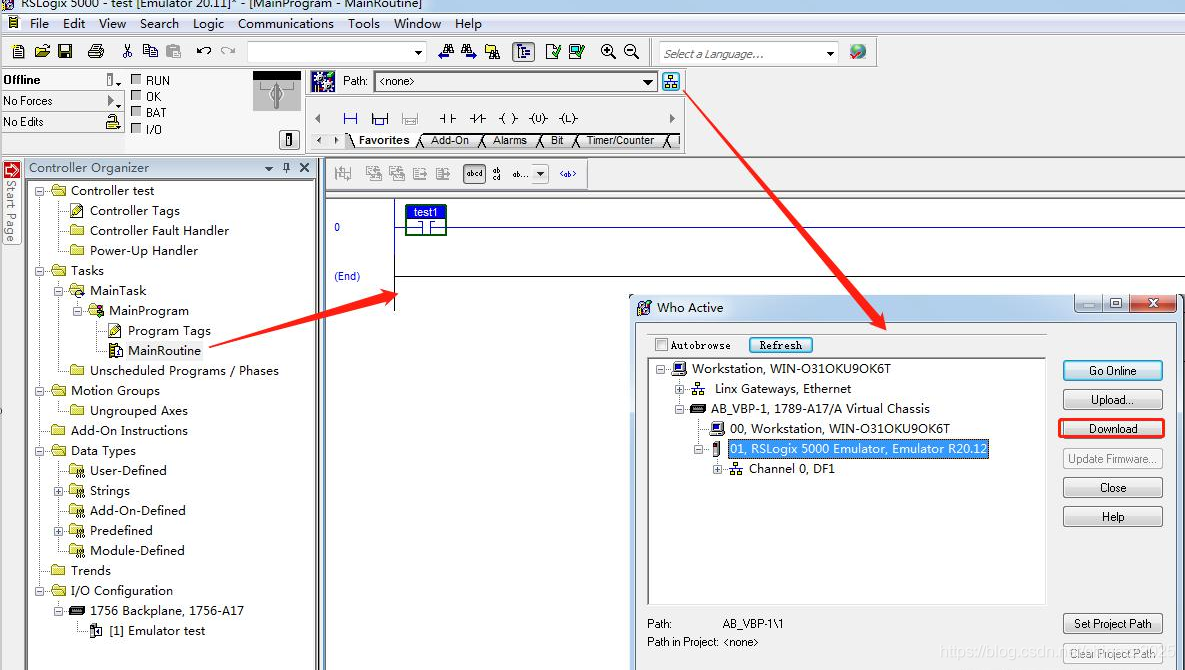

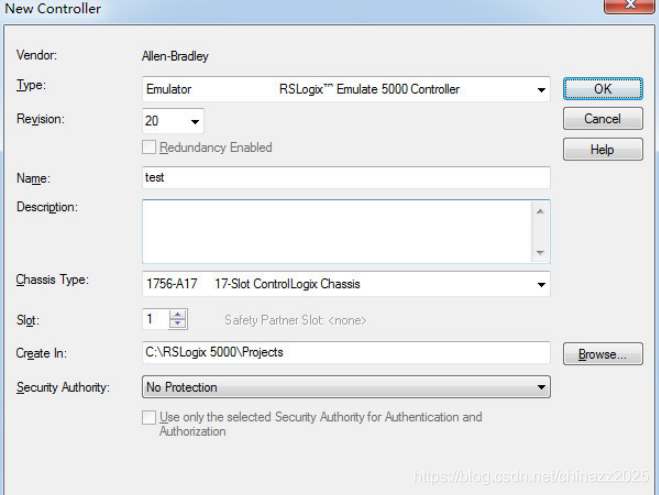

选择仿真cpu，按照以上配置之后，点击ok，进入代码编辑界面，添加一行代码，然后下载到仿真PLC里面
​

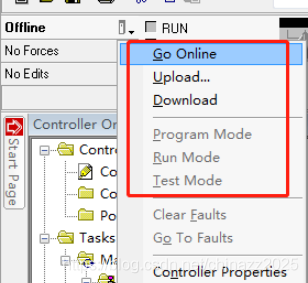

在cpu模式按钮处，切换到 online 和 run 模式，就可以仿真程序了

​

​
