【ensp的OSPF多区域配置】



目录

一、区域

二、ospf配置

1.创建网络拓扑

2. 配置接口信息

3.配置ospf

（1） 内部路由配置（R2、R3）

（2）区域边界路由器 （简称ABR，R1）

4.测试

三、结论

---

    ensp是华为公司提供的一款模拟器，它可以在计算机上模拟出真实的华为网络设备，并支持OSPF协议的配置。OSPF（Open Shortest Path First）是一种开放式最短路径优先协议，它可以在计算机网络中找到最短路径。Ensp中可以使用OSPF协议来配置多区域网络，在配置过程中需要设置区域、区域边界路由器等参数，最终可以通过验证命令来检查配置是否正确。Ensp的OSPF协议模拟功能非常实用，可以帮助网络管理员在实际部署环境之前测试网络拓扑和路由配置，从而减少部署出现问题的风险。

一、区域

    区域（area）：一个OSPF网络可以划分为多个区域，其中必须有一个且是唯一的骨干区域。 分为： （1）骨干区域： 编号为0，或表示为IP地址0.0.0.0 （2）非骨干区域：除了骨干区域以外的，都是非骨干区域，编号为非零的正整数（如：1，2，3， ……）。

二、ospf配置

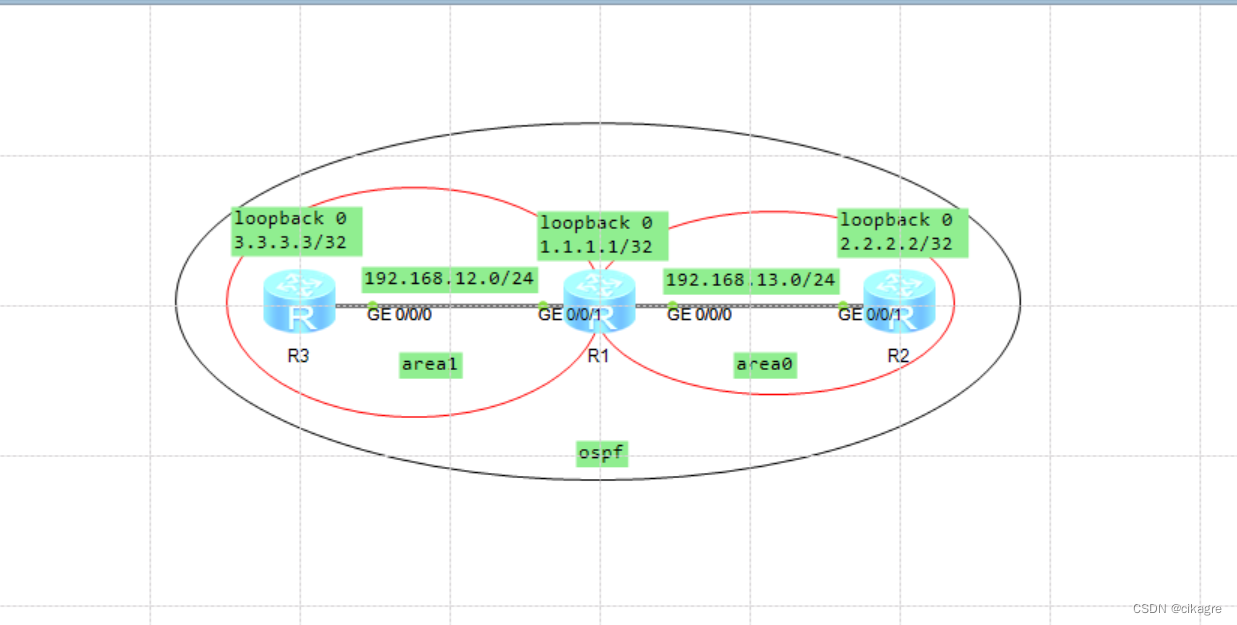

1.创建网络拓扑

在Ensp中创建您的网络拓扑，包括多个交换机和路由器

如下

2. 配置接口信息

 【R3】

system-view
interface LoopBack 0
ip address 3.3.3.3 32
quit
interface g0/0/0
ip add 192.168.12.1 24
quit

【R1】

interface LoopBack 0
ip address 1.1.1.1 32
quit
interface g0/0/1
ip address 192.168.12.2 24
quit
interface g0/0/0
ip address 192.168.13.1 24
quit

【R2】

interface LoopBack 0
ip address 2.2.2.2 32
quit
interface g0/0/1
ip address 192.168.13.2 24
quit

3.配置ospf

   在ensp中可以通过如下命令创建一个区域：

ospf <process-id> area <area-id>

    其中process-id为进程编号，可以是一个整数值；area-id为区域编号，可以是一个32位的点分十进制地址，也可以是一个整数值

（1） 内部路由配置（R2、R3）

进入对应的区域视图，宣告网络

通过以下命令在Ensp中启用OSPF协议，并将路由器设置为ospf区域0.0.0.0和0.0.0.1

【R3】

ospf 1 router-id 3.3.3.3
area 0.0.0.1
network 3.3.3.3 0.0.0.0
network 192.168.12.0 0.0.0.255

【R2】

ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 192.168.13.0 0.0.0.255

（2）区域边界路由器 （简称ABR，R1）

【R1】

    在多区域OSPF网络中，区域边界路由器（ABR）扮演重要的角色。ABR是连接两个及以上OSPF区域的路由器。

使用以下命令将路由器配置为区域边界路由器：

ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 192.168.13.0 0.0.0.255
area 0.0.0.1
network 192.168.12.0 0.0.0.255

tips：1.在配置边域边界路由器时，宣告的网络尽可能离骨干区域（0号区域）更近，能放在0号区域更好。

         2.ABR-type可以是cisco或standard。Cisco设置允许您在多个区域之间传递不同的路由器ID

排错：方法1：查看路由表        方法2：查看ospf邻居信息

4.测试

可以使用以下命令验证ospf命令配置

display ospf [process ID] brief

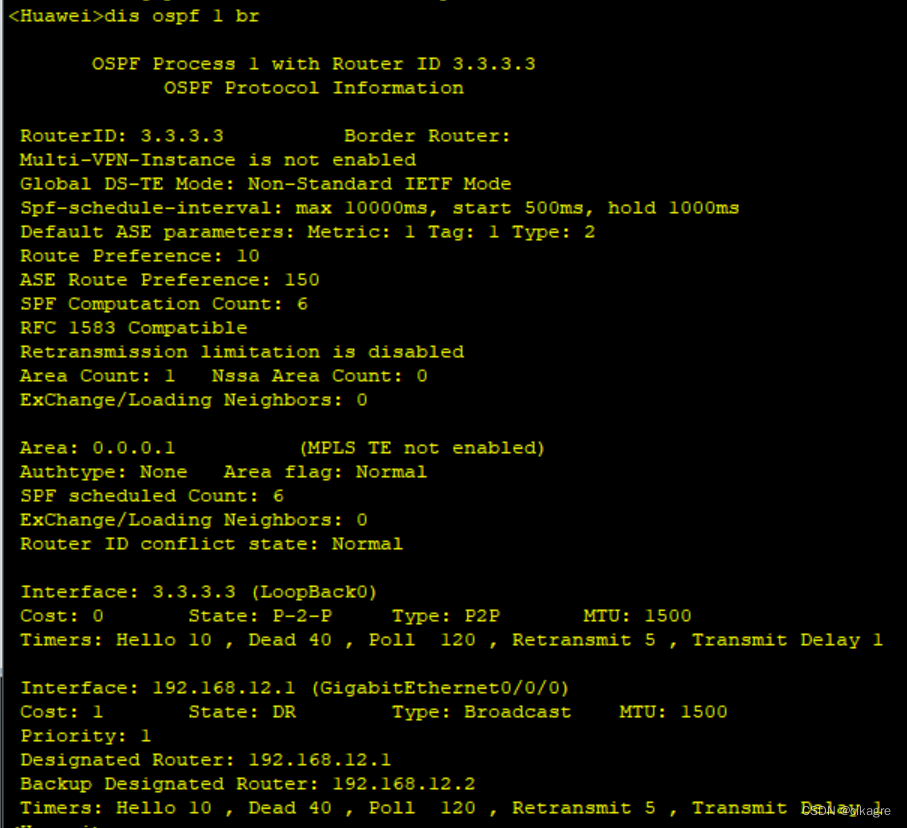

【R3】

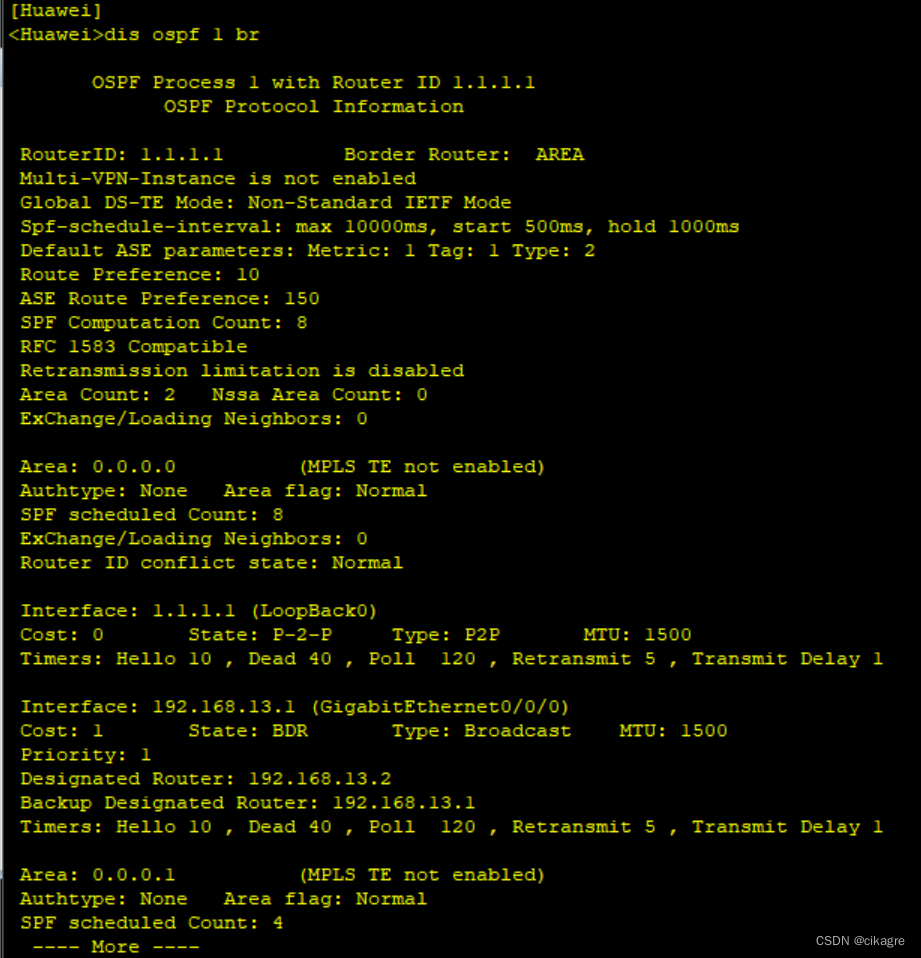

【R1】

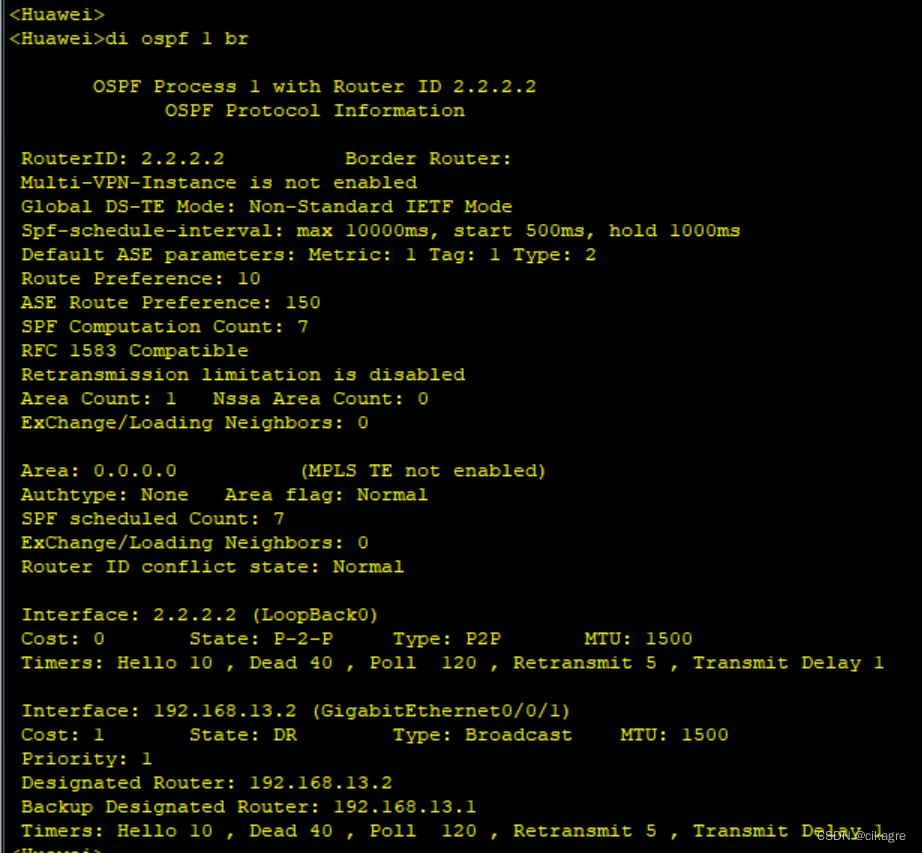

【R2】

    通过以上命令可以查看OSPF协议接口状态、邻居路由器状态和数据库信息，从而验证配置结果是否正确。

三、结论

    在ensp中配置OSPF多区域网络是一项非常实用的功能，可以提高网络的可靠性。在配置过程中需要注意区域、区域边界路由器和自治系统边界路由器的设置，同时需要验证配置结果是否正确。希望通过本文的介绍，读者们能够更好地了解Ensp的OSPF多区域配置方法，从而更好地应用于实际网络架构中。
