大坝安全监测之测缝计图解

        振弦式表面测缝计适用于长期布设在混凝土结构物或其它材料结构物内及表面，测量结构物伸缩缝或周边缝的开合度(位移)，同步测量埋设点的温度值。

        当被测结构物发生位移时将会带动表面测缝计的测杆伸缩，经万向节传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量，同时可同步测出埋设点的温度值。

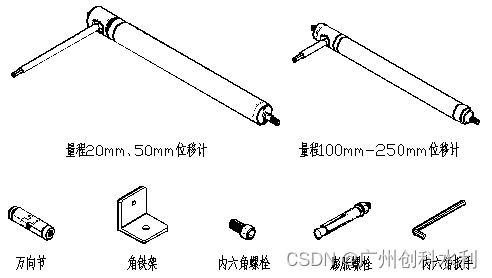

1 振弦式表面测缝计(单向)零部件图

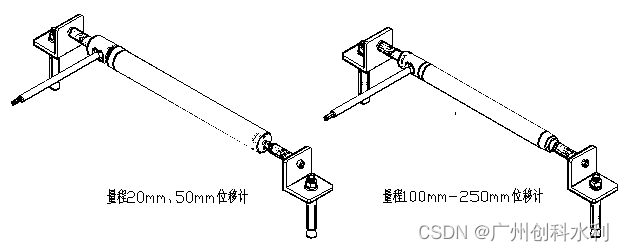

2 振弦式表面测缝计(单向)装配图

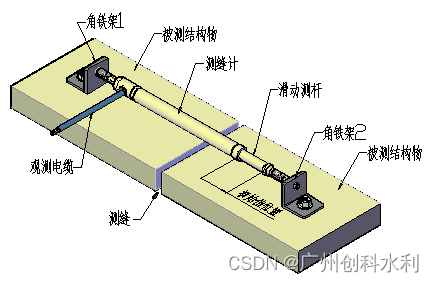

3 振弦式表面测缝计(单向)安装埋设方法

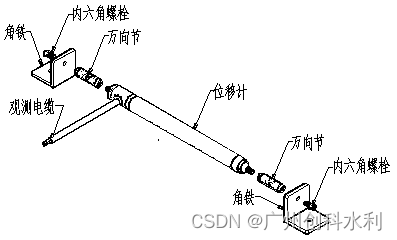

3.1 组装位移计



先将2个万向节装配在位移计两头的M6螺纹处并拧紧，然后用两颗M6的内六角螺栓将两个角铁按下图所示方向固定在位移计两头的万向节上。

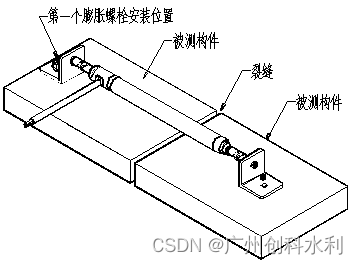

3.2 确定安装位置



    先把装配好的位移计跨裂缝摆放，确定好位置后先在一头做打孔标记，然后在打孔位置钻孔，安装第一套膨胀螺栓，固定位移计的第一个角铁，如下图所示。

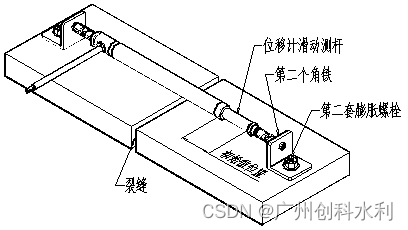

3.3 设置初始值位置



    将位移计与裂缝摆放成垂直状态，拉动位移计滑动测杆移动到初始值位置，做好打孔位置标记。然后在标记处打孔安装第二套膨胀螺栓并固定第二个角铁。最后将二颗M6内六角螺栓拧紧，二个角铁固定牢靠，完成安装。
