一、eNSP

1.什么是eNSP

       eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台,主要对企业网络路由器、交换机进行软件仿真,完美呈现真实设备实景,支持大型网络模拟,让广大用户有机会在没有真实设备的情况下能够模拟演练,学习网络技术。

下载链接:https://dl.pconline.com.cn/download/1119414.html

2.交换机命令行视图

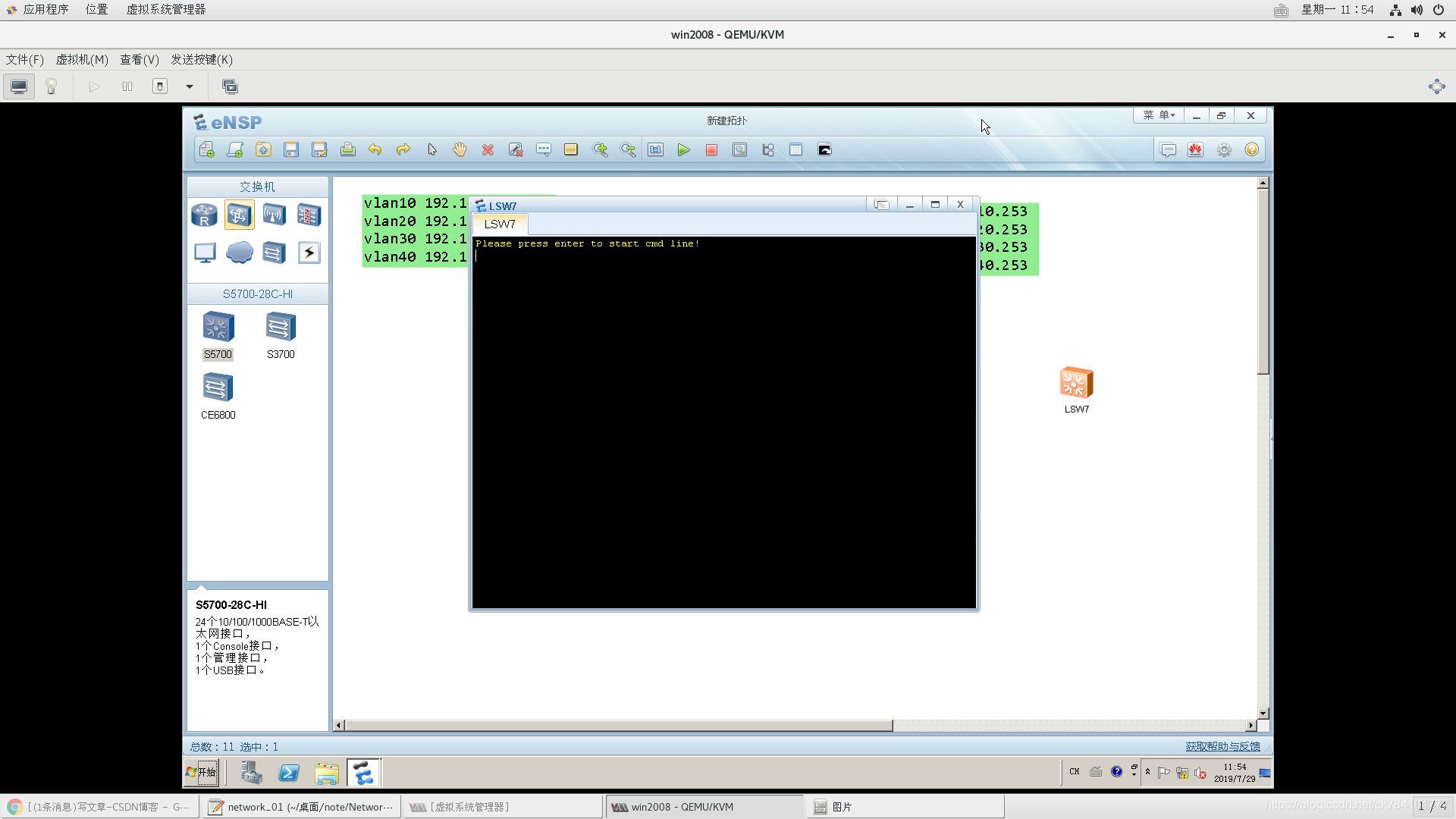

   进入交换机或路由器会有一个命令界面,如下

   添加一台交换机,右键选择启动,然后双击,进入命令界面

  eNSP有种视图模式 :  用户视图   |    系统视图   |    接口视图  |   协议视图

  一般 用的比较多的是系统视图和接口视图

  切换视图

           ① 切换用户视图( <主机名> )

                     默认状态下是用户视图  按 CTRL+ ]  可以进入用户视图

           ② 切换系统视图( [主机名] )

                        在用户模式下输入 system-view 可以进入系统视图

           ③ 切换接口视图 ( [主机名-接口名] )

                   在系统视图下 输入接口名可以进入接口视图

  补充:

           ①接口有一般有两种类型 以E开头和以G开头 以E开头的为百兆接口,以G开头的为千兆接口

           ②路由器一般选用AR2220

           ③交换机使用三层交换机 选用S3700(百兆接口) 或 S5700(千兆接口)

           ④接口连线使用auto自动连接即可



二、eNSP的简单使用

   1.修改交换机或路由器主机名

           <Huawei>system-view             #修改主机名必须进入系统视图

           <Huawei>sysname  交换机名

   2.显示VRP版本

          [Huawei]display version

   3.查看交换机配置

           [Huawei]display current-configuration           # 可以简写为 dis cu

           配置信息较多,按空格可以跳页查看

   4.为交换机设置登录账号

         如果你想要其他人无法修改路由器或交换机的配置,可以创建一个登录账号

          <Huawei>system-view                 #进到系统视图

          [Huawei]aaa                    #进入aaa认证

          [Huawei-aaa]local-user admin password cipher 123 //创建账户叫admin,密码123 ,cipher 为加密方式

          [Huawei-aaa]quit

          [Huawei]user-interface console 0                          #查看账号信息

          [Huawei-ui-console0]authentication-mode aaa     #激活配置,一定要激活不然重启后失效

   5.保存交换机的配置

           为了使重启设备后不丢失数据,每一次配置之后都需要进行保存

           <Huawei> save        #在用户视图进行保存  系统提示是否保存修改 输入Y允许保存,N不保存

   6.恢复设备出厂默认值

            <Huawei>reset saved-configuration              #重置配置文件,系统提示Y/N,输入Y

            <Huawei>reboot                                 #重启设备,弹出两次提示信息 第一次为确认是否保存 第二次提示确认是否重启

   7.屏蔽警告提示信息

            <Huawei> undo teminal debugging

           <Huawei> undo teminal monitor

           <Huawei> undo teminal logging

           <Huawei> undo teminal trapping

三、一个简单的拓扑图

      配置一个简单的拓扑图,实现两个主机的通信

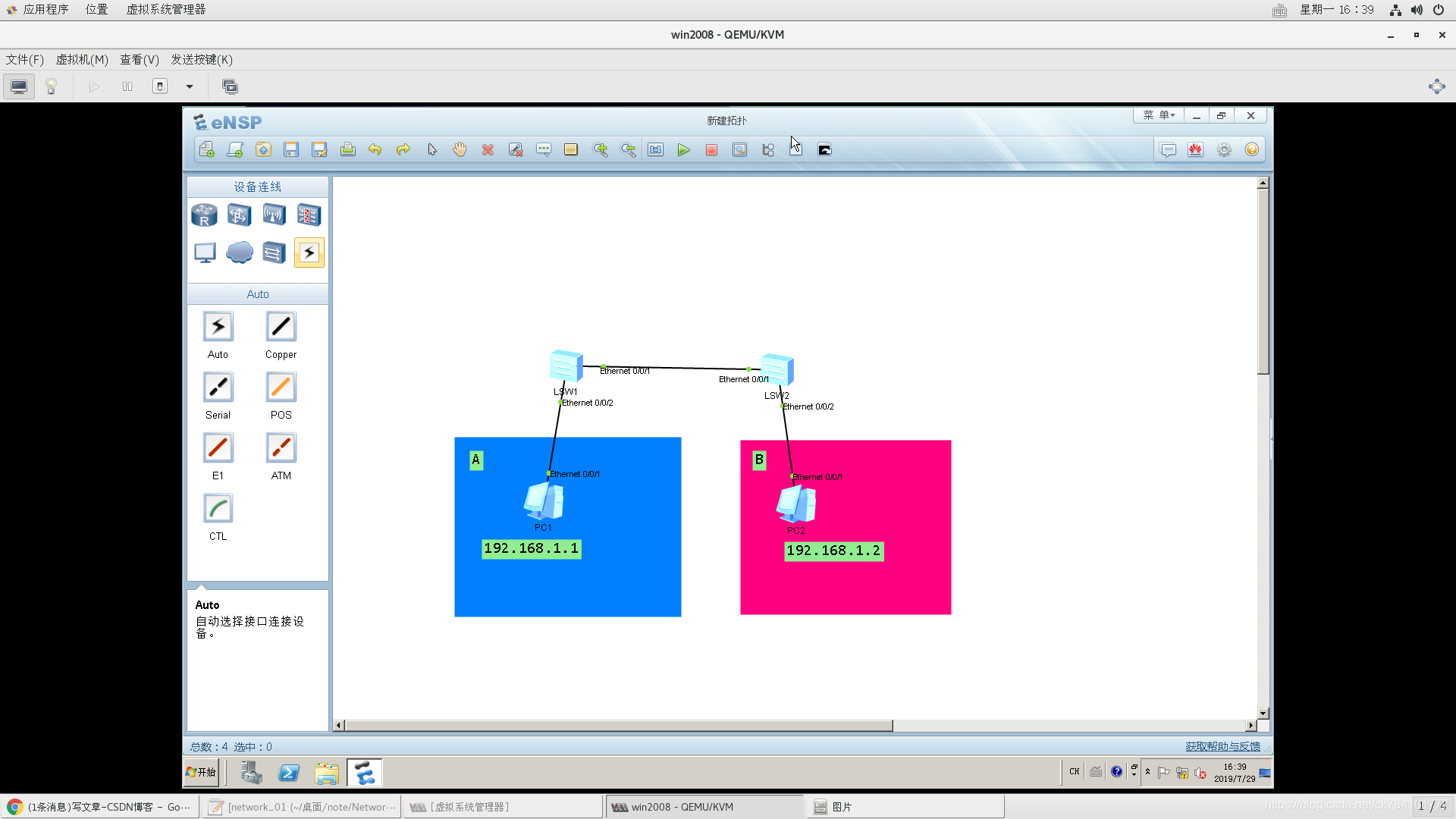

      假设有两个办公室(A和B)的主机希望互相通信,如图所示

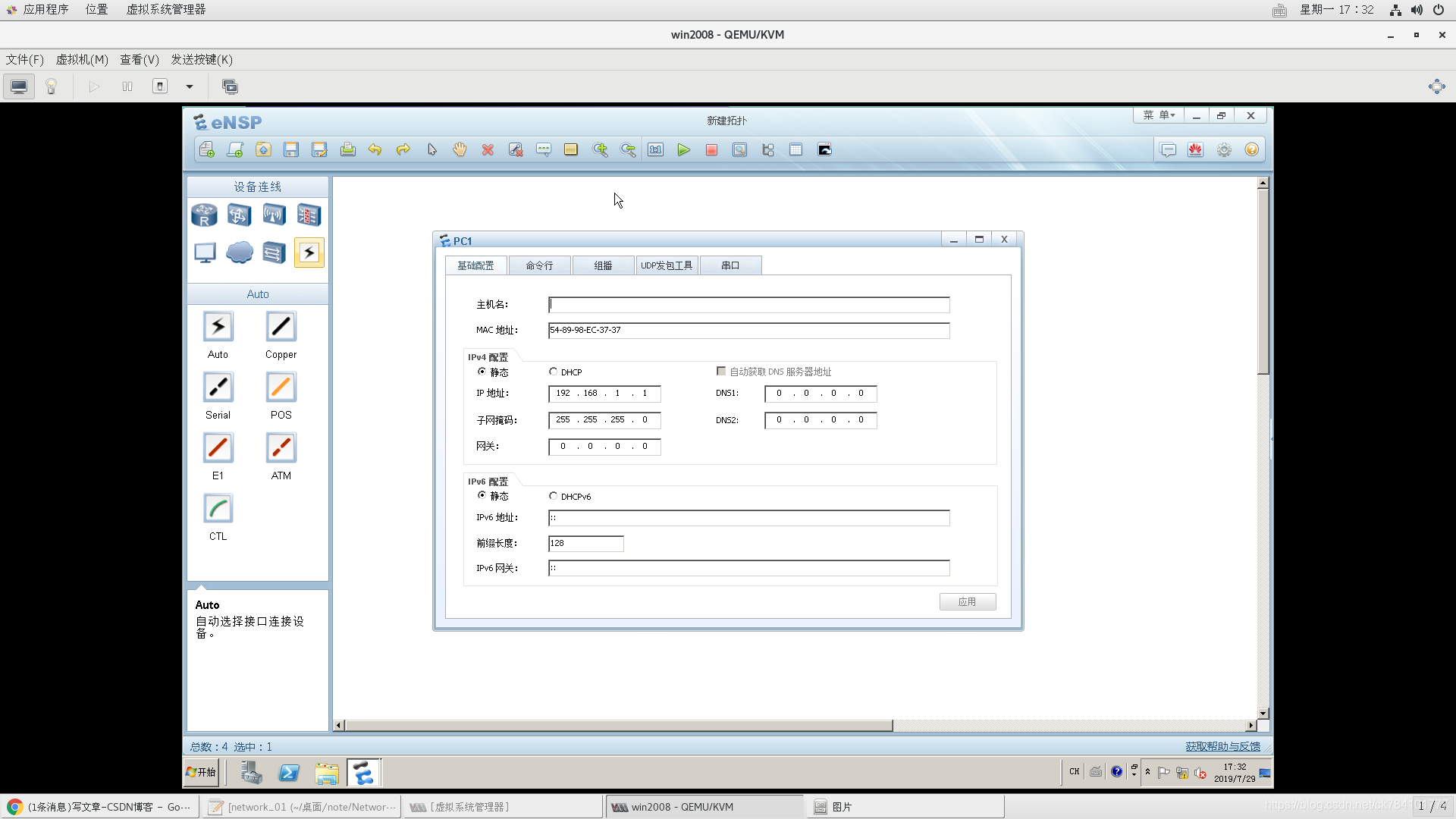

    为两台主机配置ip地址和子网掩码

    pc1 : 192.168.1.1/255.255.255.0

    pc1 : 192.168.1.2/255.255.255.0

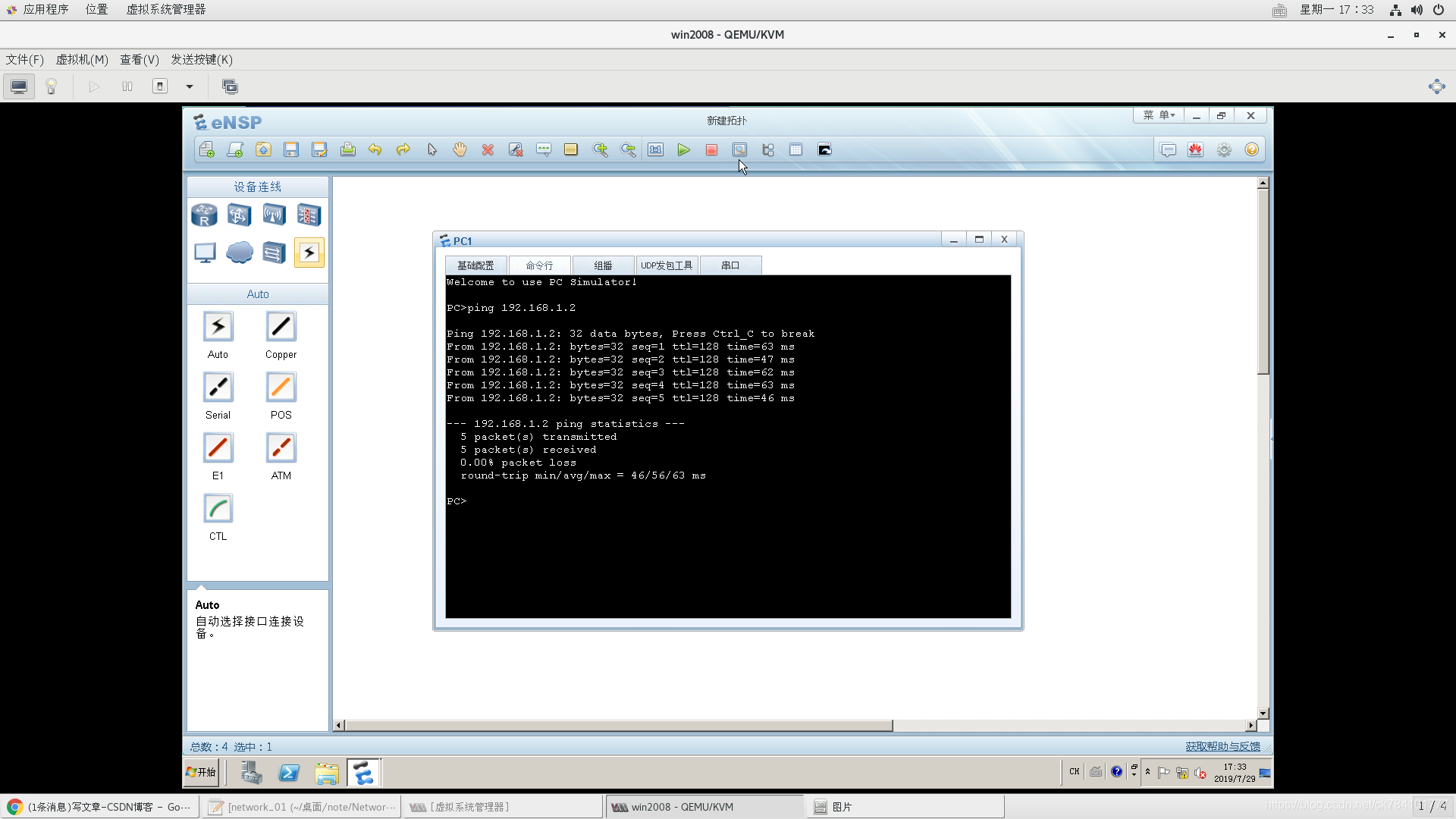

测试是否连接,ping命令
