渐开线齿轮无侧隙啮合方程推导

最新推荐文章于 2022-09-17 20:12:37 发布

cn_pango

最新推荐文章于 2022-09-17 20:12:37 发布

阅读量2.7k

点赞数 1

分类专栏：机械

本文链接：https://blog.csdn.net/cn_pango/article/details/117515030

版权

机械专栏收录该内容

14 篇文章

订阅专栏

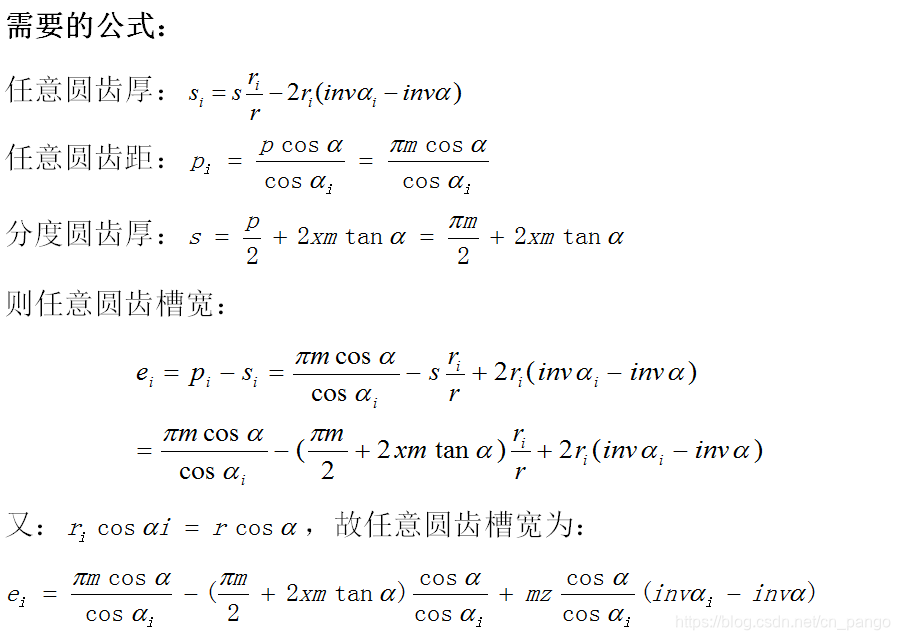

在这里插入图片描述
